ТИПИ СТРУМОВИМІРЮВАЛЬНИХ КЛІЩІВ

Магазин Gtest(R) пропонує широку номенклатуру Струмовимірювальних Кліщів за посиланням у самому кінці цього Розділу, а також рекомендовані прилади та статті для подальшої самоосвіти

Що таке струмовимірювальні кліщі і як їх використовувати для перевірки сили струму в ланцюзі?

Вимірювальні кліщі, також відомі під менш вживаною назвою "Тестер щипцевий", - це прилад, що використовується для вимірювання струму без його послідовного підключення до ланцюга. Ви можете працювати з цим обладнанням і використовувати його без будь-яких незручностей під час вимірювання параметрів провідників під напругою, не пошкоджуючи ці провідники, відповідно, не викликаючи втрати потужності.

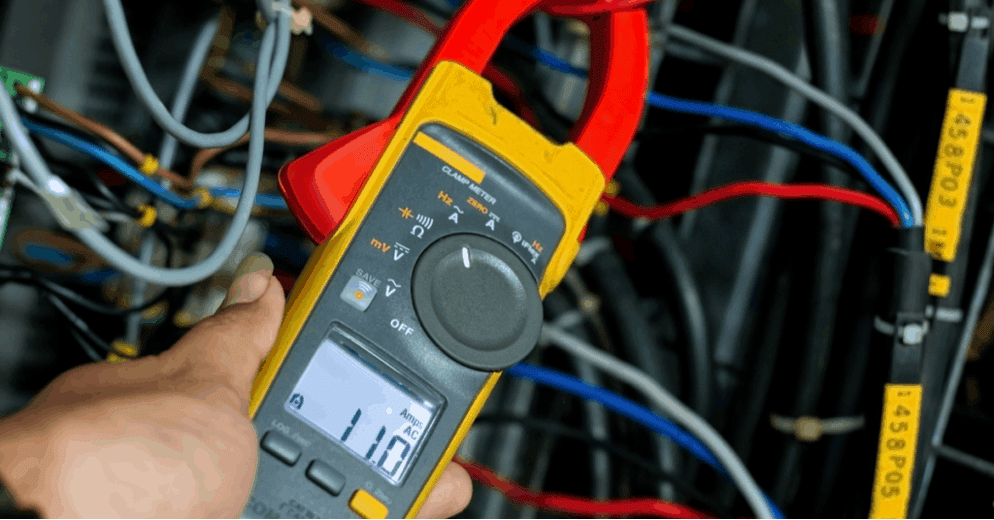

Що таке струмовимірювальні кліщі?

Токові кліщі - це пристрій, який використовується для зручного та безпечного вимірювання параметрів струму. Прилад дуже ефективний при вимірюванні струму без використання вимірювальних пробників/зондів. Щоб виміряти струм, вам потрібно лише помістити тестований провід в затискачі струмових кліщів. Коли струм протікає через провідник, утворюється магнітне поле. Цей пристрій допомагає виявити магнітне поле, щоб отримати відповідні показання. Спеціалізовані струмові кліщі виконують лише одну функцію - вимірюють струм, але більшість техніків носять із собою комбіновані струмові кліщі, які також виконують функцію мультиметра.

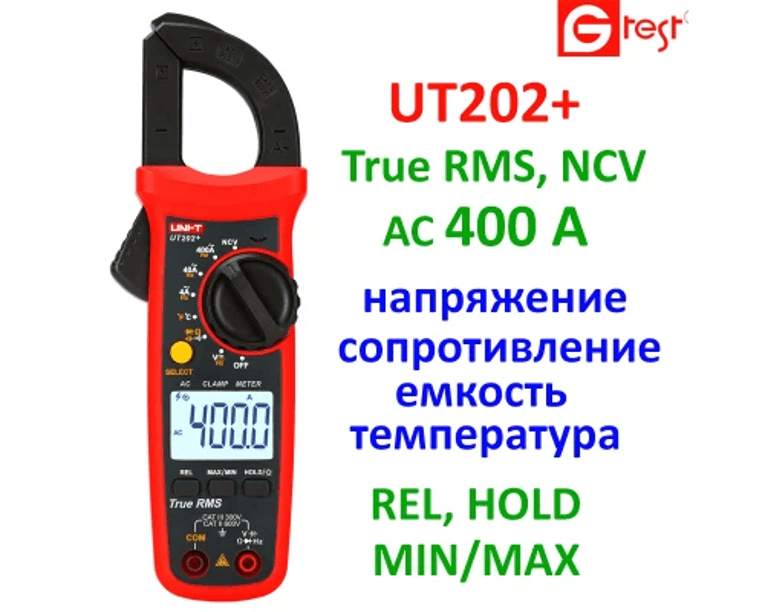

UT202+, 400A AC, токоизмерительные клещи UNI-T, с функцией мультиметра

Вимірювання виконуються швидко та безпечно, без переривання струму та необхідності використання вимірювальних пробників.

Принцип роботи струмовимірювальних кліщів

Токовимірювальні кліщі працюють за принципом магнітної індукції для вимірювання змінного струму без контакту. Як і будь-який провідник, струм, що протікає по дроту, створює магнітне поле. Датчик Холла виявляє магнітне поле, створене потоком струму, щоб створити меншу напругу на датчику. Можна сміливо сказати, що це датчик переважно виявляє магнітні поля, викликані слабким потоком струму.

Склад струмовимірювальних кліщів

Струмовимірювальні кліщі складаються з різних компонентів, більшість з яких можна знайти в будь-яких струмовимірювальних кліщах сучасного покоління:

Трансформаторні затискачі (кліщі) – Кліщі виявляють магнітне поле, створюване під час протікання струму.
Тригер відкриття затискача – як випливає з назви, тригер використовується для відкриття та закриття затискачів трансформатора.
Вимикач живлення. Кнопку вимикача живлення можна використовувати для включення та вимикання струмовимірювальних кліщів.
Кнопка підсвічування. Під час натискання кнопки підсвічування РК-дисплей підсвічується, що дозволяє легко прочитати відображуване значення у темних місцях або вночі.
Кнопка утримання – значення, яке відображається на дисплеї, можна утримати, натиснувши цю кнопку.
Негативний/заземлювальний вхідний термінал – негативний/заземлювальний роз'єм кабелю приладу приєднаний до кришки (на комбінованих кліщах /мультиметрах)
Позитивний вхідний термінал – до цієї кришки приєднано позитивний роз'єм кабелю лічильника.
РК-дисплей – на струмовимірювальних кліщах є дисплейна панель для перевірки вимірюваних значень.
Функціональний поворотний перемикач - дозволяє користувачеві вибирати між різними струмами для вимірювання. Сучасні струмовимірювальні кліщі можуть вимірювати напругу, безперервність і опір. Таким чином цей поворотний перемикач дозволяє перемикатися між різними режимами вимірювання.

Типи струмовимірювальних кліщів

Існує два основних типи струмовимірювальних кліщів:

Токові кліщі-вимірювачі - прилад для вимірювання змінного струму

Струмовимірювальні кліщі на ефекті Холла – прилад для вимірювання змінного та постійного струму

Токові кліщі-вимірювачі

У вимірювальному трансформаторі струму використовуються два затискачі з феритового заліза. Мідні котушки окремо охоплюють ці затискачі. Разом вони утворюють магнітний сердечник, на поверхні якого виробляються виміри.

Згідно з електромагнітним принципом, струм у провідному матеріалі викликає утворення магнітного потоку. Магнітне поле можна виміряти магнітним потоком, одиницею заряду. Для його позначення використовується грецька літера Фі ((Φ, φ).

Вимірювальні кліщі на ефекті Холла

За допомогою струмовимірювальних кліщів з ефектом Холла можна вимірювати як сигнали змінного, так і постійного струму. Струмовимірювальні кліщі з ефектом Холла містять концентруюче магнітне поле, коли затискачі замкнуті навколо провідника, індуковане струмом, що протікає через провідник.

За допомогою струмовимірювальних кліщів на ефекті Холла ви також можете вимірювати постійний струм, оскільки вони можуть концентрувати магнітні поля постійного струму. Ці струмовимірювальні кліщі повинні бути обнулені при вимірюванні струму. Це необхідно для того, щоб уникнути помилок, що виникають через магнітне поле Землі або будь-які інші джерела магнітного поля поблизу.

Основні галузі застосування струмовимірювальних кліщів

Струмовимірювальні кліщі мають велике значення як у промислових, так і в комерційних аспектах. Деякі із стандартних застосувань струмовимірювальних кліщів такі:

Ці цифрові лічильники використовуються в основному для вимірювання дуже великих струмів. Струм вище 10 А не може вимірюватися цими лічильниками більше 30 секунд без пошкодження приладу.
Найчастіше струмові кліщі використовуються в комерційних, промислових та житлових електричних системах, а також у системах опалення, вентиляції та кондиціювання повітря.
Ремонт доступних систем здійснюється за їх використанням відповідно до встановлених вимог.
Технічні фахівці та інженери використовують струмовимірювальні кліщі для усунення несправностей у роботі електроприладів, виконання останніх перевірок ланцюгів тощо.
Прилад також використовується для «обкатки» електрика-початківця при встановленні електроприладів.
Струмовимірювальні кліщі використовуються як для планового, так і для аварійного обслуговування всього, де має місце електрика.

Часті питання

Токові кліщі краще за мультиметр?

Мультиметр зазвичай вимірює напругу, опір, безперервність і іноді слабкий струм, тоді як струмові кліщі спеціально розроблені саме для вимірювання струму. Одним із суттєвих факторів різниці між струмовимірювальними кліщами та мультиметрами є те, що струмовимірювальні кліщі можуть вимірювати високі струми. Якщо ж говорити про точність, то мультиметр точніший і надійніший. Обидва прилади гарні по-своєму. Вимірювання струму за допомогою мультиметра вимагає, щоб вимірювач був послідовно включений в ланцюг, що далеко не завжди можливо, оскільки це означає знеструмлення вимірюваної системи.

Наскільки точні струмовимірювальні кліщі?

Точність цих вимірників зазвичай досить хороша. Однак, коли справа доходить до струмовимірювальних кліщів постійного струму, все, що менше 10 ампер, не є точним. Ви можете значно підвищити точність струмовимірювальних кліщів, додавши 5-10 витків проводу, що тестується, на самі кліщі-затискачі. Свідчення будуть точними.

Чи можна за допомогою струмовимірювальних кліщів виміряти вати?

Токові кліщі використовуються для вимірювання змінного струму в ланцюгах під напругою. Вони вимірюють струм у амперах. Токові кліщі не вимірюють у ВАТ, так як це одиниця потужності, але потужність легко розрахувати завдяки закону Ома; P = V * I або потужність у ВАТ = напруга * струм. Таким чином, якщо ваші струмові кліщі вимірюють 40 ампер у ланцюзі 110 вольт, потужність у ватах становить 4400. Токові кліщі використовуються для вимірювання змінного струму в цепах під напругою.

Тим не менш, існує і такий унікальний прилад, як:

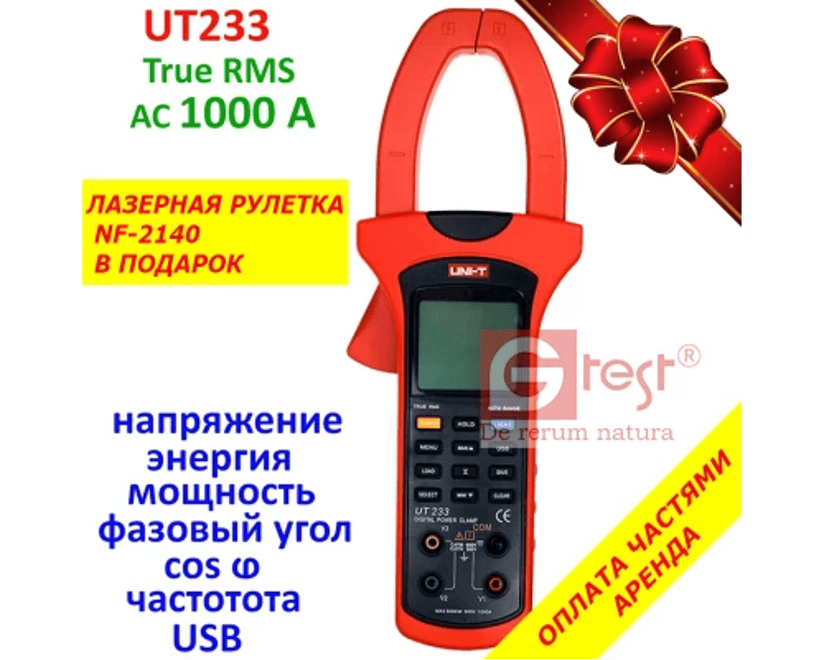

UT233, 1000A AC, струмовимірювальні кліщі+ваттметр, з функцією мультиметра
