КАТАЛОГ ОБЛАДНАННЯ 2008: КОНТРОЛЬНО-ВИМІРЮВАЛЬНІ РІШЕННЯ ДЛЯ ВІДЕОВИРОБНИЦТВА ТА ТЕЛЕБАЧЕННЯ. ЧАСТИНА 1

Внесемо інновації у новий цифровий світ

Вирішення поточних проблем доставки та якості цифрового відеосигналу

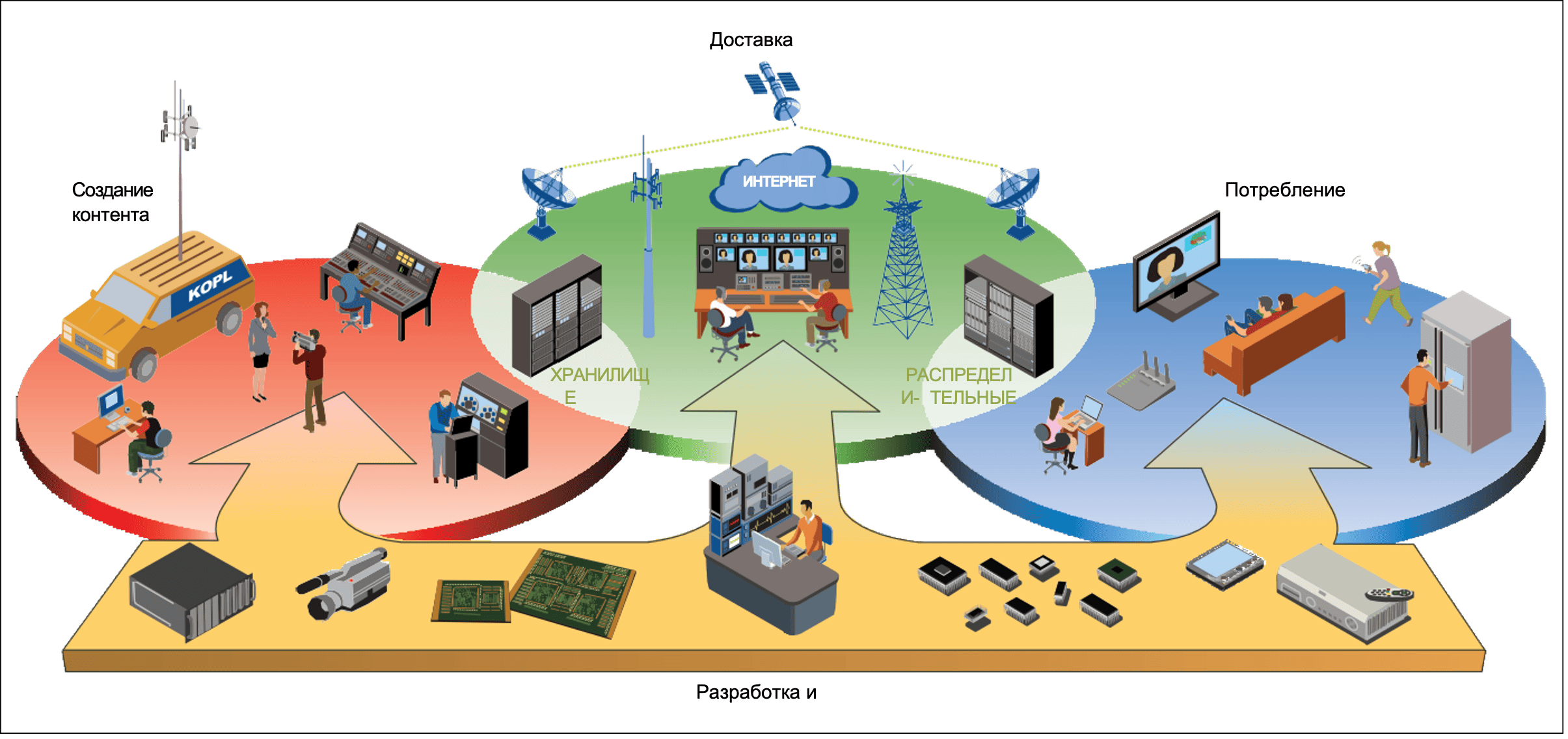

Ці зміни докорінно змінюють способи створення, зберігання, управління, роздачі та перегляду відеоматеріалів. Структурну основу цифрового відео становлять компанії, що створюють та розподіляють відеопрограми, а також розробники та виробники професійної та побутової електроніки. Високий рівень конкуренції у сфері цифрових відеотехнологій відображає інтенсивність та розмах цих змін, і Tektronix продовжує випускати найповніші рішення для всіх учасників цього ринку.

Безперервний інноваційний процес для замовників та для Tektronix

Наші замовники постійно прагнуть покращити ефективність свого бізнесу та підвищити конкурентоспроможність. Вони потребують засобів, які дозволяють швидко впроваджувати нові технології та позитивно позначаються на ефективності виробничих процесів. Найважливішими компонентами цієї моделі є можливості швидкого впровадження нових послуг, забезпечення необхідного рівня якості (QoS) та швидкого виявлення та усунення помилок. Тому компанія Tektronix намагається триматися на передньому краї технологій і вчасно надавати замовникам саме контрольно-вимірювальні рішення, які їм потрібні. Рішення Tektronix дозволяють нашим замовникам ефективно впроваджувати нові технології, підвищувати ефективність виробничих процесів та досягати досконалості у своїй галузі.

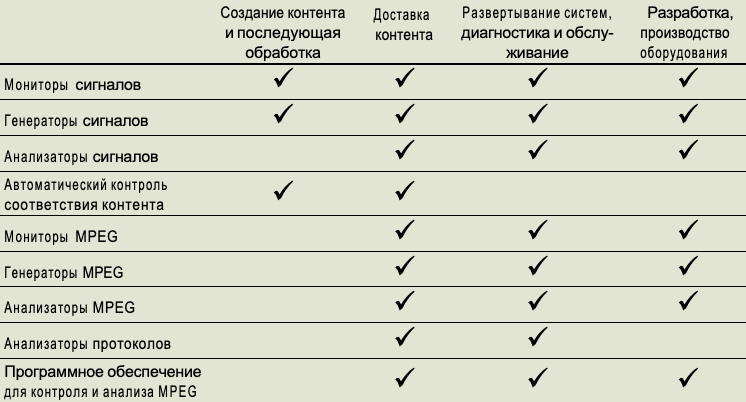

Погляньте на наведену нижче таблицю рішень, і ви побачите, у чому і як ми можемо допомогти вам.

Монітори MPEG

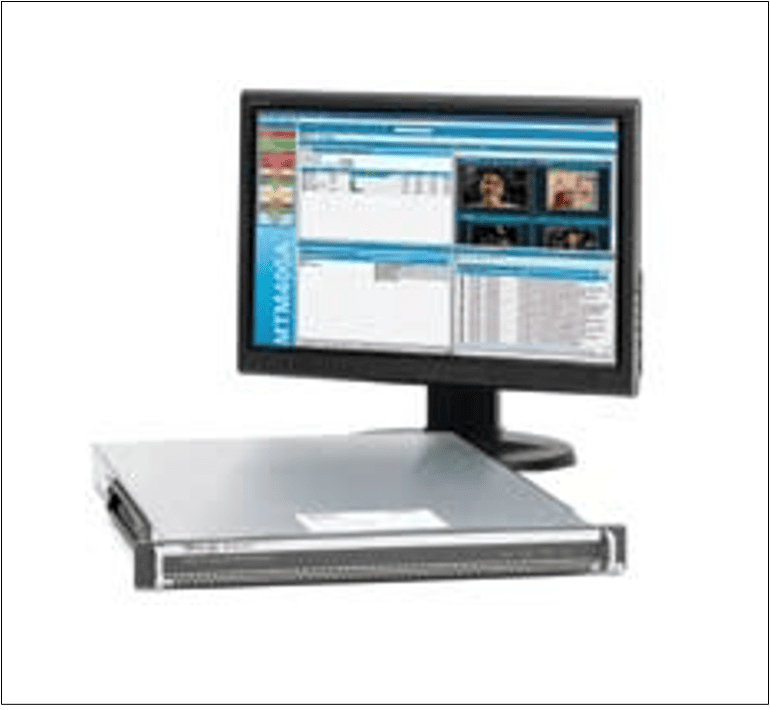

Монітор транспортних потоків MTM400A

Монітор транспортних потоків MTM400A є масштабованим рішенням, яке виявляє погіршення якості цифрового ТБ сигналу і дозволяє оператору виконувати просту діагностику та швидко виявляти причини виникнення проблем, що забезпечує надійну роботу мережі та максимально скорочує час простою.

FlexVuPlus є новим потужним web-інтерфейсом, здатним забезпечити підвищену продуктивність. У вікні інтерфейсу можна відкрити чотири вікна, розташувавши їх так, як вам зручно. FlexVuPlus надає панель інструментів, режим перегляду історії та посилання на основні функції, які прискорюють аналіз причин збоїв при доставці ТБ сигналу. Крім відео PID, на екран виводяться мініатюрні зображення з індикаторами параметрів, що дозволяє оцінити загальний стан програми.

Застосування

• Ефірне мовлення
• Збір програм та первинний розподіл
• Моніторинг головних станцій кабельного ТБ
• Моніторинг супутникових ТБ мереж або висхідних супутникових каналів мережевих операторів
• Відео по IP та IPTV
• Додайте опцію TSCL (ПЗ аналізу транспортних потоків DVB/ATSC/ARIB) що дозволяє виконувати аналіз записаних на МТМ400А файлів транспортних потоків розміром до 192 МБ у режимі відкладеного часу на Вашому ПК.

Можливості та переваги РЧ моніторингу

• Виконання ключових вимірювань згідно стандарту DVB з моніторингом ключових параметрів TR 101 290 у реальному часі
• Вбудована операційна система реального часу забезпечує надійну цілодобову роботу в автономному режимі
• Опція контролю щодо шаблонів, що задаються користувачами, гарантує правильність контенту в потрібному місці і в потрібний час.
• Моніторинг достовірності на РЧ рівні з інтерфейсами QPSK, QAM, COFDM, 8VSB, Turbo 8PSK та QAM-B
• Режим РЧ діагностики дозволяє вимірювати сигнали за відсутності синхронізації
• Вимірювання найбільш важливих параметрів РЧ, MER і EVM дозволяє виявити ознаки погіршення сигналу до того, як вони стануть помітними на зображенні, причому без додаткового і дорогого РЧ обладнання

Можливості та переваги IP моніторингу

• Вимірювання та аварійна сигналізація на рівні IP протоколу, включаючи загальну бітову швидкість, миттєву швидкість транспортного потоку, помилкові пакети, втрачені пакети RTP, порушення порядку передачі пакетів RTP та інтервали приходу пакетів (PIT)
• Двопорогова сигналізація та корельований за часом журнал помилок IP та MPEG забезпечують швидку діагностику помилок та аналіз тенденцій, що дозволяє прогнозувати майбутні помилки транспортного потоку MPEG.
• Широкий, але не глибокий моніторинг IP та вузький та глибокий моніторинг MPEG в одному рішенні
• Одночасний моніторинг рівнів IP та MPEG. Вбудовані метрики IP та всебічне тестування MPEG дозволяють швидко прив'язувати джерело помилок MPEG до IP трафіку.
• Контролюючи якість відеосигналу, що передається, у будь-якій точці доступу від магістральних IP-мереж до радіочастотних каналів, мовні компанії та мережеві оператори можуть покращити характеристики мережі та забезпечити чудову якість послуг.

Генератори MPEG

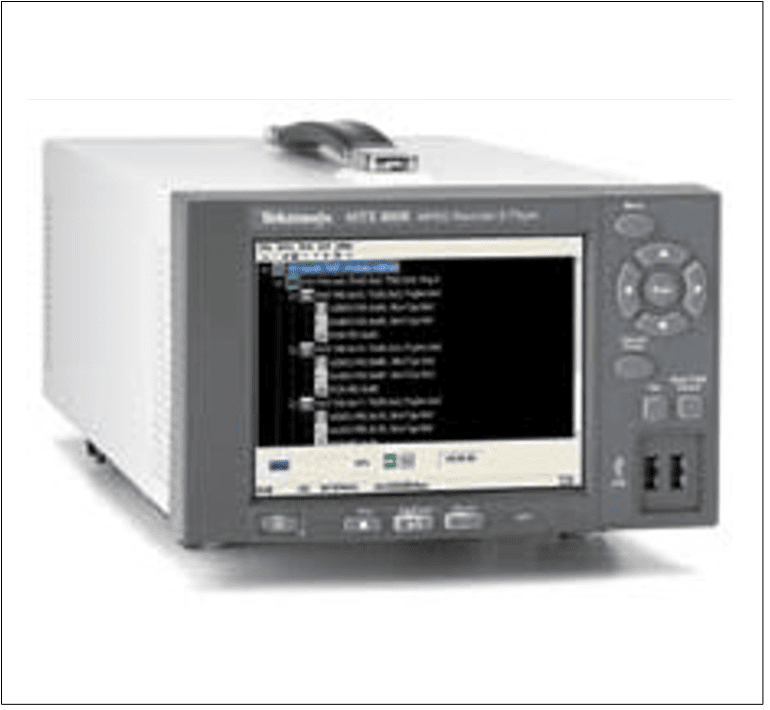

Пристрій запису та відтворення MPEG MTX100B

Пристрій MTX100B, що записує та відтворює MPEG потоки, знижує витрати на розробку виробів і скорочує час просування на ринок, пропонуючи гнучке та портативне пристрій запису та відтворення. Він дозволяє швидко тестувати проектовані пристрої, перевіряти їх на відповідність стандартам та визначати граничні робочі параметри. Аналіз транспортних потоків у режимах реального та відкладеного часу та генерація IP пакетів дозволяють застосувати всю міць лабораторного аналізу у польових умовах, причому за допомогою невеликого портативного приладу.

Застосування

• Тестування інтегрованих приймачів-декодерів та абонентських приставок (IRD/STB) на стадії розробки та виробництва
• Оцінка параметрів професійного обладнання MPEG та MPEG/IP
• Перевірка параметрів систем MPEG та MPEG/IP
• Портативний польовий прилад для встановлення, здачі в експлуатацію та налагодження систем передачі MPEG та MPEG/IP
• У поєднанні з MTM400A може використовуватися для запису живих потоків об'ємом до 100 ГБ сигналу запуску.

Можливості та переваги

• Велика ємність жорсткого диска та висока швидкість запису та відтворення транспортних потоків MPEG дозволяють створювати та використовувати власні бібліотеки тестових потоків
• Є нова бібліотека тестових потоків, до складу якої входить 300 відео та 50 аудіо тестових транспортних потоків. Створені як H.264 і MPEG-2, HD і SD, ці транспортні потоки можуть використовуватися як зразок для перевірки декодерів у відеообладнанні. А за допомогою опції мультиплексора еталонні потоки можна створювати так, щоб вони містили службову інформацію (SI) DVB та ATSC
• Опція МХ - мультиплексор - дозволяє створювати мультиплексовані транспортні потоки в режимі відкладеного часу для генерації свідомо хороших тестових потоків або потоків з відомими помилками, що повторюються, для тестування на відповідність стандартам або для перевірки роботи в максимально несприятливих умовах
• Оновлення часових міток та таблиць у реальному часі для забезпечення безпомилкового циклічного відтворення
• Вставка PCR джиттера дозволяє тестувати пристрої та системи у максимально несприятливих умовах
• Нова функція додавання джиттера та помилок пакетів на рівні IP у поєднанні з безперервним оновленням тимчасових міток для безперервного безпомилкового циклічного відтворення дозволяє створювати надійні джерела IP-потоків з помилками та без для тестування мереж та абонентського обладнання у стресових режимах
• Опції інтерфейсів: ASI, SMPTE310M та Ethernet/IP
• Нові програмні опції дозволяють аналізувати транспортні потоки, буфер, пакетовані елементарні потоки (PES) та елементарні потоки, а також виконувати аналіз та генерацію мовних даних

Генератори MPEG

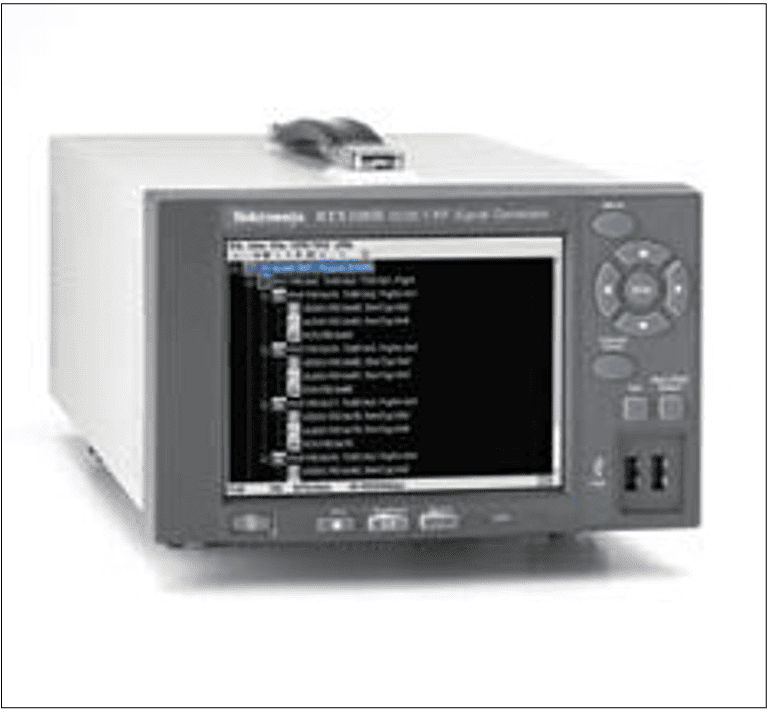

Генератор РЧ сигналів ISDB-T та ISDB-TB

Генератор РЧ сигналів ISDB-T RTX100B є гнучким недорогим рішенням для перевірки конструкції та тестування на відповідність цифрового відеообладнання, що відповідає стандарту комплексної служби цифрового наземного мовлення (ISDB-T і ISDB-TB). RTX100B дозволяє записувати та відтворювати транспортні потоки MPEG-2 та модулювати перетворений РЧ сигнал.

Застосування

• Тестування побутових приймачів ISDB-T та ISDB-TB на стадії розробки та виробництва
• Оцінка параметрів професійного обладнання ISDB-T та ISDB-TB
• Перевірка параметрів систем ISDB-T та ISDB-TB
• Імітація цифрового наземного мовлення
• Відтворення та запис потоків за розкладом для мовних та виробничих додатків

Можливості та переваги

• Швидке налаштування за рахунок автоматичного визначення параметрів мовного потоку та відповідної модуляції РЧ виходу
• RTX100B можна використовувати як простий модулятор ISDB-T, оскільки він може модулювати потік прямо з ASI, не вимагаючи його збереження
• Оновлення в реальному часі тимчасових міток, таблиць та корекції помилок (FEC) Ріда-Соломона ISDB-T для безпомилкового циклічного відтворення
• Можливість завантаження транспортних потоків через інтерфейси IEEE1394b, USB2.0 та GbE забезпечує оптимальну гнучкість для створення бібліотек транспортних потоків
• Функція додавання джиттера та помилок пакетів на рівні IP у поєднанні з безперервним оновленням тимчасових міток для безперервного безпомилкового циклічного відтворення дозволяє створювати надійні джерела IP-потоків з помилками та без для тестування мереж та абонентського обладнання у стресових режимах
• Опція МХ - мультиплексор - дозволяє створювати мультиплексовані транспортні потоки в режимі відкладеного часу для генерації свідомо хороших тестових потоків або потоків з відомими помилками, що повторюються, для тестування на відповідність стандартам або для перевірки роботи в максимально несприятливих умовах
• Нові програмні опції дозволяють аналізувати транспортні потоки, буфер пакетизовані елементарні потоки (PES) та елементарні потоки, а також виконувати аналіз та генерацію мовних даних
• Є нова бібліотека тестових потоків, до складу якої входить 300 відео та 50 аудіо тестових транспортних потоків. Створені як H.264 і MPEG-2, HD і SD, ці транспортні потоки можуть використовуватися як зразок для перевірки декодерів у відеообладнанні. А за допомогою опції мультиплексора еталонні потоки можна створювати так, щоб вони містили службову інформацію (SI) DVB та ATSC

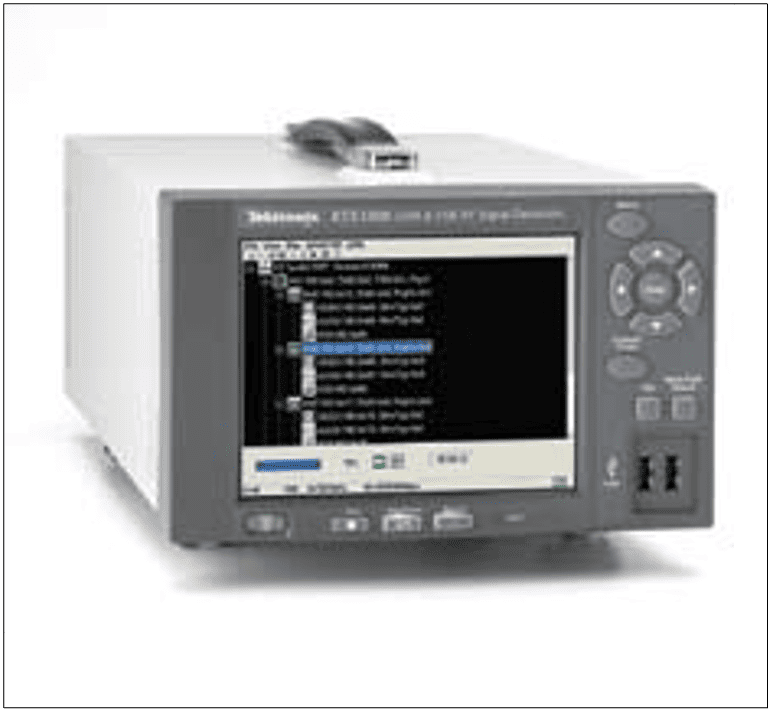

Генератор РЧ та IP MPEG сигналів RTX130B

Головна Станція у вигляді одного приладу

Простий в обігу прилад RTX130B являє собою портативний, гнучкий та функціонально насичений пристрій запису та відтворення потоків MPEG з виходом модульованого РЧ сигналу та можливістю генерації IP потоків. RTX130B відповідає стандартам DVB-C/QAM ITU-T J.83, Додаткам A (DVB-C), B, C та специфікаціям ATSC VSB. RTX130B ідеально підходить для розробки та оцінки якості побутового обладнання QAM та VSB, такого як абонентські приставки/декодери, телевізори з інтегрованими декодерами та комбінованих пристроїв з РЧ та IP/Ethernet входами.

Застосування

• Головна станція в одному приладі для тестування власної розробки
• Тестування побутових приймачів QAM та VSB на стадії розробки та виробництва
• Перевірка параметрів систем QAM та VSB
• Імітація цифрового ефірного та кабельного мовлення
• Відтворення та запис потоків за розкладом для виробничих цілей
• У поєднанні з MTS4EA та PQA500 – аналіз якості зображення абонентських ТВ приставок (STB)
• У поєднанні з випробувальними таблицями та VM6000 – аналіз аналогових відеовиходів абонентських ТВ приставок (STB)

Можливості та переваги

• Вбудований генератор MPEG, перетворювач частоти та РЧ модулятор дозволяють оцінювати характеристики продуктів на рівнях ПЧ та РЧ
• Функція додавання джиттера та помилок пакетів на рівні IP у поєднанні з безперервним оновленням тимчасових міток для безперервного безпомилкового циклічного відтворення дозволяє створювати надійні джерела IP-потоків з помилками та без для тестування мереж та абонентського обладнання у стресових режимах
• Велика ємність жорсткого диска та висока швидкість запису та відтворення транспортних потоків MPEG дозволяють створювати та використовувати власні бібліотеки тестових потоків
• Є нова бібліотека тестових потоків, до складу якої входить 300 відео та 50 аудіо тестових транспортних потоків. Створені як H.264 і MPEG-2, HD і SD, ці транспортні потоки можуть використовуватися як зразок для перевірки декодерів у відеообладнанні. А за допомогою опції мультиплексора еталонні потоки можна створювати так, щоб вони містили службову інформацію (SI) DVB та ATSC
• Безперервне безпомилкове циклічне відтворення транспортного потоку забезпечує тривале відтворення, а вставка PCR джиттера дозволяє тестувати пристрої в максимально несприятливих умовах
• Опція МХ - мультиплексор - дозволяє створювати мультиплексовані транспортні потоки в режимі відкладеного часу для генерації свідомо хороших тестових потоків або потоків з відомими помилками, що повторюються, для тестування на відповідність стандартам або для перевірки роботи в максимально несприятливих умовах
• Нові програмні опції дозволяють аналізувати транспортні потоки, буфер, пакетовані елементарні потоки (PES) та елементарні потоки, виконувати аналіз та генерацію мовних даних

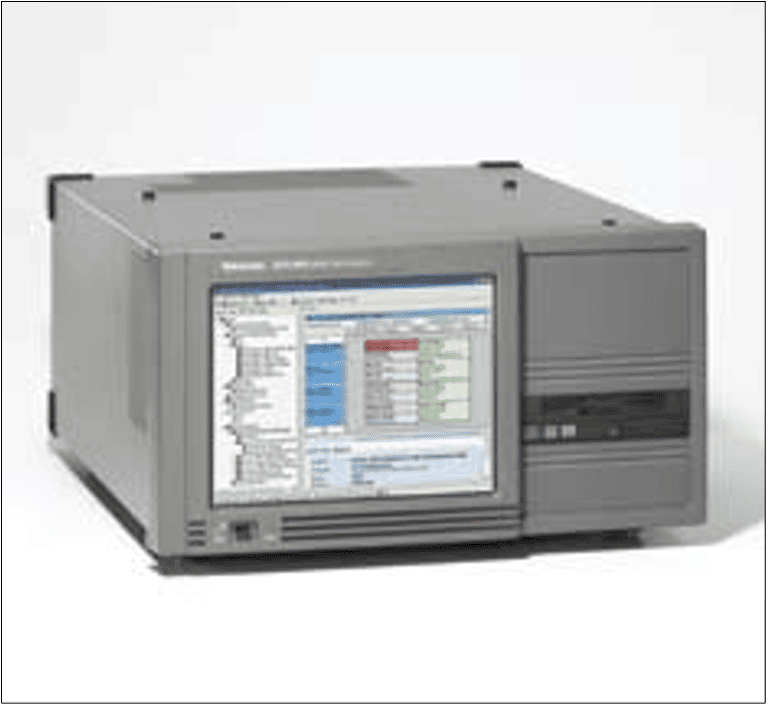

Система тестування MPEG серії MTS400

Система тестування MTS400 має істотні переваги в порівнянні з традиційними аналізаторами MPEG і може працювати як в режимі реального часу (живі потоки), так і в режимі відкладеного часу (записані потоки). Поєднання реєстрації помилок у реальному часі, інноваційного високошвидкісного аналізу, широкого набору інтерфейсів та інтелектуальної системи управління дозволяє дуже швидко виявляти та усувати помилки, що рідко виникають у мовному устаткуванні.

Великий набір аналітичних засобів включає аналізатор транспортних потоків (TS), аналізатор буфера, аналізатори PES і компресованих відео- і аудіосигналів елементарних потоків (ES), редактор транспортних потоків, мультиплексор і програми з мовлення даних для створення та аналізу транспортних потоків, а також для можливості введення в них помилок. Ці програми, що випускаються у вигляді автономних програм або у складі приладів серії MTS400, надають засоби тестування, необхідні для розробки абонентського обладнання наступного покоління та програмних продуктів для індустрії мовлення.

Застосування

• Рішення MTS430 для виробників обладнання – дослідження та розробка
• Технологія CaptureVu™ забезпечує швидке виявлення та усунення помилок у системах та устаткуванні
• Високошвидкісний IP-інтерфейс Gigabit Ethernet (GbE) та вбудовані засоби перехресного аналізу рівнів MPEG/IP дозволяють виконувати складну діагностику синхронізації в обладнанні IPTV та відео по IP
• Мультиплексор/ремультиплексор дозволяє гнучко створювати тестові потоки та змінювати їх
• Швидкий та глибокий аналіз вибраних елементів транспортних потоків для підтвердження функціональності та відповідності стандартам
• Тестування та перевірка буферів абонентських ТБ приставок
• Додаткова функція аналізу елементарних потоків для розробки та оптимізації кодеків

Рішення MTS400 для мовних компаній та мережевих операторів

• РЧ та IP інтерфейси та функції аналізу дозволяють створити одноприладове рішення для діагностики мовних систем
• Вбудована функція перехресного аналізу рівнів MPEG/IP та журнал реєстрації подій дають можливість швидко діагностувати помилки мережі та дозволяють обійтися без додаткового IP або РЧ діагностичного обладнання
• Технологія CaptureVu™ дозволяє виявляти мережеві проблеми, що рідко виникають, які не помічають інші аналізатори
• Тестування вхідних потоків або виходів кодерів, входів/виходів мультиплексорів, модуляторів головних станцій та IP інкапсуляторів
• Діагностика помилок кодерів
• Аналіз транспортних потоків для підтвердження правильності роботи системи та виявлення помилок на етапах встановлення та здачі в експлуатацію

ПРОДОВЖЕННЯ СЛІДУЄ…
