У цьому посібнику ми докладно розглянемо струмовимірювальні кліщі. Що таке струмовимірювальні кліщі? Як їх використовувати та як вони працюють? Ми також розглянемо основні типи струмовимірювальних кліщів, їх застосування та функції.

Отже, почнемо і розглянемо тему докладніше.

Що таке струмовимірювальні кліщі?

Струмовимірювальні кліщі - це електричні випробувальні прилади, які використовуються для вимірювання струму без підключення до послідовного ланцюга. Їх можна легко використовувати та експлуатувати для вимірювання струмопровідних провідників без пошкодження чи втрати потужності. Коротше кажучи, це пристрої, які використовуються для безпечного та зручного вимірювання струму.

Кліщові вимірювачі іноді називають кліщовими тестерами. Вони поєднують у собі функціональність базового цифрового мультиметра із функцією датчика струму. Головна відмінність - додавання шарнірної губки, яка дозволяє проводити безконтактний вимір напруги та струму.

Затискач може бути затиснутий навколо проводів, кабелів або інших провідників у будь-якій точці електричної системи для виявлення струму через провідник. Магнітне поле генерується, коли струм протікає крізь провідник. Ці пристрої допомагають виявляти магнітне поле, дозволяючи надавати відповідні показання струму. Вимірювальні кліщі є високоефективними для безпечного та швидкого вимірювання струму, без переривання струму або використання вимірювальних проводів.

Затискачі вимірюють струм, наприклад змінний струм, змінну та постійну напругу, опір і безперервність. Деякі моделі також можуть вимірювати постійний струм, ємність, температуру та частоту. Затискачі витоку на землю ідеально підходять, коли вам потрібно виміряти слабкий струм нижче 5 мА.

Хоча це базовий принцип, деякі сучасні пристрої також мають додаткову функціональність. Це включає підвищені заходи безпеки, функції, які спрощують аналіз та усунення несправностей, а також функції, які дозволяють вимірювати різні величини.

Струмовимірювальні кліщі - це універсальні прилади, що є невід'ємним доповненням до інструментарію електрика.

Навіщо вам потрібні струмовимірювальні кліщі?

Є кілька основних причин, з яких вам можуть знадобитися струмовимірювальні кліщі. Їх переваги включають:

Гнучкість - струмовимірювальні кліщі забезпечують простоту вимірювання струму в ланцюгах під напругою, при цьому часто включають загальні функції мультиметра.
Підвищена безпека - немає необхідності торкатися клем під напругою.
Виявлення проблем — просте виявлення проблем у разі виникнення установок.
Зручність використання
Економічна ефективність - для постійних вимог до випробувань, обслуговування та ремонту

Використання та функції цифрових кліщів

Використання та функції цифрових струмовимірювальних кліщів такі:

На відміну від мультиметрів, вони дозволяють вимірювати струм без необхідності розриву ланцюга.
Деякі моделі можна використовувати для вимірювання потужності шляхом вимірювання напруги та струму.
За допомогою деяких моделей можна здійснювати моніторинг енергоспоживання.
Багато приладів також включають інші основні функції мультиметра, такі як вимірювання напруги, опору і цілісності ланцюга, а також вимірювання температури.
Деякі типи призначені для певної сфери застосування, наприклад, для систем опалення, вентиляції та кондиціювання повітря.
Вони зазвичай призначені для використання в ланцюгах з більш високим струмом (понад 1 А), хоча деякі моделі також доступні для слаботочних додатків, наприклад, 4-20 мА контурів. Однак варто зазначити, що струми вище 10 А не можуть вимірюватися понад 30 секунд без пошкодження лічильника

Струмовимірювальні кліщі широко використовуються як у комерційних, так і в промислових умовах. Поширені області застосування включають:

Комерційні, промислові, житлові електричні ланцюги та системи опалення, вентиляції та кондиціювання повітря
Проведення ремонтних робіт на доступних системах
Усунення несправностей у роботі електроприладів
Різні технічні та інженерні завдання, такі як виконання останніх випробувань ланцюга.
Керівництво електриками-початківцями при встановленні електроприладів
Він також використовується для керівництва електриком-початківцем при встановленні електроприладів.
Як планове, так і аварійне обслуговування

Як працюють струмовимірювальні кліщі?

Струмовимірювальні кліщі пропонують безконтактний спосіб вимірювання змінного струму з використанням принципу магнітної індукції. Як і у випадку з будь-яким провідником, через проходження через нього струму створюється магнітне поле. Це магнітне поле виявляється датчиком Холла, оскільки на датчику створюється менша напруга.

Також важливо пам'ятати, що струмові кліщі працюють лише тоді, коли через них пропущено одного провідника.

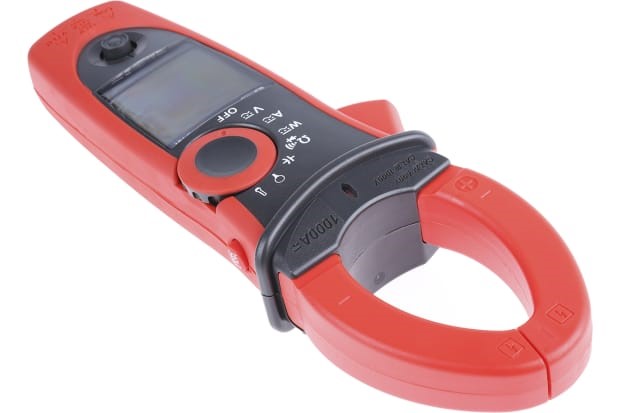

Вимірювальні кліщі складаються з кількох частин. Більшість сучасних приладів матимуть:

Щелепи – Визначте магнітне поле, яке створюється внаслідок протікання струму.
Тригер відкриття щелеп – використовується для відкриття та закриття щелеп.
Вимикач живлення – кнопка, яка використовується для включення та вимикання струмовимірювальних кліщів.
Кнопка підсвічування — під час натискання вмикається підсвічування РК-екрана, що дозволяє читати інформацію на дисплеї в темряві.
Кнопка утримання – утримує відображуване значення під час натискання.
Негативний/заземлюючий вхідний роз'єм – негативний/заземлювальний роз'єм кабелю лічильника приєднаний до цієї кришки.
Позитивний вхідний термінал – до цієї кришки приєднано позитивний роз'єм кабелю лічильника.
РК-дисплей – панель дисплея, яка використовується для відображення вимірювань.
Функціональний поворотний перемикач дозволяє користувачам вибирати різні режими вимірювання.

Як використовувати цифрові кліщі

Навчитися користуватися струмовимірювальними кліщами просто. Однак важливо розуміти, як працюють струмовимірювальні кліщі, і як найкраще їх використовувати в тому чи іншому середовищі.

Зверніть увагу, що наведені нижче кроки можна застосовувати лише для вимірювань за допомогою цифрових струмовимірювальних кліщів.

Увімкніть лічильник і, якщо підключено, від'єднайте щупи.
Використовуючи циферблат, виберіть функцію змінного чи постійного струму.
Відкрийте затискачі та помістіть у них провідник, який ви хочете виміряти. Пам'ятайте, що ви повинні вимірювати тільки правильно ізольовані провідники і з метою безпеки ніколи не вимірюйте навколо дротів під напругою
Закрийте затискачі та відрегулюйте провідник так, щоб він був вирівняний та поєднаний із центром затискача.
Поточні покази з'являться на дисплеї.

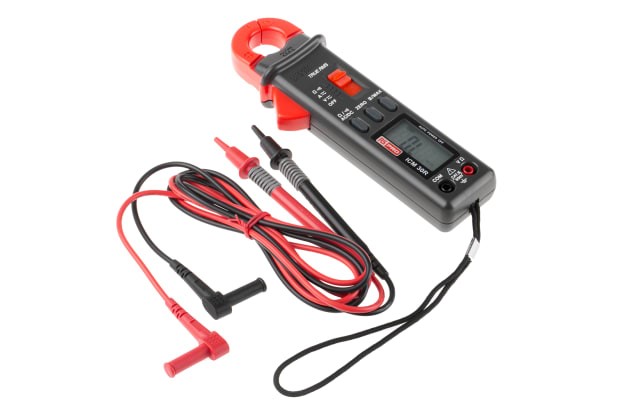

Процес трохи відрізнятиметься, якщо ви використовуєте струмовимірювальні кліщі з гнучким зондом. Вони ідеально підходять для вимірювання напруги та струму провідників у вузьких або важкодоступних місцях, де непрактично використовувати кліщі.

У цьому випадку вам потрібно буде прикріпити кінець зонда до струмовимірювального кліща, перш ніж продовжити. Потім можна виконати той самий процес. Єдиний виняток – переконатися, що зонд правильно намотаний і підключений до лічильника. Переконайтеся, що ви вибрали правильну функцію, і вимір відобразиться на дисплеї.

Поради щодо вимірювання за допомогою струмовимірювальних кліщів

Ось кілька корисних порад, які можуть вам допомогти:

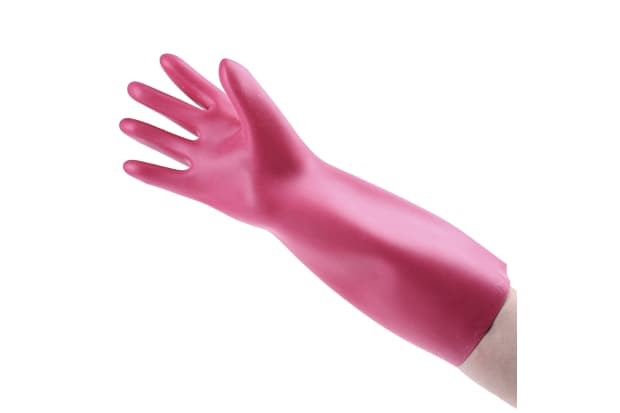

Завжди надягайте правильні ЗІЗ під час роботи зі струмовимірювальними кліщами. Електрозахисні рукавички мають важливе значення
Ніколи не затискайте більше одного провідника одночасно. Струм буде нейтралізований, якщо він тече в протилежних напрямках
Рекомендується використовувати нульову функцію при вимірюванні постійного струму для отримання більш точних результатів. Це з тим, що ця функція видаляє зміщення постійного струму з виміру
При вимірюванні струму за допомогою кліщів переконайтеся, що ви заздалегідь відключили щупи.
Якщо ваші показання здаються неточними, першим кроком завжди має бути перевірка того, чи вибрано правильну функцію.

Що означає стрілка на затискному пристрої?

Це вказує на орієнтацію, в якій затискач має бути доданий до провідника, тобто стрілка вказує на навантаження. Це гарантує, що полярність, вказана на кліщах, правильна для вимірювання постійного струму. Для вимірювання потужності змінного струму це також гарантує, що вказано правильну полярність потужності.

Різні типи цифрових струмовимірювальних кліщів

Існує два основних типи струмовимірювальних кліщів:

Вимірювальні кліщі на ефекті Холла
Вимірювальні кліщі трансформатора струму

Деякі моделі вимірюють тільки змінний струм, інші також постійний струм. Наприклад, струмовимірювальні кліщі з ефектом Холла вимірюють обидва типи. Крім того, доступні різні типи затискачів - жорсткі або гнучкі. Гнучкі типи ідеально підходять для вимірювання навколо важкодоступних провідників.

Вимірювальні кліщі на ефекті Холла

Сигнали змінного та постійного струму можна вимірювати за допомогою струмовимірювальних кліщів з ефектом Холла. Коли затискачі замикаються навколо провідника, вони містять магнітне поле, що концентрує, створене в результаті протікання через нього струму.

Вимірювальні кліщі для трансформаторів струму

Вимірювання трансформатора струму використовує два затискачі, виготовлені з феритового заліза. Вони окремо покриті мідними котушками. Вони утворюють магнітний сердечник, коли вони об'єднані, та вимірювання проводяться на його поверхні.

Категорії вимірів

Існують різні категорії вимірювань для струмовимірювальних кліщів, і важливо вибрати правильну категорію для вашого застосування.

Категория измерения	Лучше всего использовать для
Категорія 1	Тестування спеціально захищених внутрішніх ланцюгів, що живляться від мережі, або ланцюгів, які не підключені безпосередньо до мережі
Категорія 2	Тестування ланцюгів, безпосередньо підключених до низьковольтних установок
Категорія 3	Тестування ланцюгів, які використовуються при монтажі будівель, таких як електропроводка, автоматичні вимикачі та розподільні щити, а також промислове обладнання.
Категорія 4	Випробування на джерелі низьковольтної установки, включаючи лічильники електроенергії, блоки керування пульсаціями та пристрої захисту від надструмів

Що слід враховувати при виборі струмовимірювальних кліщів?

Нижче наведені фактори, які слід враховувати при виборі струмовимірювальних кліщів:

Розмір затискання є ключовим фактором. Занадто маленький і він не поміститься навколо провідників, які ви хочете виміряти. Занадто великий - і ви можете не потрапити в область, де знаходяться провідники. Гнучкі струмові зонди можуть бути хорошим варіантом, особливо якщо ви хочете виміряти вищі струми, наприклад, 2500 А
Номінальний струм і ви хочете вимірювати постійний струм
Якщо ви вимірюватимете несинусоїдальні форми хвиль, такі як приводи зі змінною швидкістю, схеми HVAC або інші твердотільні середовища. Якщо це так, то справжній вимір RMS є кращим для забезпечення більш точних вимірювань
Рейтинг категорії схем
Будь-які додаткові функції, які можуть знадобитися, такі як вимірювання потужності, частоти, безперервності, опору, ємності або реєстрація даних для цілей моніторингу енергії.
Можливість передачі результатів через Bluetooth до програми телефону для аналізу або відправки колегам для перевірки
