Тестер цілісності ланцюга (струмові кліщі, мультиметр) - це прилад, який перевіряє цілісність шляху проходження струму.

Наприклад, замкнутий перемикач, який працює правильно, має безперервність. Розімкнений перемикач не має безперервності (див. малюнок 1). Деякі контрольно-вимірювальні прилади перевіряють безперервність за допомогою режиму перевірки безперервності.

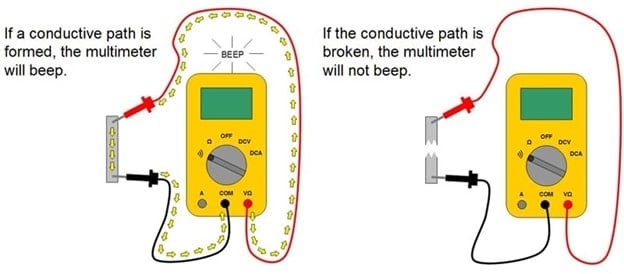

Рисунок 1. Прилад для перевірки цілісності ланцюга - це простий випробувальний прилад, який перевіряє знеструмлені ланцюги або компоненти щодо цілісності шляху проходження струму.

Режим перевірки цілісності ланцюга зазвичай використовується для перевірки таких компонентів, як перемикачі, запобіжники, електричні з'єднання та окремі провідники. Прилад для перевірки видає звуковий сигнал (біп) коли є повний шлях. Індикація повного шляху може використовуватися визначення стану компонента як відкритого чи закритого. Наприклад, хороший запобіжник повинен мати безперервність, тоді як поганий запобіжник не має безперервності.

Переваги/недоліки тестера безперервності

Однією з переваг режиму перевірки безперервності випробувального приладу є звуковий відгук, який іноді більш бажаний, ніж зчитування показань опору. Звуковий відгук дозволяє електрику зосередитися на процедурах тестування, не дивлячись на дисплей.

Основним недоліком використання тестера безперервності є те, що тестери безперервності показують безперервність тільки по звуку на ланцюзі або компоненті. , що перевіряються.

Застосування тестера безперервності

Тестери безперервності використовуються для перевірки повного шляху потоку в будь-якому знеструмленому пристрої з низьким опором. Тестер безперервності є поширеним випробувальним інструментом для використання під час тестування однополюсних, 3- та 4-позиційних перемикачів (див. малюнок 2). Наприклад, 3-позиційний перемикач має одну клему, яка є загальною. Залежно від виробника, загальна клема може бути розташована в будь-якому положенні на 3-позиційному перемикачі. Загальна клема часто позначається на 3-позиційному перемикачі іншим кольором.

На спеціальних перемикачах, таких як автомобільні перемикачі, загальна клема не позначається. Тестери безперервності використовуються визначення загальної клеми і правильної роботи перемикача.

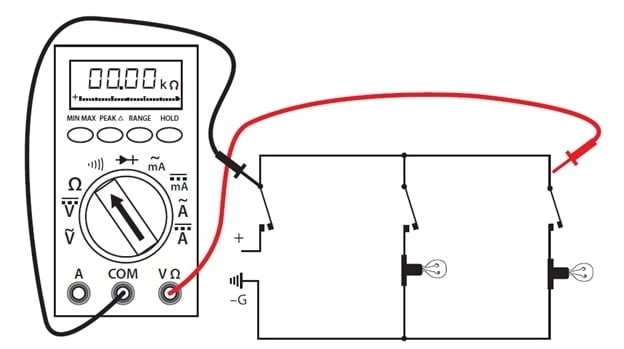

Рисунок 2.Однополюсні перемикачі (SPST) мають безперервність (дзижчання) у замкнутому стані (ВКЛ) і не мають безперервності (гудіння) у розімкнутому стані (ВИМК).

Предупреждение

Тестер безперервності повинен використовуватися лише на знеструмлених ланцюгах чи компонентах. Будь-яка напруга, додана до тестеру безперервності, може пошкодити випробувальний прилад та/або завдати шкоди електрику. Завжди перевіряйте ланцюг на наявність напруги перед виконанням безперервного тесту.

Процедури вимірювання безперервності тестера

Безперервність перевіряється за допомогою тестера, встановленого в режим перевірки безперервності (див. рис. 3). Перед виконанням будь-яких вимірювань безперервності за допомогою тестера безперервності переконайтеся, що вимірювач призначений для проведення вимірювань у ланцюгу, що перевіряється. Для всіх заходів безпеки, обмежень та процедур вимірювання зверніться до посібника з експлуатації тестера. Завжди надягайте необхідні засоби індивідуального захисту та дотримуйтесь всіх правил безпеки під час вимірювання.

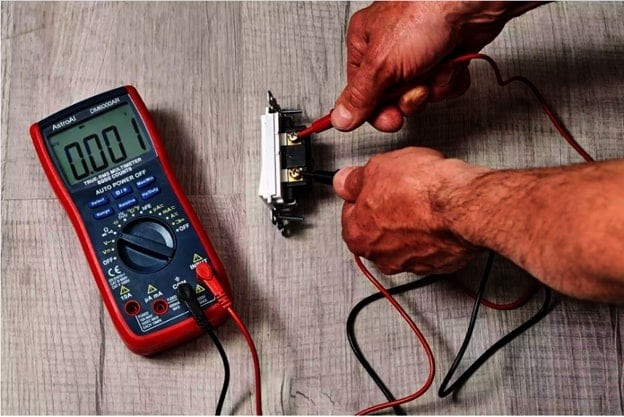

Рисунок 3. Полярність випробувальних проводів під час перевірки цілісності ланцюга є довільною.

Для проведення вимірювань безперервності ланцюга за допомогою тестера безперервності ланцюга виконайте такі процедури:

1. Встановіть перемикач функцій безперервного тестера в режим перевірки безперервності, як потрібно. Більшість тестових приладів мають режим перевірки безперервності та режим опору, які використовують те саме положення перемикача функцій.

2. Підключіть щупи до компонента, що перевіряється після того, як ланцюг знеструмлений. Щупи розташовуються довільно.

3. За наявності повного шляху (безперервності) тестер безперервності подає звуковий сигнал. За відсутності безперервності (розімкнутого ланцюга) тестер безперервності не подає звуковий сигнал.

4. Після завершення всіх перевірок цілісності ланцюга від'єднайте тестер цілісності ланцюга від ланцюга або компонента, що перевіряється, і вимкніть прилад, щоб запобігти розрядженню батареї.

Технічна порада

Тестери безперервності друкованих плат перевіряють шляхи друкованих плат, торкаючись кінчиками тестера до компонентів на друкованій платі. Звуковий сигнал підтверджує безперервність певного ланцюга. Тестери безперервності друкованих плат використовують низьку напругу, яка не зміщує напівпровідникові прилади у бік провідності та не ушкоджує чутливі компоненти на друкованій платі.
