Недорогі цифрові мультиметри – короткий огляд та екскурс у «матчастину». Частина 2

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Ось порівняльний огляд трьох вимірювачів:

Особливі функції

Всі ці вимірювачі виконують більше, ніж три основні виміри напруги, струму та опору. Ви можете отримати інформацію з таблиці вище. І Owon, і Mastech вимірюють температуру та включають термопару. Всі ці вимірювачі вимірюють ємність та hFE. CSI має гніздо для виведення транзистора на передній панелі, тоді як інші вимірювачі включають вставний адаптер із гніздом транзистора. Адаптер Mastech також використовується для підключення температурного датчика, і обидва адаптери Mastech і Owon можуть використовуватися для прямого підключення конденсаторів, щоб уникнути додавання паразитної ємності вимірювальних проводів до вимірювання для конденсаторів з малим значенням.

Всі вимірювачі мають кнопку Hold для фіксації дисплея, що зручно, коли ви хочете записати вимір, а Owon та Mastech мають кнопку для включення підсвічування дисплея. Owon пропонує кілька функцій відносного виміру, які можуть бути корисними. Одна фіксує максимальне і мінімальне значення виміру, що змінюється, інша встановлює виміряне значення в якості еталонного і відображає різницю між ним і іншим вимірюванням. Я використав це для узгодження кількох резисторів.

Owon має унікальну функцію віддаленого дисплея Bluetooth та дистанційного керування. Це заслуговує на окремий огляд, тому я буду стислий. Сполучення мультиметра зі спеціальним додатком Android або iOS дозволяє зчитувати показання та керувати приладом віддалено.

Крім надання віддаленого дисплея, він може використовувати функцію перетворення тексту на мову вашого мобільного пристрою, щоб читати відображуване значення для вас, реєструвати показання з вибраними інтервалами часу та будувати графіки показань щодо часу. А якщо у вас два мультиметри, то ви можете відображати обидва разом, наприклад, для вимірювання напруги одним і струмом іншим.

У застосуванні

Тут я тестую пристрій, вимірюю параметри, які, на мою думку, важливо знати, але яких немає в опублікованих специфікаціях, перевіряю точність і загалом коментую простоту використання, зовнішній вигляд та відчуття. У мене немає засобів для вимірювання напруги та опору зі значно більшою точністю, ніж у будь-якого з цих вимірювачів, тому немає сенсу чіплятися до різниці в один або два відліки в молодшій цифрі. Це настільні прилади, а не лабораторні прилади, хоча їх можна використовувати в лабораторних вимірах з певною обережністю.

Два найбільших відмінності між цифровими мультиметрами, що розглядаються тут, полягають в їх елементах управління і максимальній кількості відображених відліків. Вимірники CSI і Mastech мають поворотний перемикач, який вибирає як функцію вимірювання (Ом, DCV, ACV і т. д.), так і значення повної шкали. Обидва є справжніми 3½-розрядними дисплеями (2000 відліків) і обидва відображають лише одну цифру 1, що вказує на те, що вхідний сигнал вийшов за межі діапазону і що вам потрібно перейти на наступний вищий діапазон. Я не намагався перевірити їх на міцність, подаючи 400 вольт при налаштуванні на діапазон 2 вольти, але жоден з лічильників не вибухнув, коли подавали напругу, що значно перевищує діапазон.

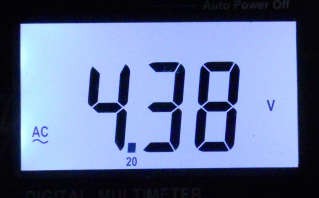

Обидва показують обраний діапазон числом, розташованим одразу під десятковою точкою. Крім того, Mastech та Owon зручно показують, яку функцію ви вимірюєте, наприклад, що ви переключили його на постійний струм, коли намагаєтеся виміряти змінну напругу. Ось дисплей Mastech, який показує, що він вимірює змінну напругу в діапазоні 20 вольт.

Далі буде (див. Частину 3)
