Мультиметри, де вас тільки немає......

Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою Мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

Електронні проекти чудові, і ви можете дізнатися багато і зробити багато цікавих схем з дешевими компонентами і дуже невеликою кількістю інструментів. У міру розвитку ви можете подумати, що вам потрібна повністю обладнана лабораторія з усіма видами спеціалізованого обладнання на вашому робочому столі, але ви можете зробити багато чого з дуже обмеженим обладнанням.

Один із перших предметів, який надзвичайно зручний; після, можливо, кількох плоскогубців, кусачок та викруток, це бюджетний цифровий мультиметр.

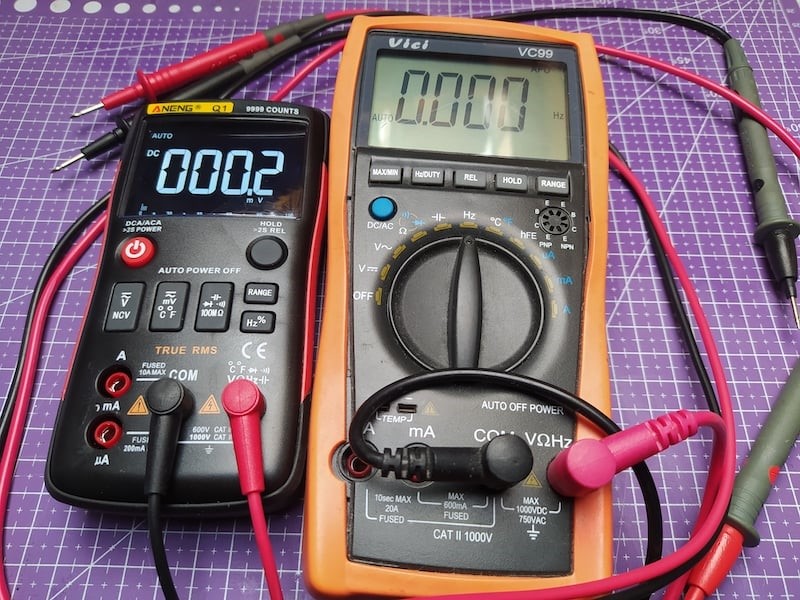

Цифрові мультиметри (часто звані DMM) неймовірно зручні і можуть виконувати величезну кількість вимірювань, які можуть бути корисними у ваших електронних проектах. Насправді більшість з них роблять так багато речей, що ми не можемо охопити все, що вони можуть робити! Давайте розглянемо деякі з способів, якими DMM може бути корисним у вашому проекті.

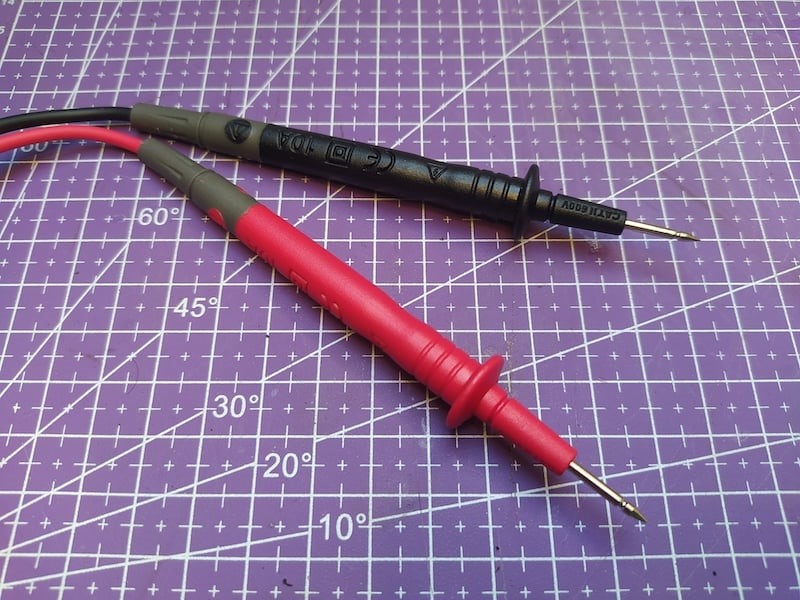

Більшість DMM мають два щупи, підключені до гнізд, один чорний і один червоний, що позначають позитивний і негативний полюси. У більшості випадків ваші щупи будуть підключені до 2 гнізд, позначених XXX, що означає, що DMM налаштований на вимірювання напруги та інших параметрів, але не струму, що вимагає підключення DMM до ланцюгів іншим способом, докладніше про це пізніше.

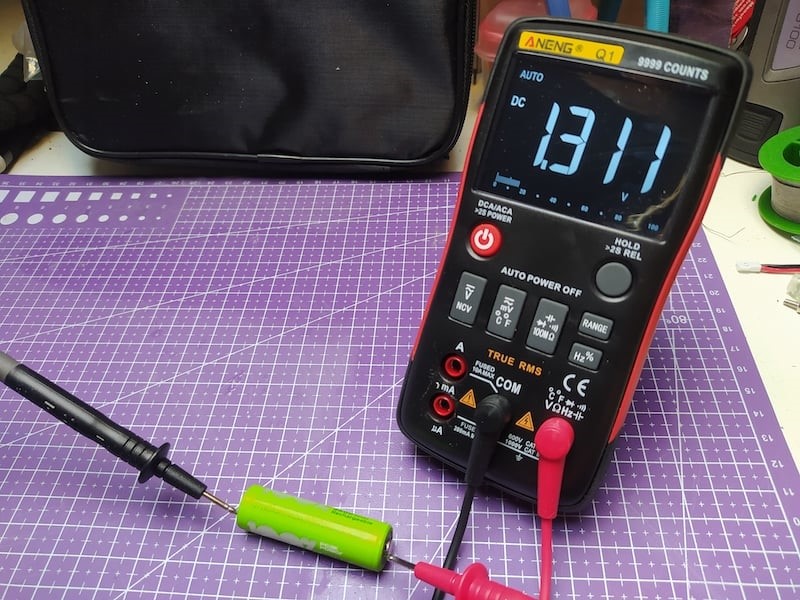

Справді поширене застосування мультиметрів в електронних проектах - вимірювання постійної напруги. Допустимо, ви підключили макетну плату для експерименту, а потім підключили батарею, але експеримент не ввімкнувся, вашою першою думкою може бути перевірити батарею. Встановлення мультиметра в режим постійного струму та піднесення наконечників щупів до обох кінців батареї покаже напругу батареї, що може вказувати на необхідність заміни батареї. Аналогічно ви також можете використовувати налаштування постійної напруги для перевірки різних частин вашої схеми, щоб переглянути напругу в різних областях. Тримайте чорний щуп під'єднаним до негативного кінця батареї, а потім використовуйте червоний позитивний щуп, щоб дослідити напругу в різних областях.

Вимірювання постійної напруги іноді можуть мати інші застосування. Одне з них, яке часто використовуємо, — це перевірка полярності елементів. Хорошим прикладом є те, що деякі батареї не мають відмітних ознак на обох кінцях, і може бути складно визначити, який кінець є який. Якщо ви вимірюєте напругу такої батареї, скажімо, комірки 18650 без маркування, якщо ви підключите позитивний щуп до невідомого кінця комірки, і це виявиться негативним кінцем, все, що станеться, - ця напруга батареї буде представлена ​​як негативне значення. Це все одно дасть правильне числове значення напруги, але скаже вам, що щупи підключені навпаки, це означає, що ви можете правильно визначити полярність батареї.

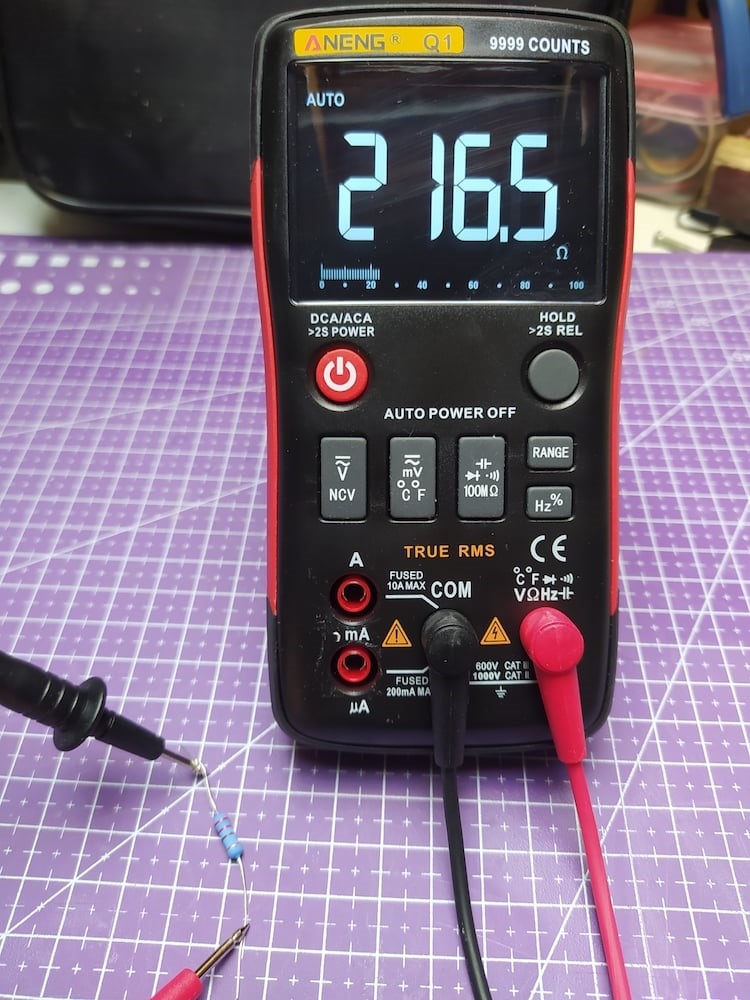

Якщо ви коли-небудь поралися з електронікою, ви напевно стикалися з використанням резисторів. На резисторах є смужки різних кольорів, якими можна розшифрувати значення резистора в омах. Це захоплююче заняття, і його варто вивчити, але воно також може зайняти деякий час, особливо якщо у вас є проект з великою кількістю резисторів, які потрібно відсортувати. Цифрові мультиметри здатні вимірювати опір, а деякі цифрові мультиметри є автоматично діапазонними, цей тип особливо корисний, оскільки ви можете підключити щупи до будь-якого кінця резистора будь-якого номіналу, і він буде змінювати діапазон, щоб дати вам правильне значення. Цифрові мультиметри без автоматичного діапазону мають окремі налаштування, які також потрібно перемикати для кожного діапазону значення опору, тому часто вам потрібно приблизно знати, чи опір всього кілька Ом або кілька мільйонів Ом. Цифрові мультиметри з автоматичним діапазоном зараз дуже поширені і доступні в бюджетному сегменті мультиметрів, тому якщо це ваш перший вимірювач, обов'язково шукайте цю функцію.

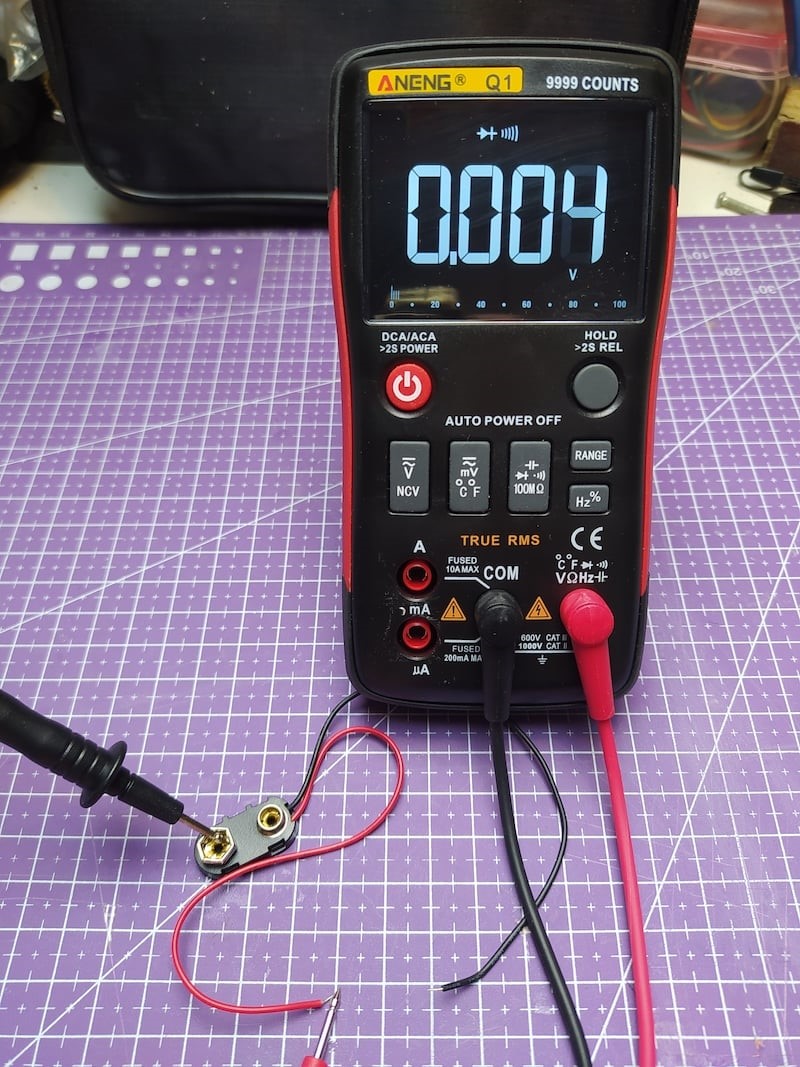

Ще одна дуже корисна функція більшості мультиметрів – перевірка цілісності ланцюга. При виборі цієї функції пристрій буде видавати звуковий сигнал щоразу, коли між щупами є з'єднання, яке можна перевірити, просто з'єднавши металеві наконечники щупів. Перевірка цілісності ланцюга дуже корисна з низки причин. Очевидне застосування - ви можете перевірити дроти, які використовуєте у своєму проекті, щоб переконатися, що вони не обірвані всередині ізоляції. Ви також можете з'ясувати, що підключено, наприклад, при використанні затискача для батареї PP3 може бути важко побачити, який роз'єм батареї підключений до позитивного та негативного полюсів, за допомогою засобу перевірки цілісності ланцюга ви можете побачити, який підключений до якого. Ще одне відмінне застосування перевірки цілісності ланцюга - перевірка близьких паяних з'єднань, які не повинні бути з'єднані. Іноді легко створити крихітний «місток» із припою між двома контактними майданчиками, яких там не повинно бути, перевірка того, що майданчики не з'єднані та не видають звуковий сигнал, — неймовірно корисний трюк.

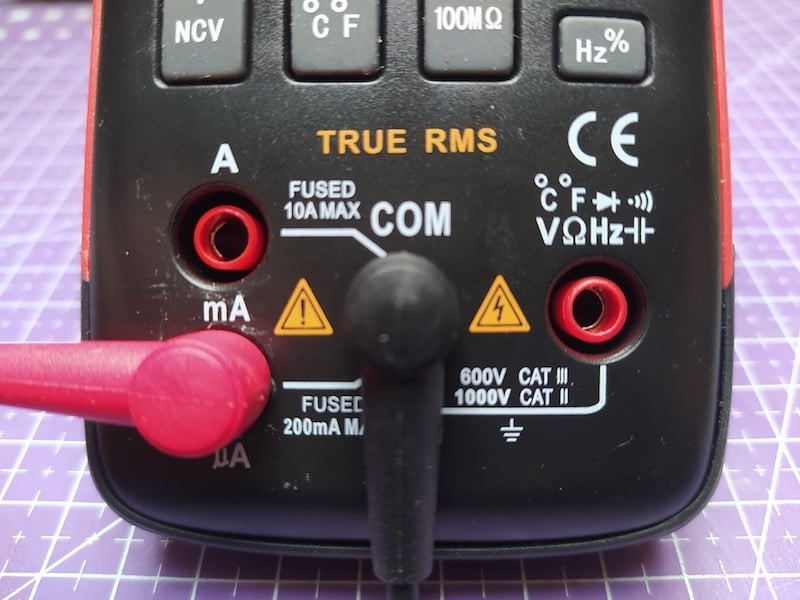

Нарешті, ви можете переставити щупи в інші гнізда, що дозволить мультиметр зчитувати поточне використання ланцюга. У цьому режимі ви робите DMM частиною ланцюга, створюючи з'єднання так, що через DMM протікає струм, начебто DMM та його щупи є одним шматком дроту. Під час встановлення DMM у режимі струму DMM вимірює та відображає поточне використання на екрані. Вам потрібно бути обережним із цим режимом, щоб випадково не підключити DMM таким чином, що може викликати коротке замикання, і не забудьте поміняти щупи перед вимірюванням будь-якої напруги, оскільки це може призвести до короткого замикання.

Як безпека більшість цифрових мультиметрів оснащені запобіжниками на випадок короткого замикання, і хоча багато мультиметрів розраховані на роботу від електромережі, ми рекомендуємо використовувати мультиметр тільки в проектах з живленням від батарей і малопотужних пристроях.
