Недорогі цифрові мультиметри – короткий огляд та екскурс у «матчастину». Частина 3

    Посилання на сторінку сайту Магазину Gtest(R) з номенклатурою мультиметрів, а також рекомендовані прилади та статті для подальшої самоосвіти - наприкінці цієї Розділу

    Всі ці вимірювачі досягають остаточних показань протягом секунди або двох для вимірювань напруги, опору і струму, хоча з конденсатором 2000 мкФ знадобилося близько 15 секунд для відображення вимірювання. У посібнику говориться, що з вимірювання 4000 мкФ може знадобитися понад 30 секунд.

    Як тільки ви освоїтеся із символами для функції вимірювання, перемикач діапазону/функції на всіх вимірниках буде досить простим у зчитуванні та використанні. У мене є пара причіпок, які, ймовірно, більше свідчать про якість виготовлення, що очікується від вимірювача за 25 доларів. На моєму CSI покажчик ручки був трохи зміщений, не настільки, щоб це робило налаштування неоднозначним, але досить далеко, щоб це помітити.

Якщо ви не знайомі з графічними символами, синусоїда і смуга є вимірювання змінного і постійного струму відповідно.

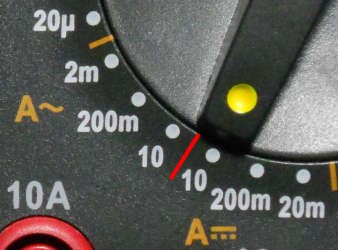

Текст на передній панелі CSI чергується між помаранчевим та білим, щоб розрізняти сусідні функції, у той час як у Mastech є маленькі помаранчеві роздільники між сусідніми функціями. На моєму пристрої не було роздільника між 10A AC та 10A DC, тому я підправив це фото червоною лінією, щоб показати, чого не вистачає. До речі, у той час як A, V та Ω очевидні для Ампер, Вольт та Ом, ємність позначена як F, для Фарад.

Я виявив, що послідовність цифр навколо ручки функції/діапазону на двох ручних вимірювачах діапазону дещо збиває з пантелику. Діапазони постійного струму на Mastech (показані вище) збільшуються з 20 мА (у правому нижньому куті фотографії) до 10 А при повороті ручки за годинниковою стрілкою, що здається логічним. Однак діапазони сусідньої функції змінного струму зменшуються з 10 А до 2 мА при повороті ручки за годинниковою стрілкою. На CSI діапазони як постійної, так і змінної напруги збільшуються при повороті ручки за годинниковою стрілкою, хоча на Mastech діапазони змінної напруги зменшуються, а діапазони постійної напруги збільшуються при повороті за годинниковою стрілкою. Для мене це просто безглуздо, але я вважаю, що після деякого використання вимірювача ви цього не помітите.

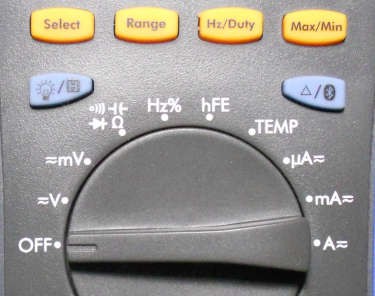

Два ручні вимірювачі мають досить простий інтерфейс користувача, але автоматичний Owon досить відрізняється. З ручним перемиканням діапазонів ви перемикаєтеся на те, що хочете виміряти, потім, за винятком можливо переміщення вимірювального дроту в інший роз'єм для вимірювання конденсатора або високого струму, ви готові до роботи. Owon (на фото зліва) трохи нагадує мені цифровий пульт мікшера або програмне забезпечення DAW — для виконання практично будь-якої настройки потрібно використання двох елементів управління.

Поворотна ручка вибирає базову функцію, але ви не просто вибираєте напругу, струм або опір - вольти та мілівольти мають власне положення перемикача, як і мікроампери, міліампери та ампери. Коли ви вибрали функцію напруги або струму за допомогою ручки, кнопка Select перемикає між вимірюванням постійного струму (за замовчуванням) та змінного струму. Безперервність (звуковий сигнал), пряме падіння напруги на діоді, ємність та опір (за замовчуванням) – все це займає одне положення на поворотній ручці, а кнопка Select використовується для перемикання між чотирма функціями. Положення перемикача Hz% призначене для вимірювання частоти та робочого циклу, а кнопка Hz/Duty перемикає між двома вимірами. Для вимірювання температури кнопка Select перемикає між градусами Фаренгейта та Цельсія.

 Кнопка Range скасовує функцію автоматичного вибору діапазону та фіксує діапазон, переміщуючи та фіксуючи десяткову точку. Це зручна функція для усунення несправностей, коли, наприклад, ви відстежуєте напругу «шини живлення» +15 В по всьому шасі або друкованій платі. При автоматичному виборі діапазону, коли ви переміщаєте щуп з однієї точки в іншу, він на мить бачить 0 вольт, а потім повинен знову знайти діапазон, перш ніж дисплей стабілізується. Якщо ви вимірюєте одну і ту ж напругу в кількох точках ланцюга, ви можете заощадити трохи часу, напруження очей і терпіння, заблокувавши діапазон.

У специфікаціях Owon зазначено, що він вимірює частоту до 9,999 МГц, але я не можу це підтвердити, оскільки я не маю генератора, який піднімається вище 1 МГц.

Цікаво, що для вимірювань частоти старший розряд дорівнює 9, а не 5 для вимірювання напруги, струму та опору.

Далі буде (див. Частину 4. Закінчення)
