Перша у світі комбінація аналізатора потужності та осцилографа

Магазин Gtest(R) пропонує широку номенклатуру Осцилографів та Аналізаторів Спектру на сторінці сайту в самому кінці цього Розділу, а також рекомендовані прилади та статті для самоосвіти

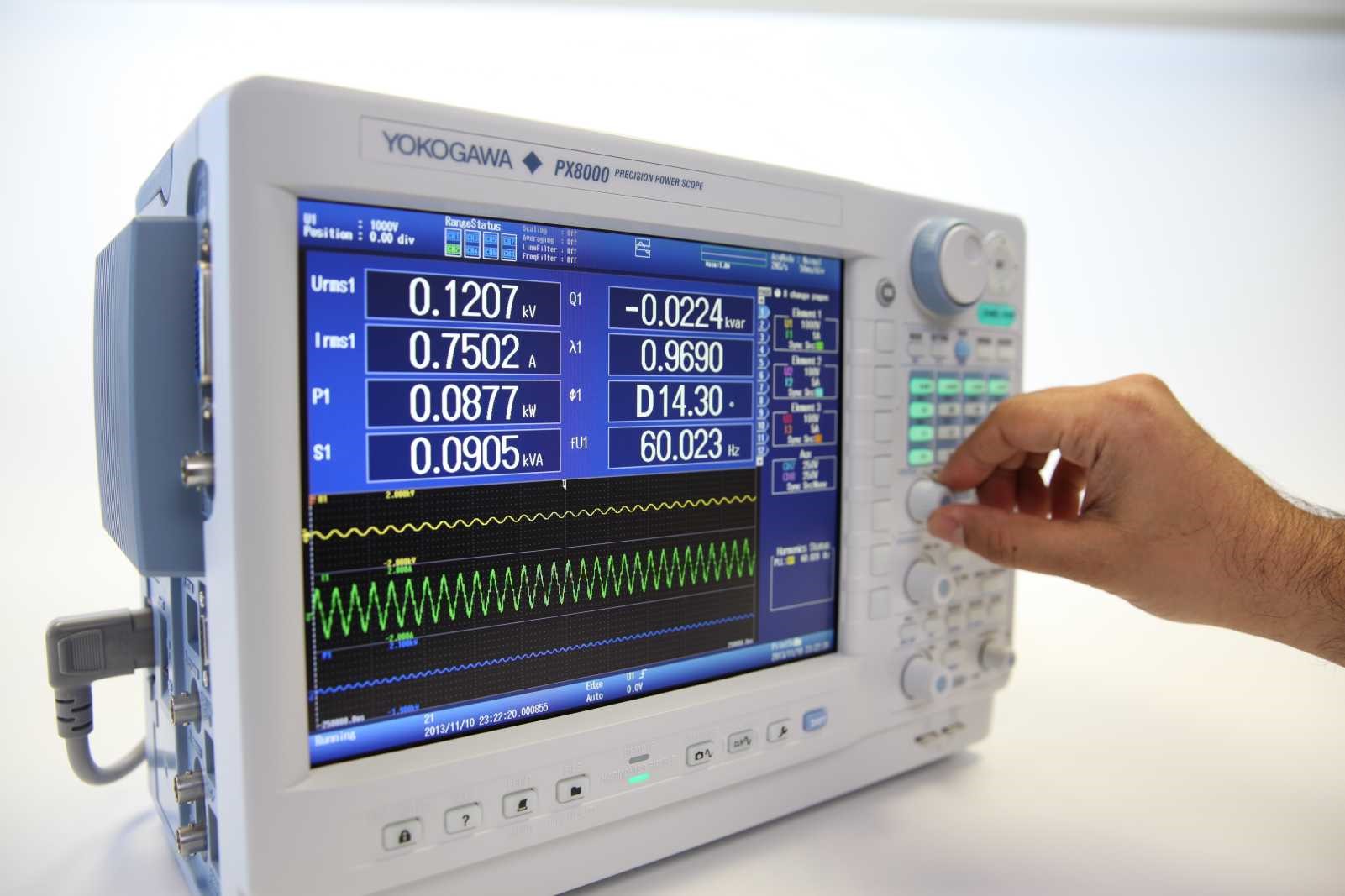

16 грудня 2024 р. — Yokogawa об'єднала свій провідний світовий досвід у вимірі потужності та багаторічний досвід у розробці осцилографів, щоб створити перший у світі прецизійний осцилограф потужності: PX8000. PX8000 привносить у світ виміру потужності вимір за часом у стилі осцилографа. Він може точно фіксувати форми сигналів напруги та струму, відкриваючи додатки та рішення для величезної кількості нових проблем вимірювання потужності.

«Оскільки все більше інновацій фокусується на енергоефективності та інтеграції електроніки в системи на основі потужності, все більше інженерів вимагають точності та достовірності від своїх вимірів потужності», — коментує Террі Маррінан, віце-президент Yokogawa з випробувань та вимірів у Європі та Африці: «С випуском PX8000 фахівцям з НДДКР більше не потрібно йти на компроміс у відношенні своєї потреби у високоточному вимірі потужності за часом: потреби, для задоволення якої ніколи не були призначені звичайні аналізатори потужності та осцилографи».

Новий прилад має 12-бітову роздільну здатність з частотою дискретизації 100 Мвиб/с і смугою пропускання 20 МГц. Це означає, що PX8000 можна використовувати для точного вимірювання форм імпульсів інвертора, які можна використовувати для тонкої налаштування ефективності інвертора. Вибір вхідних модулів охоплює вимірювання напруги, струму та датчиків при напругах до 1000 В RMS та струмах до 5 А RMS (вищі значення можливі із зовнішніми датчиками струму) з базовою точністю до ±0,1%.

Для оцінки трифазних електричних систем потрібно не менше трьох входів вимірювання потужності. PX8000 не тільки має чотири входи, але й дозволяє одночасно захоплювати та відображати напругу та струм по всіх трьох фазах.

Крім забезпечення точного вимірювання потужності для отримання справжнього уявлення про споживання енергії та продуктивності, PX8000 включає ряд інноваційних функцій, які підтримують найважливіші вимірювання та аналіз профілів перехідної потужності. Він забезпечує одночасне множення напруги та струму для отримання вибірки потужності в реальному часі, підтримуючи як перехідні виміри (у стандартній комплектації), так і числові значення, усереднені за періодом вибірки. До 16 різних форм сигналів, включаючи напругу, струм і потужність, можуть відображатися пліч-о-пліч, надаючи інженерам миттєві «знімки» продуктивності.

PX8000 працює на основі технології isoPRO(tm) від Yokogawa, яка забезпечує лідируючі в галузі характеристики ізоляції на найвищих швидкостях. Основна технологія isoPRO, розроблена з урахуванням енергозберігаючих додатків, забезпечує продуктивність, необхідну для оцінки високоефективних інверторів, що працюють при високих напругах, великих струмах та високій частоті.

PX8000 має вбудовані функції для прямого розрахунку похідних параметрів, таких як середньоквадратичне значення (RMS) та середні значення потужності, що дозволяє ідентифікувати тенденції від циклу до циклу.

PX8000 забезпечує графічне відображення показань напруги, струму та потужності, які можна перевірити на предмет певних числових значень у будь-якій точці або для розрахунку середніх значень за певний період.

Прилад також підтримує захоплення форм сигналів потужності за певні періоди часу за допомогою визначення курсорів запуску та зупинки. Це особливо корисно вивчення перехідних явищ і під час проектування періодично контрольованого устаткування. Щоб гарантувати, що таке обладнання відповідає енергетичним стандартам, дуже важливо вимірювати споживання енергії в діапазоні різних режимів від сплячого до повної активності — і всіх перехідних станів між ними.

PX8000 пропонує можливості відображення X/Y, які можна використовувати, наприклад, для відображення характеристик швидкості/крутного моменту двигунів. Він також може відображати форми сигналів Лісаж на вході і виході для фазового аналізу.

Як і сімейство цифрових осцилографів Yokogawa, PX8000 включає функцію пам'яті історії, яка автоматично записує до 1000 історичних форм сигналів, які можна викликати та повторно відобразити у будь-який час. Записані форми сигналів можна використовувати для перевизначення умов запуску. Історичні форми сигналів досліджуються за допомогою пошуку на основі умов для виявлення певних важко ізольованих аномальних явищ під час високочастотних вимірювань, що повторюються.

Різноманітність функцій, включаючи арифметичні обчислення, зсув у часі та швидкі перетворення Фур'є, дозволяє користувачам відображати форми сигналів зі зміщеннями та корекціями перекосу. Автоматична функція усунення перекосу усуває зміщення між сигналами струму та напруги, які можуть бути спричинені характеристиками датчика або входу. Користувачі також можуть визначати власні обчислення за допомогою рівнянь, які поєднують диференціали, інтеграли, цифрові фільтри та безліч інших функцій.

PX8000 дозволяє одночасно вимірювати гармонійні компоненти форм сигналів напруги та струму, а також коефіцієнт гармонічних спотворень. Гармонічні виміри проводяться паралельно зі звичайними вимірами напруги та струму. Можна виміряти гармоніки до 500-го порядку основної гармоніки.

PX8000 поставляється із супутнім програмним забезпеченням для ПК під назвою PowerViewerPlus, яке можна використовувати для захоплення даних форми сигналу для подальшого аналізу. Це значно розширює кількість точок даних, які можна аналізувати, роблячи PX8000 ідеальним для захоплення та аналізу довгострокової продуктивності. Підключення до ПК здійснюється через стандартні з'єднання Ethernet/USB/GP-IB. Зручне програмне забезпечення відображає форми сигналу у простому та зрозумілому графічному стилі, який буде знайомий користувачам популярного програмного забезпечення Xviewer від Yokogawa. Дослідники, які хочуть використовувати власне програмне забезпечення для аналізу, можуть встановити з'єднання з PX8000 через драйвер LabVIEW.

Програми для PX8000 охоплюють усі: від стійкої енергетики до передової робототехніки. Типові області застосування включають тестування інверторів і двигунів, вимірювання втрат в реакторах ланцюгів підвищення напруги інверторів, перехідні процеси промислових роботів, вимірювання ефективності бездротових зарядних пристроїв, а також вимірювання напруги і потужності в системах розподілу електроенергії.
