Як отримати динамічну криву B-H магнітних компонентів цифровим осцилографом

Ключові слова: магнітні компоненти, крива BH, магнітне насичення.

Передмова:

У цій статті детально описано, як цифровим осцилографом визначити густину магнітного потоку (B) і напруженість магнітного поля (H), а також розглянуто відмінності між вимірюванням статичної (синусоїдальної) кривої BH і вимірюванням з динамічним джерелом збудження. Котушки індуктивності та трансформатори – поширені магнітні компоненти силових кіл, що накопичують і перетворюють енергію. Магнітні компоненти складаються з обмоток і магнітних осердь. Магнітна проникність (μ), температурні й частотні характеристики та структура магнітного матеріалу визначають характеристики магнітних компонентів.


Як за допомогою цифрового осцилографа підставити напругу й струм у дві формули для розрахунку густини магнітного потоку (B) і напруженості магнітного поля (H)



  (Формула 1)   (Формула 2)


H: Напруженість магнітного поля

B: Густина магнітного потоку

n: Обмотки

Магнітна довжина

AC: Площа поперечного перерізу

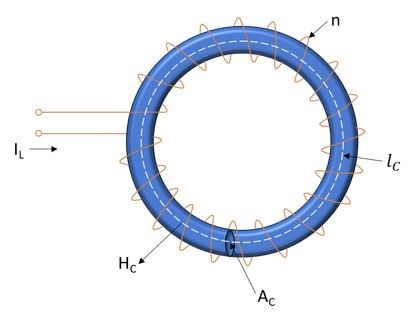

Рисунок 1. Структура тороїдальної котушки індуктивності.

Цифровий осцилограф має функцію розширених обчислень. Задавши формулу й увівши змінні, такі як n, площа перерізу, напругу та струм, і використовуючи множення, ділення та інтегрування, напруженість магнітного поля H можна отримати за формулою 1, а густину магнітного потоку B – за формулою 2. Напруженість магнітного поля (H) пропорційна струму; густина магнітного потоку (B) пропорційна інтегралу напруги.


Рис. 2. Екрани налаштування змінних, таких як n і площа перерізу, під час аналізу джерела живлення GDS-3000A.

Нарешті, криву BH можна отримати, відобразивши перетворені B і H у режимі XY.


Терміни, що використовуються для кривої BH.

Магнітний гістерезис властивий феромагнітним матеріалам. Під дією зовнішнього магнітного поля (Н) інтенсивність їхнього магнітного диполя (М) зростає в напрямку зовнішнього поля. Що сильніше зовнішнє магнітне поле, то сильніша намагніченість матеріалу й більша густина магнітного потоку, і зрештою настає магнітне насичення.

Магнітне насичення (Ms): навіть якщо зовнішнє магнітне поле зростає, магнетизм самого феромагнітного матеріалу більше не збільшується. Залишкова намагніченість (Mr, Retentivity): коли зовнішнє магнітне поле слабшає, сила магнітного диполя (M) також зменшується. Коли зовнішнє поле падає до нуля, магнітний диполь матеріалу не дорівнює нулю й зберігає певну намагніченість.


Рисунок 3: Крива B-H


Коли зростає зовнішнє магнітне поле протилежного напрямку, залишкова намагніченість (М) знову зменшується. Лише коли поле протилежного напрямку досягне певної напруженості, залишковий магнітний диполь може зникнути (тобто намагніченість стане нульовою). Напруженість поля, прикладеного в протилежному напрямку, називають коерцитивною силою Hc.

Коли зовнішнє магнітне поле протилежного напрямку далі зростає, магнітний матеріал набуває ненульової намагніченості (М). Зі зміною сили й напрямку зовнішнього поля магнітний диполь матеріалу змінюється певним чином, що й називають кривою гістерезису або кривою BH. Примітка 1~3

Різниця між статичним (синусоїдальним) вимірюванням кривої BH і вимірюванням з динамічним джерелом збудження

Статичні вимірювання використовують як джерело збудження фіксовану частоту. Мета проєктування магнітних компонентів – нормальна робота за максимального пікового струму, тобто магнітного насичення не має бути. Фактичний максимальний струм збудження треба вимірювати на реальній формі динамічного струму, щоб отримати справжній робочий стан. Цей стан охоплює й фактичні температурні умови. Магнітні речовини мають так звану температуру Кюрі, різну для кожного матеріалу. Коли речовина перевищує температуру Кюрі, магнітні диполі всередині отримують достатньо енергії, щоб вийти з упорядкованого розташування в хаотичне, і магнетизм зникає. Примітка 4


На дисплеях нижче показано результати вимірювань кількох циклів перемикання MOSFET. Результати вимірювання кривої B-H на GDS-3000A близькі до результатів випробувань Lecroy WaveRunner 8108HD.

    €

                                                                               Крива BH GDS-3000A                                             Lecroy WaveRunner 8108H



Рисунок 4. Важливі характеристики GDS-3000A.


Окрім вимірювання кривої B-H, GDS-3000A має загалом 13 функцій вимірювання джерела живлення (як показано на рисунку 5), що повністю охоплюють вхід змінного струму, вихід постійного струму, аналіз компонентів перемикання, аналіз магнітних властивостей і аналіз частотної характеристики, щоб пришвидшити перевірку джерел живлення.



Рис. 5. Екран аналізу джерела живлення GDS-3000A.
