Новинки від SIGLENT. Портативні осцилографи на всі випадки життя

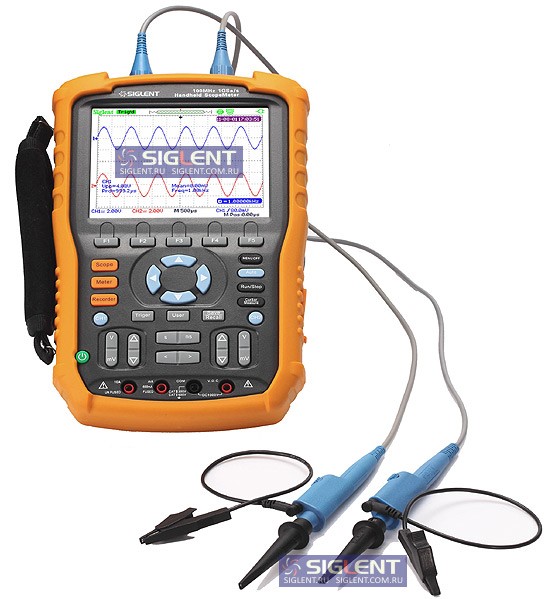

Портативні осцилографи Siglent SHS1102 – новітні промислові скоп метри (технологія, що істотно підвищує якість вимірювань) високого класу, є серйозними конкурентами лідерів у цій галузі – Fluke (США) та CAUVIN ARNOUX (Франція).

Новинка від SIGLENT представлена двома моделями зі смугою пропускання 100 МГц та 60 МГц (SHS1102 та SHS1062). Схемотехніка осцилографів дозволяє сконструювати портативний за розмірами прилад, з розширеним набором можливостей, що у ряді випадків за функціоналом перевищує стаціонарні моделі.

SHS1102 і SHS1062 мають найширший набор вимірювального потенціалу, тому і застосовуються в багатьох галузях промисловості, транспорті, енергетиці, будівництві, видобувних областях, використовуються для обслуговування, контролю, моніторингу, діагностики електричного та електронного обладнання.

SHS1102 та SHS1062 можуть застосовуватися як стаціонарних умовах, так і в польових. Вони стійко переносять несприятливі погодні та кліматичні умови, та покликані забезпечити довгострокову, безпечну та надійну роботу протягом тривалого періоду часу. Осцилограф укомплектований удароміцним корпусом для транспортування та перенесення.

Короткий опис осцилографів :

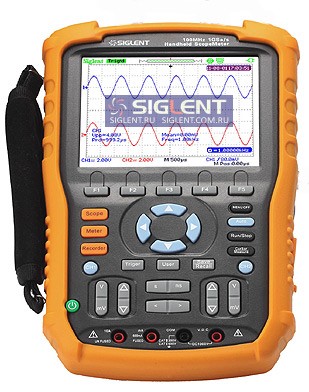

Портативні осцилографи SHS1062/1102 мають невеликий корпус з удароміцного матеріалу. Конструкція приладів найкраще підходить для зручної роботи в польових умовах та його (приладу) транспортування. Відкидна консоль SHS1062/1102 гарантує зручну роботу на площині (стіл). У режимі осцилографа прилади здатні працювати зі змінними вхідними аналоговими та цифровими сигналами з частотою до 60МГц/100МГц. Висока частота дискретизації 1000МГц та великий об'єм пам'яті SHS1062/1102 забезпечують достовірний аналіз сигналів, а також збереження зареєстрованої інформації на зовнішній USB-накопичувач.

• Чотири в одному! - осцилограф, мультиметр, аналізатор спектру, реєстратор.
• Частота вибірки 1ГГц, 50ГГц у еквівалентному режимі
• Глибина пам'яті у режимі реєстратора 800 тис. пікселів. Тривалість запису 24ч. Експорт записаних даних для подальшого аналізу
• Аналіз спектру на основі швидкого перетворення Фур'є
• В осцилографі застосовані повністю електрично-ізольовані входи, що забезпечують безпеку під час роботи на електроустановках до 1000В. (На відміну від багатьох бюджетних моделей, що є зараз на ринку приладів, ще тільки скопметри Fluke і CA забезпечують повну електричну розв'язку та надійну ізоляцію обох каналів осцилографа щодо корпусу та інтерфейсу від небезпечної вхідної напруги)
• Відповідність новому європейському стандарту безпеки EN 61010-031 (категорія CATII – 1000В. CAT III – 600В.)
• Ціна нижче аналогів

Короткі зведені характеристики приладів SHS1062/1102:


		SHS1062		SHS1102
Смуга пропуску		60 МГц		100 МГц
Час наростання фронту імпульсу		≤ 5.8нс		≤ 3.5нс
Частота дискретизації		1ГГц
Еквівалентна частота дискретизації		50 ГГц
Чутливість по вертикалі		2мВ-100В/поділ
Розгортка		5нс-50с/справ		2,5нс-50с/справ
Глибина пам'яті		2 міл. точок
Дозвіл по вертикалі		8 біт
Частотомір		6 знаків
Інтерфейс		USB накопичувач, USB - комп'ютер
Математична обробка сигналів		БПФ вікна - прямокутне, Хеммінга, Хеннінга і Блекман-Харріса
Дисплей		Кольоровий TFT-дисплей, 320 × 240 пікселів
Мультиметр
6000
Діапазон	Точність
60мВ - 1000В	±0.5%±5 зн
60 мВ -750В	±1%±5зн
60 мВ -10А	±1%±5 зн
60 мВ -10А	±1%±5 зн
40.00нф	±3%±1 зн
400.0нф-400.0мкф	±1%±1 зн
600Ом - 60 МОм	±0.5%±5 зн
<30Ом
0 В ~ 2,0 В
7 міл. точок
Ручний / Автоматичний
Категорія безпеки
Максимальний струм та напруга
Вхід на вхідний порт (інтерфейс) безпосередньо			300 В CAT II
Вхід пробника 10:1			1000 CAT III, 600 CATIII
Напруга макс. входу мультиметра			Піст. 1000В, пров. 750В
Напруга між вхідним роз'ємом осцилографа та корпусом приладу			1000 В CAT III, 600 В CATIII
Напруга між вхідними роз'ємами осцилографа (між каналами)			1000 CAT III, 600 CATIII
Напруга між вхідним роз'ємом мультиметра та корпусом приладу			1000 В CAT III, 300В CATIII
загальні характеристики
Блок живлення та вбудований літієвий акумулятор: 7.4В 4500mAh,
1,5 кг
163.мм×259мм×53мм
Два дільники, кабель живлення, адаптер, щупи до мультиметра, сумка для перенесення (опціонально)
