На что требуется обращать внимание в первую очередь
Магазин Gtest(R) предлагает широкую номенклатуру
осциллографов на приводимой в самом конце Раздела страничке сайта, а также
рекомендуемые приборы и статьи для самообразования
1. Полоса
пропускания осциллографа

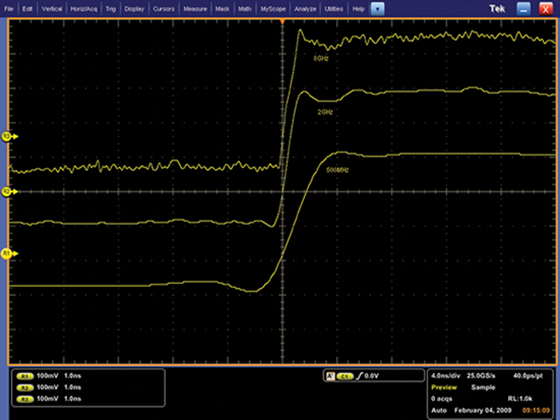

Полоса пропускания — это ключевая характеристика, которая определяет самую высокую частоту, которую ваш осциллограф может точно измерить. Это важный фактор, влияющий как на функциональность, так и на стоимость осциллографа.
Чем выше полоса пропускания, тем точнее воспроизведение вашего сигнала, как показано на примере сигнала, захваченного на уровнях полосы пропускания 250 МГц, 1 ГГц и 4 ГГц.
Как рассчитать
необходимую пропускную способность
При выборе осциллографа рекомендуется использовать следующую формулу, чтобы гарантировать охват самой высокочастотной составляющей сигнала:
Требуемая Полоса
Пропускания = Наивысшая Частотная Составляющая Сигнала х 3
Например, если максимальная частота вашего сигнала составляет 20 МГц, вам следует рассмотреть осциллограф с полосой пропускания не менее 60 МГц.
2. Время нарастания фронта импульса, измеряемая осциллографом
Время нарастания
имеет решающее значение для цифровых приложений, указывая на способность
осциллографа отслеживать быстрые изменения сигнала.
Характеристика времени нарастания фронта импульс у высокоскоростного цифрового сигнала.
Рассчитайте
характеристику времени нарастания фронта импульса вашего осциллографа для
точного отображения сигнала
Время нарастания фронта
импульса, воспроизводимого осциллографом должно быть значительно короче самого
быстрого времени нарастания вашего сигнала. Используйте эту формулу, чтобы
найти подходящий осциллограф:
Время Нарастания
Фронта Импульса, воспроизводимого осциллографом, должно быть в 3 раза меньшим,
чем Время Нарастания Фронта Импульса самого быстрого измеряемого сигнала
Для сигнала с временем нарастания 4 нс характеристика времени нарастания у осциллографа должно быть менее 1,33 нс.
3. Частота дискретизации осциллографа
Частота
дискретизации показывает, как часто осциллограф оцифровывает сигнал, влияя на
детализацию захваченной формы сигнала.
Более высокая частота дискретизации обеспечивает более высокое разрешение сигнала, гарантируя, что вы увидите прерывистые события.
Определите правильную частоту дискретизации для вашего
осциллографа
Чтобы выбрать адекватную
частоту дискретизации, воспользуйтесь следующими рекомендациями:
Частота
Дискретизации должна быть более или равной Наивысшей Частоте Сигнала х 10
Для сигнала с максимальной частотой 20 МГц используйте осциллограф с частотой дискретизации не менее 200 МС/с. Это гарантирует детальный захват формы сигнала, облегчая точный анализ.
