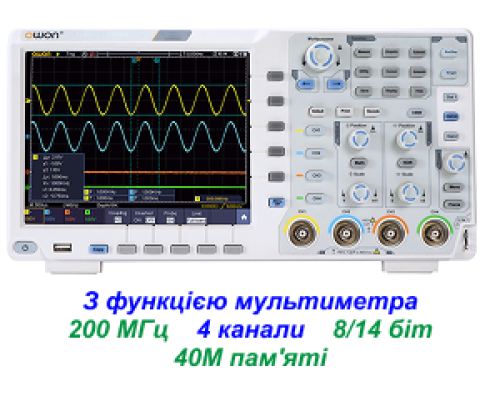

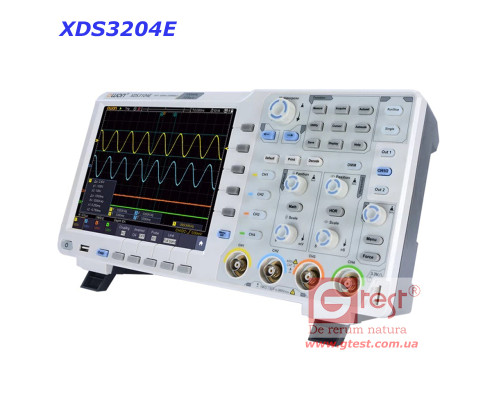

XDS3204E осциллограф, 200 МГц, 4 канала
Супер Производительность
+ 8-битный, 12-битный или 14-битный АЦП высокого разрешения, полностью восстанавливающий детализацию сигнала
+ Длина записи 40 млн, максимальная частота обновления сигнала 70 000 осциллограмм/с
+ низкий фоновый шум, чувствительность по вертикали от 1 мВ/дел до 10 В/дел
+ функция мульти триггера и декодирования шины
+ Поддержка программных пакетов SCPI и LabVIEW
Эргономичный внешний вид
+ ультратонкий корпус, меньше места для размещения в лабораторных условиях

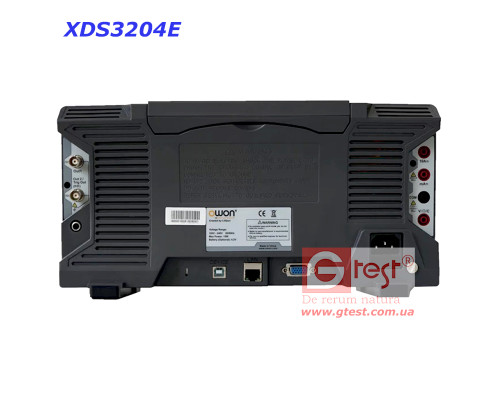

+ интеграция нескольких интерфейсов — USB-хост, USB-устройство, USB-порт для PictBridge, LAN, AUX и т. д.
+ Порт VGA — лучшее решение для расширения видео и процессов обучения
+ 8-дюймовый ЖК-дисплей с высоким разрешением 800 x 600

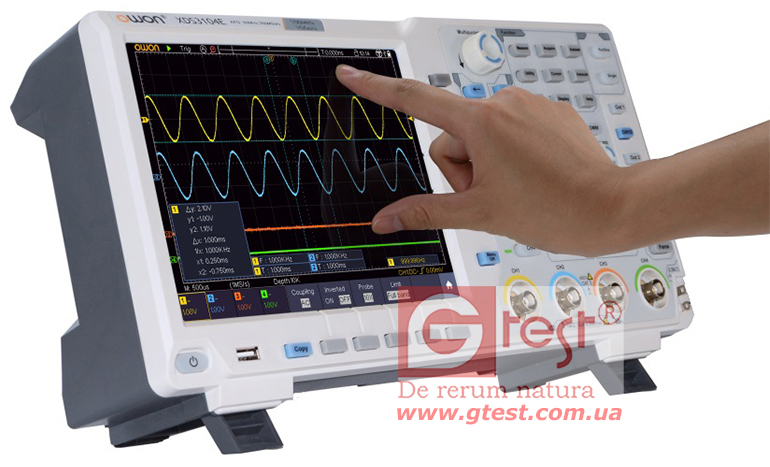

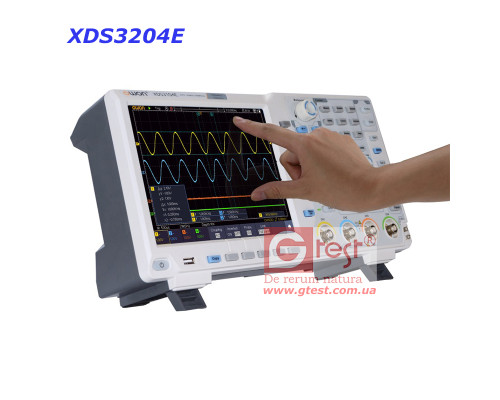

+ дополнительный многоточечный сенсорный экран, более удобный для пользователя интерфейс n-в-1

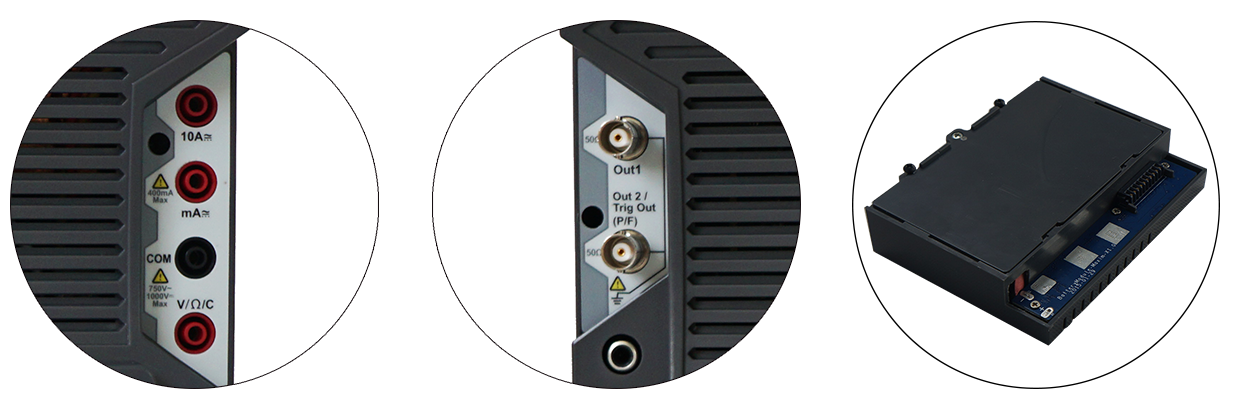

Прибор функционирует как регистратор данных и мультиметр с функцией регистрации данных, кроме того, присутствует двухканальный генератор сигналов произвольной формы 25 МГц/50 МГц,

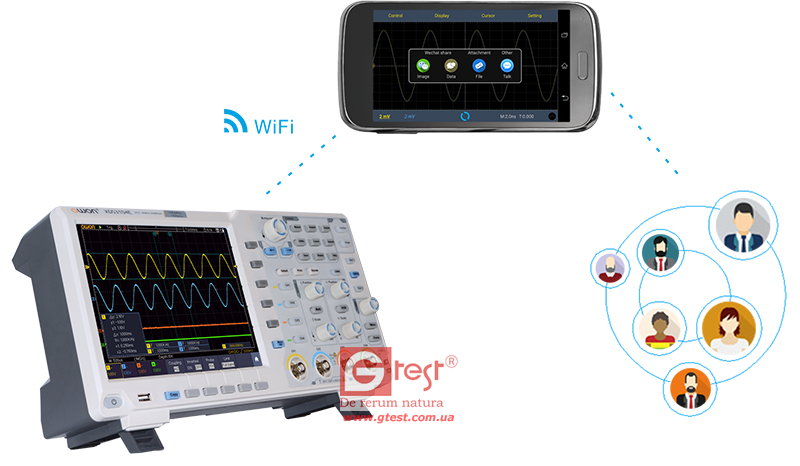

Поддерживается аккумуляторным питанием и модулем Wi-Fi.
Подробности о приборе
Компания OWON известна как один из ведущих мировых производителей и поставщиков измерительной техники на мировом рынке. Добро пожаловать на покупку цифрового осциллографа OWON xds серии n-в-1, USB-прицела, осциллографа-мультиметра, осциллографа высокого разрешения, Wi-Fi-осциллографа, а также различные приложения осциллографа по вполне доступной цене.
1. 12/14-битный АЦП и оригинальная функция лупы
Модельный ряд осциллографов XDS представляет 12/14-битный аппаратный АЦП, точность которого в 16/64 раза выше, чем у других (конкурентных ) осциллографов на рынке. Оснащенный оригинальной функцией лупы прибор способен наблюдать сигнал с напряжением до 31,25 мкВ/дел.
2. Многофункциональный мобильный тестер
Осциллограф + генератор сигналов + мультиметр + регистратор данных + частотомер + декодер. Поддержка литий-ионной батареи для проведения плавающего теста.

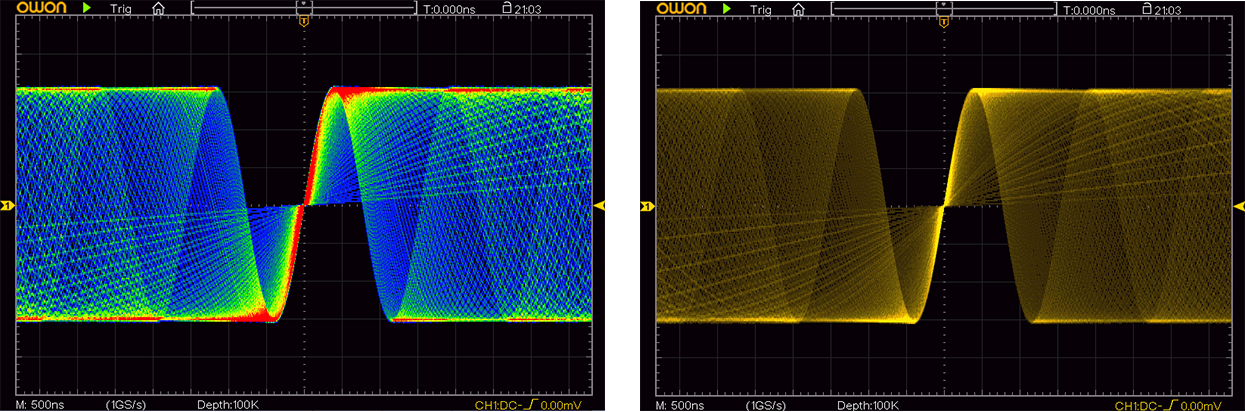

3. Высокая частота обновления сигнала 45 000 кадров/сек, многоуровневая шкала серого цвета и функция отображение цветоразностной температуры.
4. Функция Wi-Fi
5. Сенсорный экран, лёгкое управление прибором
СПЕЦИФИКАЦИИ
| Модель | XDS3064E | XDS3104E | XDS3064AE | XDS3104AE | XDS3104 | XDS3204E | XDS3204AE | |
|---|---|---|---|---|---|---|---|---|
| Полоса пропускания | 60MHz | 100MHz | 60MHz | 100MHz | 200MHz | |||
| Частота дискретизации | 1GS/s | 1GS/s (500MS/s for each channel) | 1GS/s | |||||
| Вертикальное разрешение (A/D)) | 8 bits | 14 bits | 8 bits | 14 bits | ||||
| Длина записи | 40M | |||||||
| Частота обновления сигнала | 45,000 wfms/s | 70,000 wfms/s | ||||||
| Горизонтальный масштаб (с/дел)) | 2ns/div - 1000s/div, step by 1 - 2 - 5 | 1ns/div - 1000s/div, step by 1 - 2 - 5 | ||||||
| Количество каналов | 4 | |||||||
| Дисплей | 8" color LCD, 800 x 600 pixels display | |||||||
| Частота дискретизации/точность времени реле | ±2.5 ppm | |||||||
| Входная связь | DC, AC, GND | |||||||
| Вертикальная чувствительность | 1mV/div - 10V/div (at input) | |||||||
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232, and CAN (optional) |
|||||||
| Декодирование шины (опционально) | I2C, SPI, RS232, CAN | |||||||
| Режим триггера | Auto, Normal, and Single | |||||||
| Вертикальный диапазон | ±2V(1mV/div～50mV/div)；±20V(100mV/div～1V/div)；±200V(2V/div～10V/div) | |||||||
| Математика сигналов | +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function | |||||||
| Коммуникационный интерфейс | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, and VGA (optional) | |||||||
| Частотомер | доступный | |||||||
| Источник питания | 100V - 240V AC, 50/60Hz, CAT II | |||||||
| Предохранитель | 2A, T class, 250V | |||||||
| Батарея (опционально) | 3.7V, 13200mA | |||||||
| Размеры (Ш х В х Г) | 340mmx177mmx90mm | |||||||
| Дополнительный модуль/функция | |
|---|---|
| VGA | VGA+AV port |
| WIF | Wifi |
| AWG | генератор сигналов произвольной формы (применяется только к XDS3104E 、XDS3064E，XDS3014, XDS3204E) |
| DMM | цифровой мультиметр |
| MTS | Сенсорный экран (емкостного типа) |
| Дополнительный комплект декодирования | |
|---|---|
| RS232 | RS232 |
| SPI | SPI |
| I2C | I2C |
| CAN | CAN |
Генератор сигналов
(Двухканальный AG является дополнительным для XDS3064E/XDS3104E;
одноканальный AG является дополнительным для XDS3104(A)/XDS3204(A)E.)
|
Максимальная частота |
25 МГц |
|
Частота выборки |
125 MS/sec |
|
Каналы |
2 или 1 |
|
Вертикальное разрешение |
14 бит |
|
Амплитудный диапазон |
2 mVpp - 6 Vpp |
|
Длина формы волны |
8 К |
|
Стандартные формы волны |
Синусоида, квадратичная, рампа и импульсная |
|
Произвольные формы волны |
Экспоненциальный рост, Экспоненциальное падение, Sin(x)/x, Пошаговая волна, Шум, и множество иных, всего 46 встроенных сигналов и определяемых пользователем форма сигнала произвольной формы |
Мультиметр
|
Полномасштабное считывание |
3¾ цифры (максимум 4000) |
|
Диоды |
0 V - 1 V |
|
Входное сопротивление |
10 MΩ |
|
Вкл./выкл. измерения |
<50(±30)Ω звуковой сигнал |
|
Ёмкость |
51.2nF - 100uF: ±(3%±3 цифры) |
|
Напряжение |
DCV: 400mV, 4V, 40V, 400V, 1000V: ±(1%±1digit) Max. input: DC 1000V ACV: 400mV, 4V, 40V, 400V: ±(1%±3digit) 750V: ±(1.5%±3digit) Частота: 40Hz - 400Hz, Max. Вход: AC 750V (виртуальная величина) |
|
Ток |
DCA: 40mA, 400mA: ±(1.5%±1 digit) 4A, 10A: ±(3%±3digit) ACA: 40mA: ±(1.5%±3digit) 400mA: ±(2%±1digit) 4A, 10A: ±(3%±3digit) |
|
Импеданс |
400Ω: ±(1%±3digit) 4KΩ~4MΩ: ±(1%±1digit) 40MΩ: ±(1.5%±3digit) |
Внешние спецификации прибора
|
Размеры |
340 mm × 177 mm ×90 mm (L*H*W) |
|
Вес |
Приблизительно 2.6 kg (без аксессуаров) |
