xDS2102A осциллограф 12 бит 2х100МГц 20М точек
- Полоса пропускания: 100 МГц, количество каналов: 2 канала+внешний вход синхронизации
- Высокое разрешение 12 бит
- Скорость выборки: 1 ГВ/с (Real time)
- Объем памяти: 20M точек
- Низкий уровень собственных шумов
- Усиление по вертикали: 1 мВ/дел до 10 В/дел.
- Диапазон развёртки: от 2 нс до 1000 с/дел.
- Высокая скорость захвата осциллограмм: 55000 осциллограмм/сек.
- Функции мультиметра: напряжение, ток, сопротивление, ёмкость (опция).
- Поддержка протокола SCPI
- Интерфейс: USB, LAN, VGA (опция), Wi-Fi (опция)
- Захват и декодирование: RS232, SPI, I2C, CAN.
Руководство пользователя xDS2102A (pdf.)
Программное обеспечение для xDS2102A (rar.)| Модель | xDS2102A |
| Разрешение по вертикали | 12 бит |
| Полоса пропускания | 100 МГц |
| Время нарастания фронта | < 3,5 нс |
| Количество каналов | 2 канала + вход внешней синхронизации |
| Чувствительность по вертикали | от 1 мВ/дел до 10 В/дел |
| Погрешность измерений | 1% |
| Скорость развертки | от 2 нс/дел до 1000 с/дел |
| Память | 20М точек |
Входные параметры
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ; 50 Ом ± 2% |
| Режимы входа | AC, DC, GND |
| Максимальное входное напряжение | 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms |
| Коэф. деления (стандартных пробников) | х1; х10 |
| Коррекция по по коэффициенту пробника | 0.001X - 1000X |
Система синхронизации
| Режимы синхронизации | авто, норм., единичный захват |
| Условия синхронизации | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опционально: I2C, SPI, RS232, CAN + декодирование I2C, SPI, RS232 и CAN |
| Источник синхронизации | СН1/CH2, внешний, внешний / 5, AC линия питания |
Система цифровой обработки
| Тип выборки | в реальном времени | |
| Скорость выборки | 1 ГВ/с - 8 бит, 500 МВ/с - 12 бит | |
| Сохранение осциллограмм | 100 во внутренней памяти | |
| Объем памяти | 20М точек | |
| Режим выборки | прямая выборка, регистрация пиков, усреднение | |
| Режим формирование формы | векторный, точечный | |
| Алгоритм востановления сигнала | sin(x)/x | |
Система измерений и математической обработки
| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Курсорные измерения | ручной режим установки курсоров, режим слежения (авто установка). delta-измерения |
| Функции математические | сложение, вычитание, умножение, деление, БПФ |
Общие характеристики
| Дисплей | 8" цветной LCD, 800 x 600 (опция сенсорного дисплея 1024 x 768 IPS) |
| Интерфейсы | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, VGA (опционально), Wi-Fi (опционально) |
| Питание | 100-240 В, 45-440 Гц, <15 Вт |

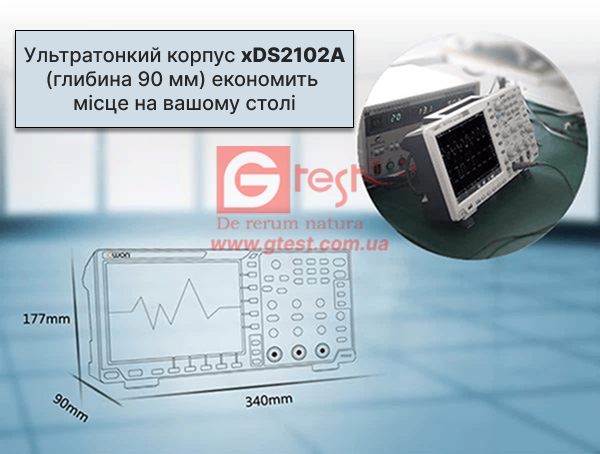

| Габариты | 340 (ширина) х 177 (высота) х 90 (глубина) |
| Масса | 2,6 кг. |

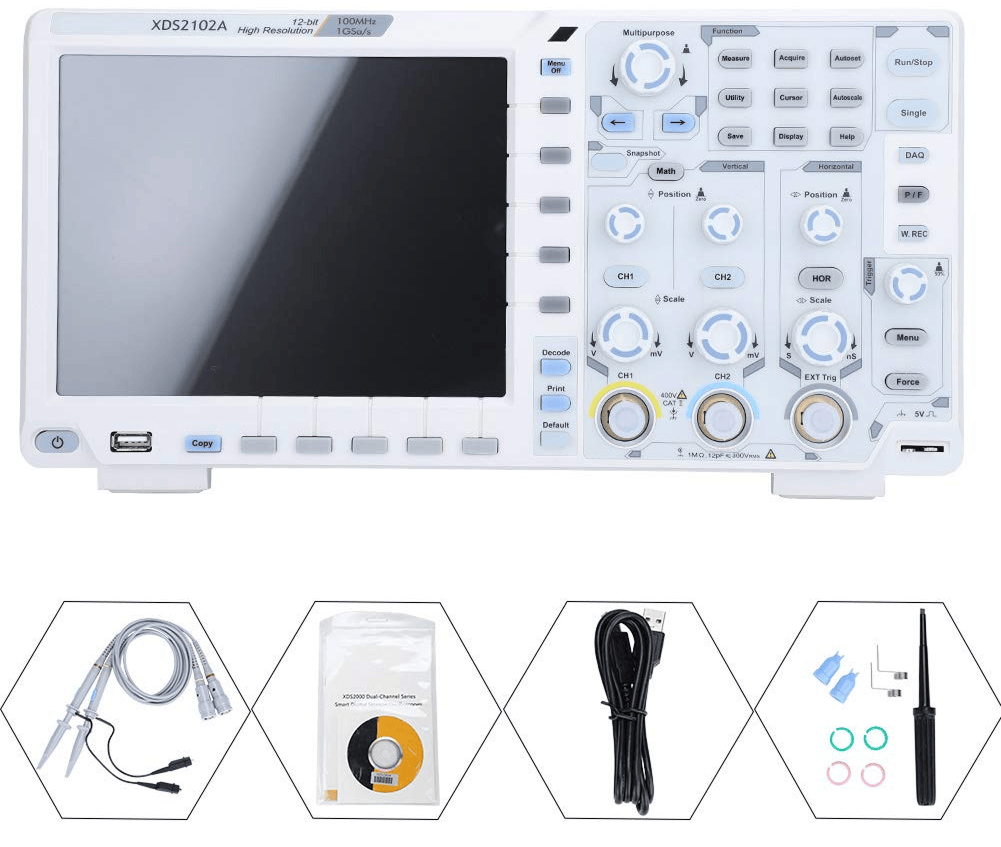

КОМПЛЕКТАЦИЯ
- Осциллограф xDS2102A - 1 шт.
- Пробники осциллографические - 2 шт.
- Кабель питания - 1 шт.
- Кабель USB - 1 шт.
- Программное обеспечение, CD-диск - 1 шт.
- Руководство пользователя - 1 шт.
- Гарантийный талон - 1 экз.
В комплект поставки xDS2102A включены осциллографические щупы P5100 (2 шт.) с переключаемым коэффициентом деления 1:1 и 1:10. Максимальное рабочее напряжение для щупа P5100 в режиме деления 1:10 не должно превышать 600 В. В том случае, если требуется выполнять анализ сигналов с большим напряжением рекомендуем осциллографические щупы P4100 (100 МГц, деление 1:100) или P4250 (250 МГц, деление 1:100) с максимальным рабочим напряжением до 2000 В.

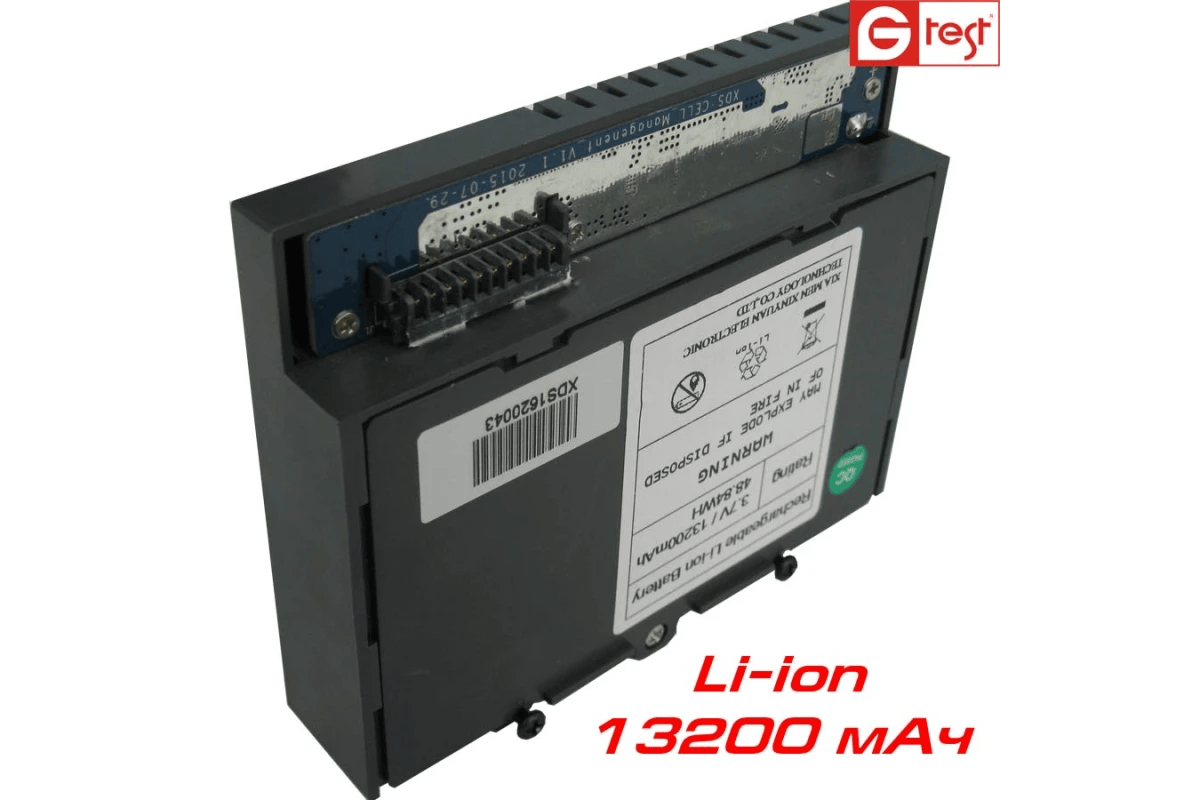

ОПЦИИ
12-битное высокое вертикальное разрешение, большой 8-дюймовый четкий TFT-дисплей
Серия XDS представляет 12-битный аппаратный АЦП, точность которого в 16 раз выше, чем у других 8-битных осциллографов на рынке. Это сделает результаты измерений более четкими. Если вам нужно проверить сбой без помех от базового шума. Это также отвечает требованиям высокоточных измерений.

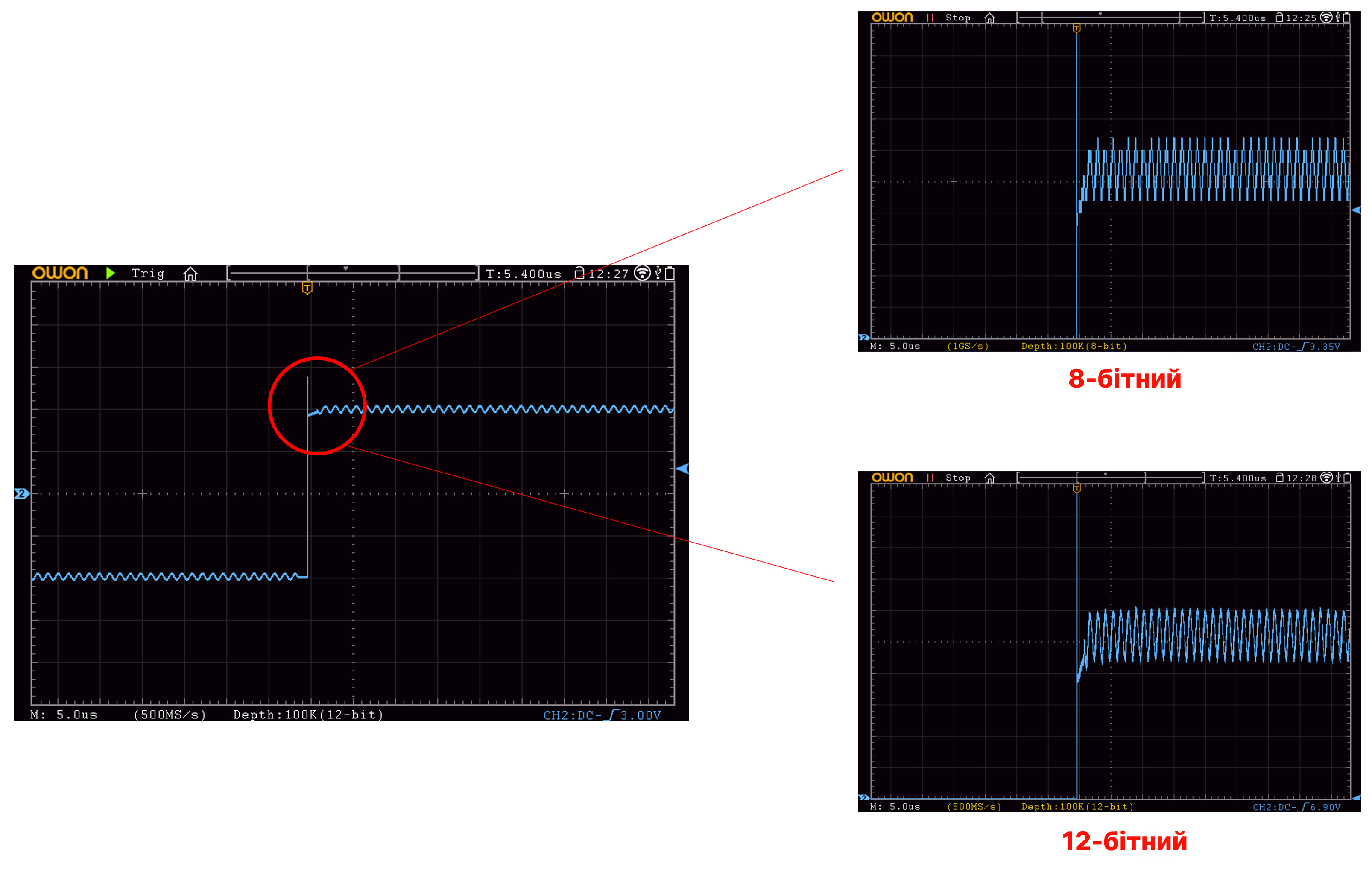

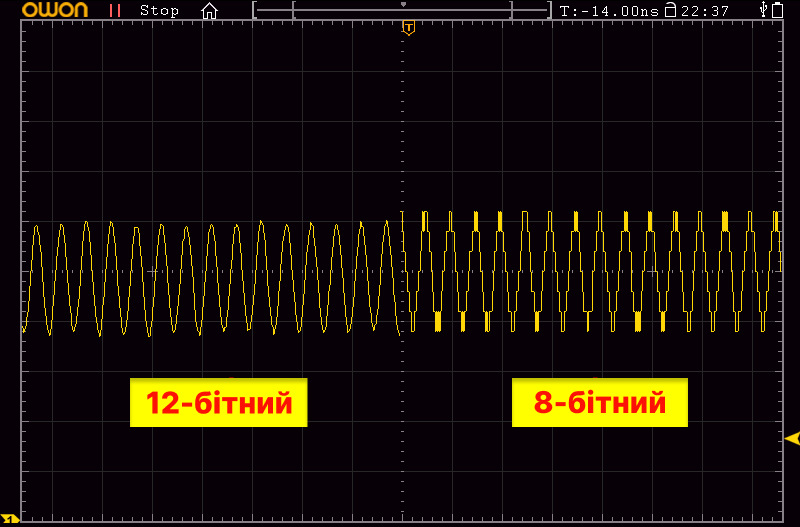

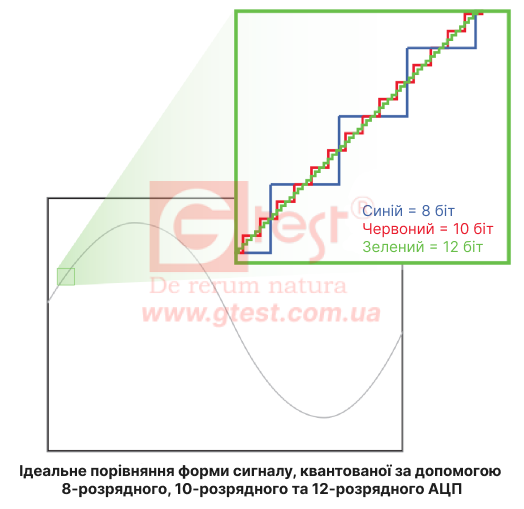

При той же исходной форме сигнала 12-битный АЦП может отображать более подробную форму, в то время как 8-битный АЦП форма сигнала становится размытой.

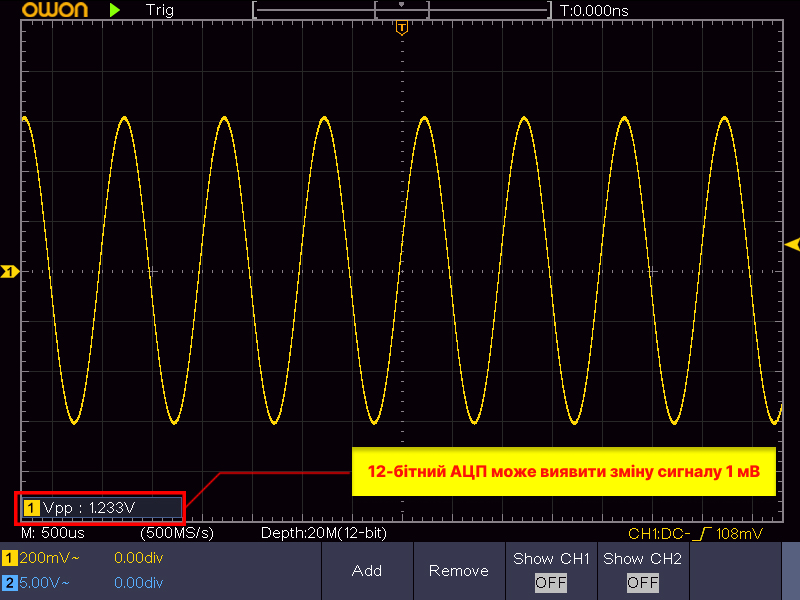

12-битный АЦП обеспечивает точное измерение значения. Таким образом, осциллограф может обнаружить изменение
сигнала в 1 мВ, тогда как обычный осциллограф на рынке может обнаружить только изменение в 10 мВ.

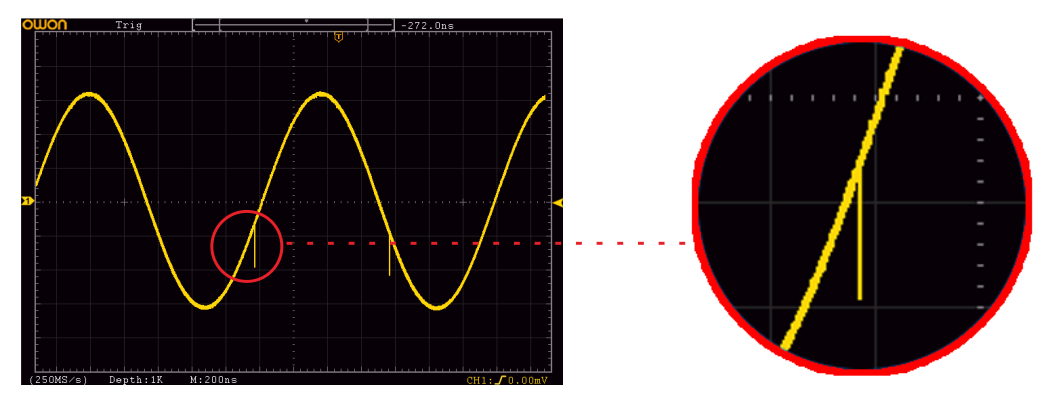

Максимальная частота обновления сигнала 55 000 кадров/сек.

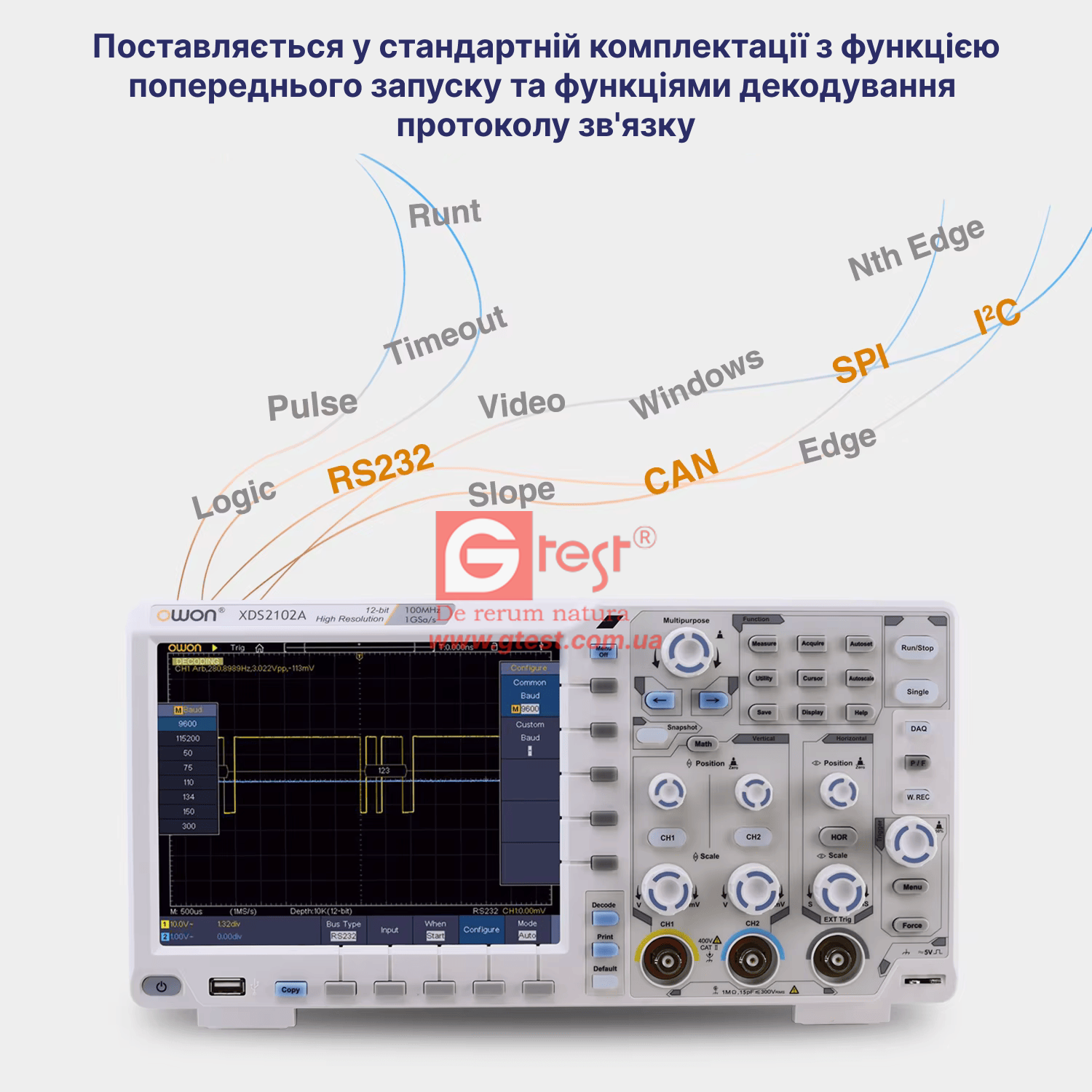

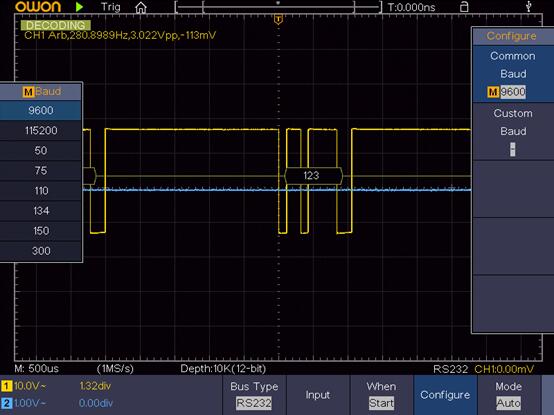

Стандартная функция декодирования SPI/I2C/RS232/CAN
XDS 2102A — стандартный с длиной записи 20 Мт. Может храниться больше информации о волнах.

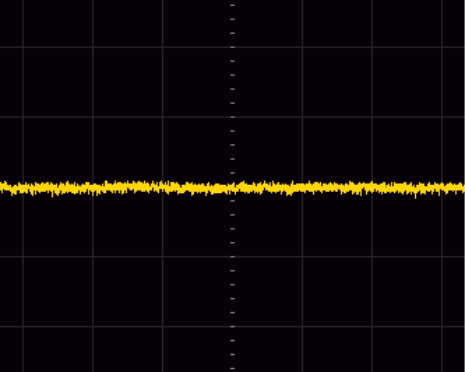

Базовый шум XDS2102A низок, шум занимает всего 3 небольших деления ниже 1 мВ/дел.
Это позволяет измерять слабый сигнал.
Варианты написания: xDS2102A, xDS-2102A
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
