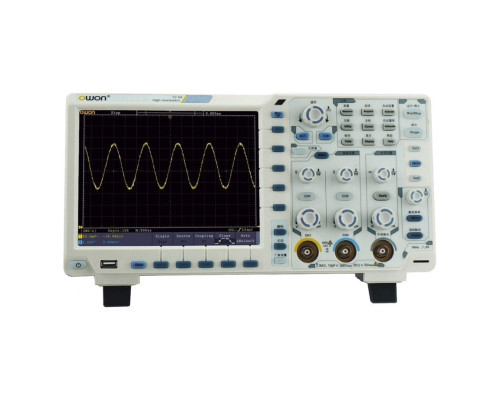

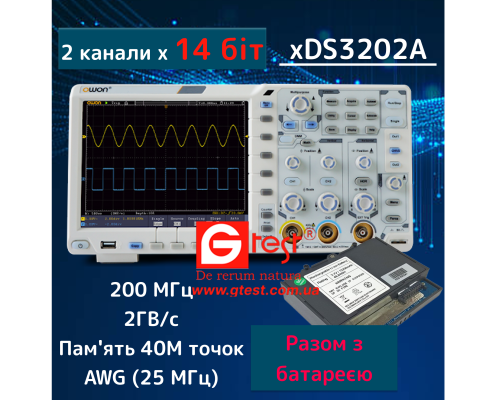

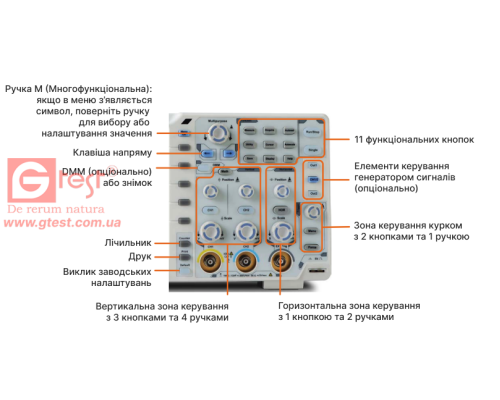

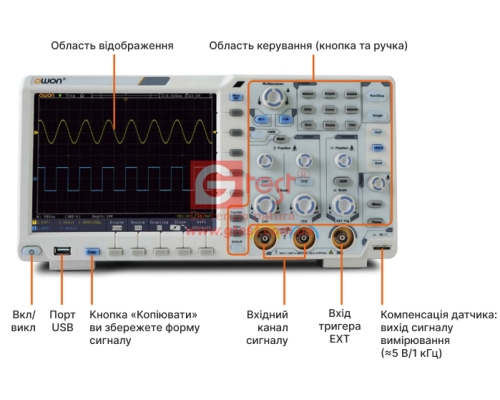

xDS3202A осциллограф 14 бит 2х200МГц 40М точек
Особенностью осциллографов xDS3202А является АЦП высокого разрешения - 14 бит, позволяющий достичь повышенной точности при амплитудных измерениях (погрешность 1%), а также большой объём памяти - 40М точек, высокая скорость захвата осциллограмм - 75 000 форм. сигналов / сек., малый уровень собственных шумов обеспечивающий усиление от 1 мВ/дел.
Для расширения функциональности доступны опции: функциональных генераторов AWG (1 канал х 25 МГц, 2 канала х 25 МГц), мультиметра. Декодирование протоколов RS232, SPI, I2C, CAN в стандартной конфигурации. Стандартная поставка включает интерфейсы 2хUSB, LAN, опционально Wi-Fi и VGA.

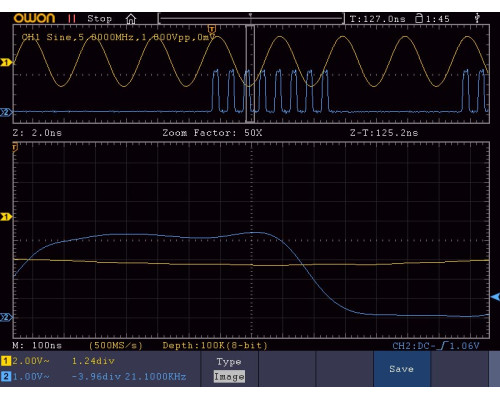

Осциллограф xDS3202А относится к серии "портативных осциллографов" компании OWON, портативность обеспечивает опция - аккумуляторная батарея, что позволяет эффективно использовать осциллограф там где нет сетевого питания или в случаях когда требуется гальваническая развязка по питанию. Отличительной особенностью модели XDS3202A является реализация функции "увеличительной линзы", пример применения которой представлен ниже.
Купить осциллограф xDS3202A можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
ОСОБЕННОСТИ
- Полоса пропускания: 200 МГц, количество каналов: 2 канала+внешний вход синхронизации
- Высокое разрешение 14 бит
- Скорость выборки: 1 ГВ/с (Real time)
- Объем памяти: 40M точек
- Низкий уровень собственных шумов
- Усиление по вертикали: 1 мВ/дел до 10 В/дел.
- Диапазон развёртки: от 2 нс до 1000 с/дел.
- Высокая скорость захвата осциллограмм: 75000 осциллограмм/сек.
- Встраиваемый модуль Wi-Fi (опция)
- Функции мультиметра: напряжение, ток, сопротивление, ёмкость (опция)
- Сенсорный дисплей 1024 x 768 IPS
- Поддержка протокола SCPI
- Интерфейс: USB, LAN, VGA (опция), Wi-Fi (опция)
- Захват и декодирование: RS232, SPI, I2C, CAN (опция)
- Генератор произвольных форм сигналов, 2 канала х 25 МГц (опция)
- Встраиваемая батарея (опция)
Руководство пользователя xDS3202A (pdf.)
Модельный ряд двух-канальных осциллографов xDS3000. Подробные технические спецификации (pdf.)
Программное обеспечение для xDS3202A (rar.)
| Модель | xDS3062A | xDS3102A | xDS3202 | xDS3202A | xDS3302 |
| Разрешение по вертикали | 12 бит | 12 бит | 8 бит | 14 бит | 8 бит |
| Полоса пропускания | 60 МГц | 100 МГц | 200 МГц | 300 МГц | |
| Время нарастания фронта | < 5,8 нс | < 3,5 нс | < 1,7 нс | < 1,25 нс | |
| Количество каналов | 2 канала + вход внешней синхронизации | ||||
| Чувствительность по вертикали | от 1 мВ/дел до 10 В/дел. | ||||
| Погрешность измерений | 1% | 1% | 3% | 1% | 3% |
| Скорость развертки | от 2 нс/дел. до 1000 с/дел. | от 1 нс/дел. до 1000 с/дел. | |||
| Память | 40М точек |
||||
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2% |
| Режимы входа | AC, DC, GND |
| Максимальное входное напряжение | 1 MОм ≤ 300 Vrms; 50 Ом ≤ 5 Vrms |
| Коэф. деления (стандартных пробников) | х1; х10 |
| Коррекция по по коэффициенту пробника | 0.001X - 1000X |
Система синхронизации
| Режимы синхронизации | авто, норм., единичный захват |
| Условия синхронизации | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опционально: I2C, SPI, RS232, CAN + декодирование I2C, SPI, RS232 и CAN |
| Источник синхронизации | СН1/CH2, внешний, внешний / 5, AC линия питания |
Система цифровой обработки
| Тип выборки | в реальном времени | |
| Скорость выборки | xDS3062A / 3102A: 1 ГВ/с - 8 bit, 500 МВ/с - 12 bit xDS3202A: 1 ГВ/с - 8 bit, 500 МВ/с - 12 bit, 100 МВ/с - 14 bit xDS3202: 2 ГВ/с - 8 bit |
|
| Сохранение осциллограмм | 100 во внутренней памяти | |
| Объем памяти | 40М точек | |
| Режим выборки | прямая выборка, регистрация пиков, усреднение | |
| Режим формирование формы | векторный, точечный | |
| Алгоритм востановления сигнала | sin(x)/x | |
Система измерений и математической обработки

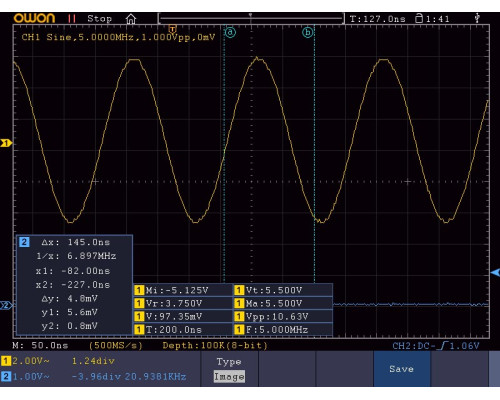

| Автоматические измерения | Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count |
| Курсорные измерения | ручной режим установки курсоров, режим слежения (авто установка). delta-измерения |
| Функции математические | сложение, вычитание, умножение, деление, БПФ |
| Входной импеданс | 10 МОм, максимальный вход max input: AC 750V / DC 1000V | |
| Напряжение | VDC: 400 мВ, 4 В, 400 В: ±(1 ± 1 е.м.р) VAC: 4 В, 40 В, 400 В: ±(1 ± 3 е.м.р.); частота: 40 Гц - 400 Гц |
|
| Ток | DC: 40 мА, 400 мА: ±(1,5% ± 1 е.м.р); 10 A: ±(3% ± 3 е.м.р) AC: 40 мА: ±(1,5% ± 3 е.м.р), 400 мА: ±(2% ± 1 е.м.р), 10 A: ±(3% ± 3 е.м.р) |
|
| Сопротивление | 400 Ом: ±(1% ± 3 digits), 4 кОм - 40 МОм: ±(1% ± 1 е.м.р) | |
| Ёмкость | 51,2 нФ - 100 мкФ: ±(3% ± 3 е.м.р) | |
| Количество отсчётов | 3¾ разрядов (4000 отсчётов) | |
| Тестирование диодов | до 1,5 В; тест на проводимость | |

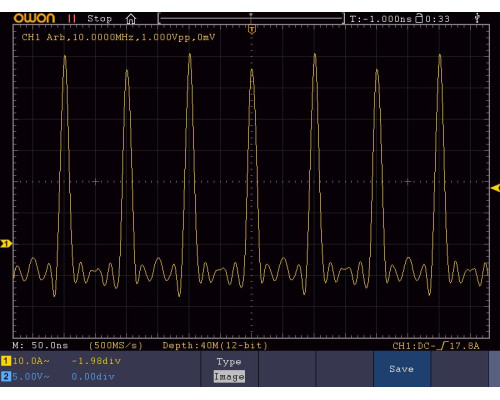

Генератор произвольных форм сигналов (опция)
| Полоса | 25 МГц | 50 МГц |
| Скорость выборки | 125 МВ/с | 250 МВ/с |
| Разрешение | 14 бит | |
| Амплитуда | от 10 мВ до 6 В | |
| Цифровой мультиметр | DMM | |
| Длинна формы сигнала | 8к точек | |
| Стандартные формы сигналов | синус, треугольник, меандр, импульс | |
Общие характеристики
| Дисплей | 8" цветной сенсорный LCD 1024 x 768 IPS |

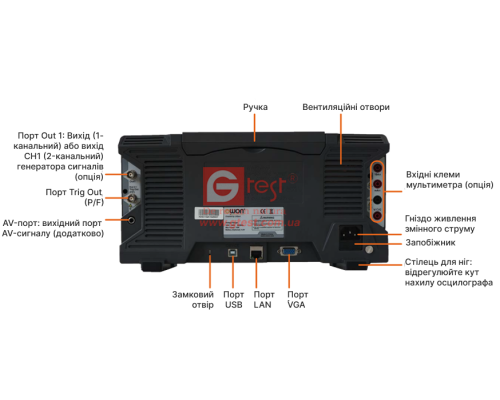

| Интерфейсы | USB host, USB device, USB port for PictBridge, Trig Out (P/F), LAN, VGA (optional), Wi-Fi (optional) |
| Питание | 100-240 В, 45-440 Гц, <15 Вт |
| Батарея | опционально батарея: 13,2 А/ч; 3,7 В |
| Габариты | 340 (ширина) х 177 (высота) х 90 (глубина) |
| Масса | 2,6 кг. |
КОМПЛЕКТАЦИЯ
- Осциллограф xDS3202A - 1 шт.
- Пробники осциллографические - 2 шт.
- Кабель питания - 1 шт.
- Кабель USB - 1 шт.
- Программное обеспечение, CD-диск - 1 шт.
- Руководство пользователя - 1 шт.
- Гарантийный талон - 1 экз.
В комплект поставки xDS3062A включены осциллографические щупы P5100 (2 шт.) с переключаемым коэффициентом деления 1:1 и 1:10. Максимальное рабочее напряжение для щупа P5100 в режиме деления 1:10 не должно превышать 600 В. В том случае, если требуется выполнять анализ сигналов с большим напряжением рекомендуем осциллографические щупы P4100 (100 МГц, деление 1:100) или P4250 (250 МГц, деление 1:100) с максимальным рабочим напряжением до 2000 В.

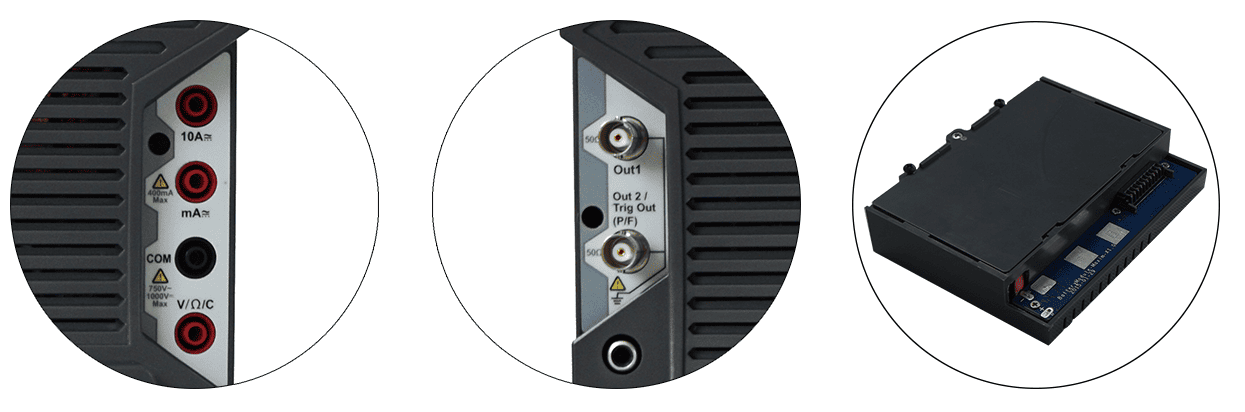

Опции
| Интерфейс VGA | VGA |
| Интерфейс Wi-Fi | Wi-Fi |
| Цифровой мультиметр | DMM |
| Генератор сигналов произвольных форм, 1 канал х 25 МГц | AWG1 |
| Генератор сигналов произвольных форм, 2 канала х 25 МГц | AWG2 |
| Аккумуляторная батарея | xDS-BAT |

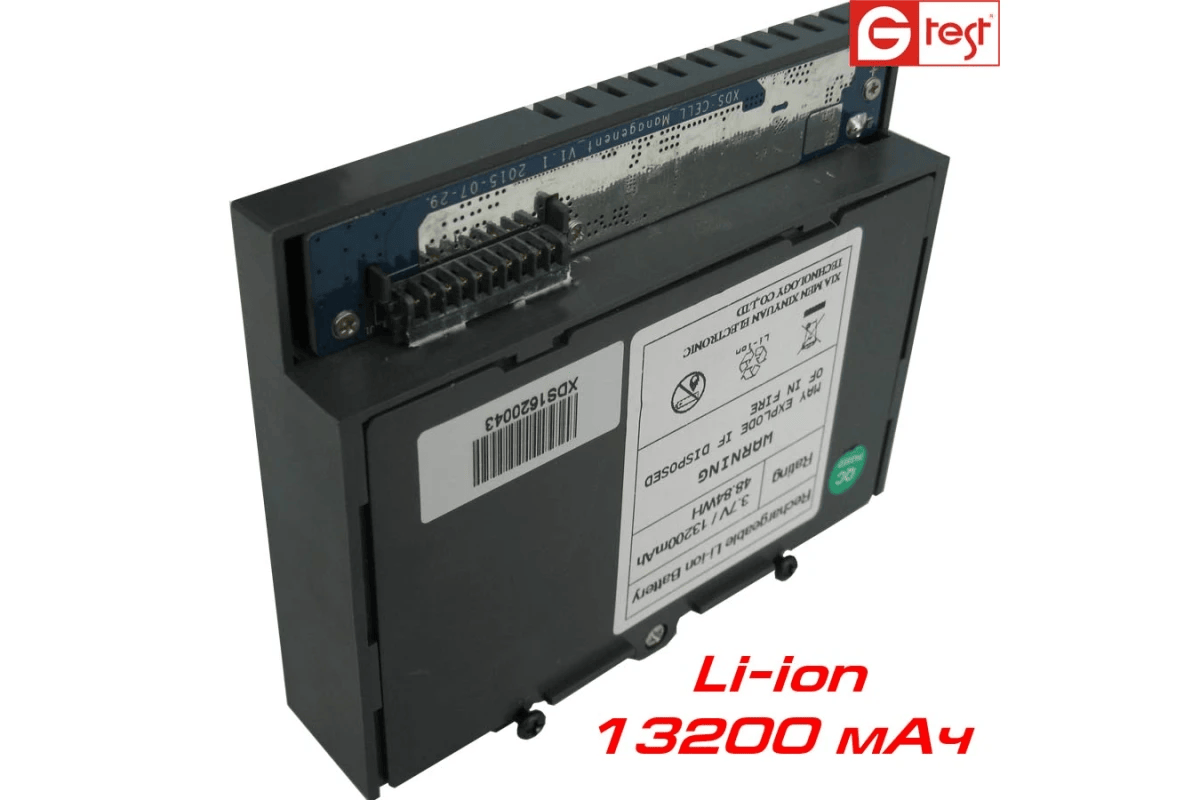

xDS-BAT 13200 мАч аккумуляторая батарея для осциллографов OWON серии xDS3000

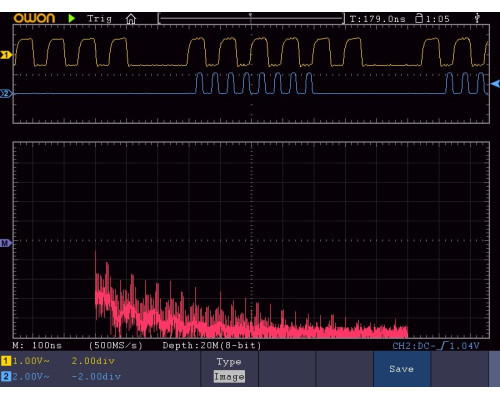

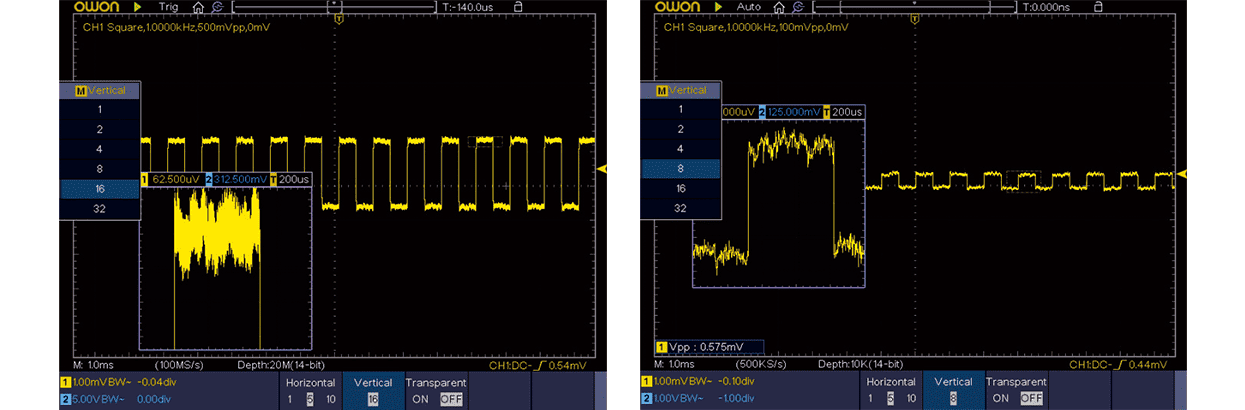

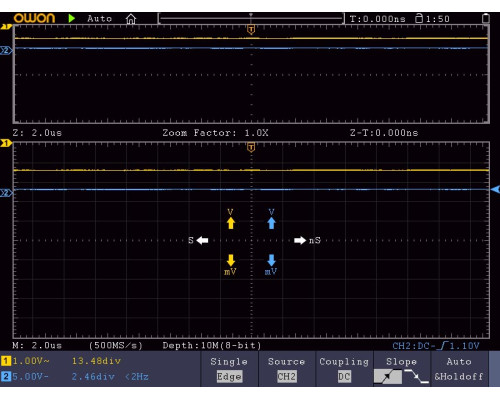

12/14-битный АЦП и оригинальная функция увеличителя
Серия XDS представляет 12/14-битный аппаратный АЦП, точность в 16/64 раза выше, чем у других осциллографов на рынке. Оснащенный оригинальной функцией увеличителя OWON, он может наблюдать сигнал вплоть до 31,25 мкВ/дел.

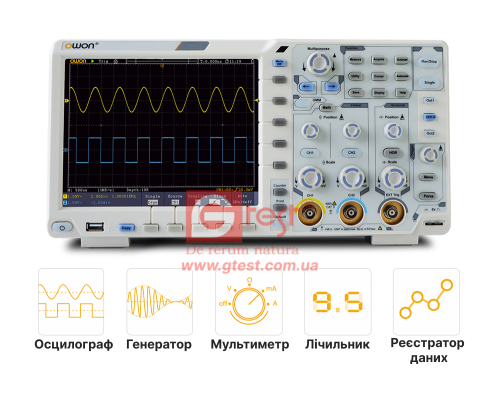

Многофункциональный мобильный тестер
Осциллограф + генератор сигналов + мультиметр + регистратор данных + частотомер + декодер. Поддержка Li-on аккумулятора для реализации плавающего теста.

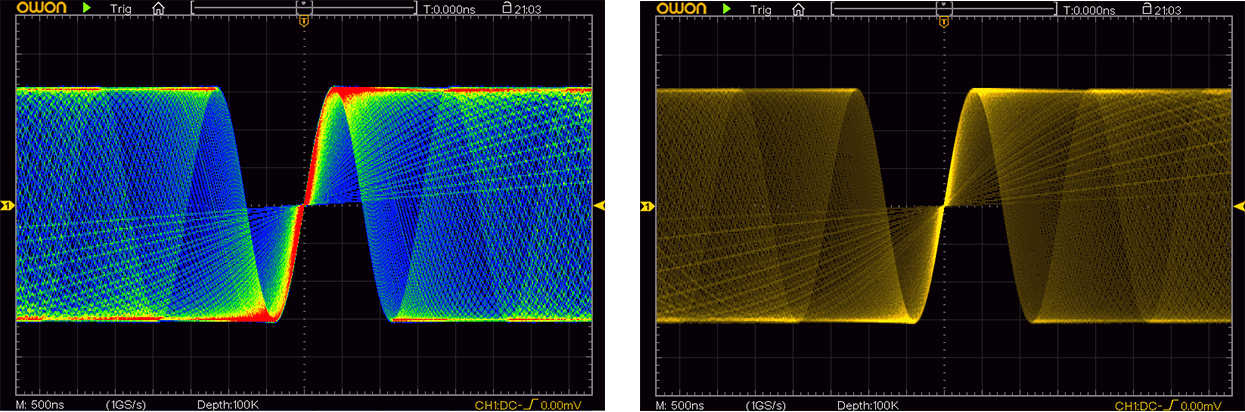

Максимальная частота обновления сигнала 70 000 кадров/сек, многоуровневая шкала серого и отображение цветовой температуры

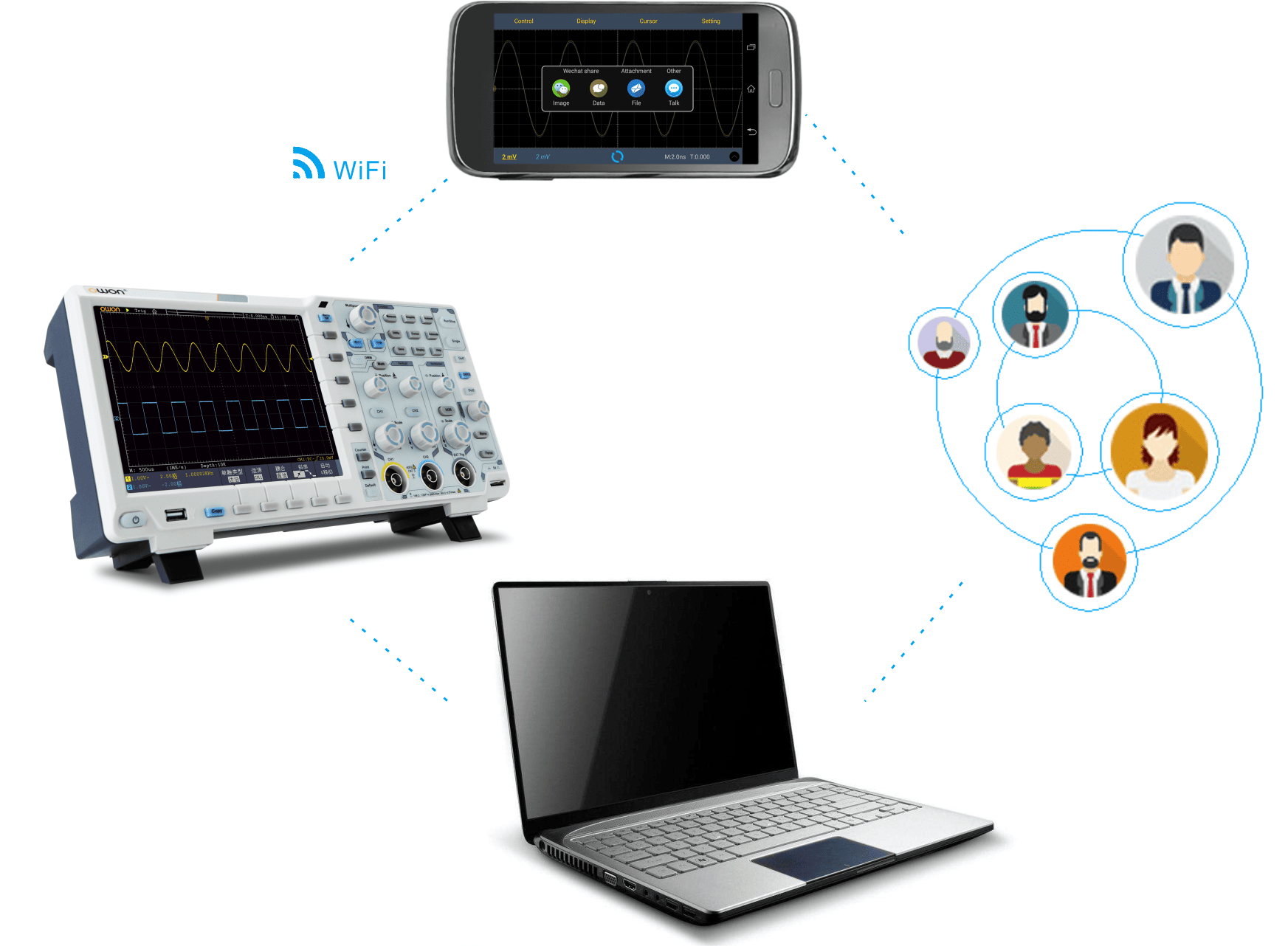

Функция Wi-Fi

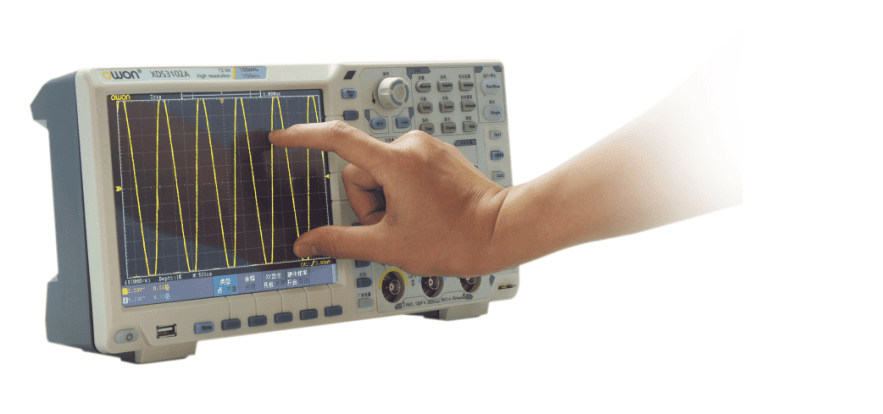

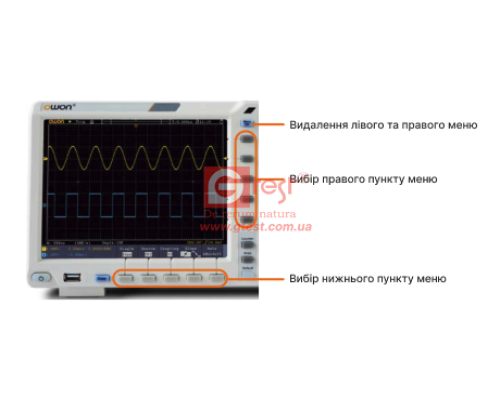

Мультисенсорный экран, простота в использовании
УСТАНОВКА АККУМУЛЯТОРНОЙ БАТАРЕИ В ОСЦИЛОГРАФ XDS3202A, превращающий прибор в портативный
