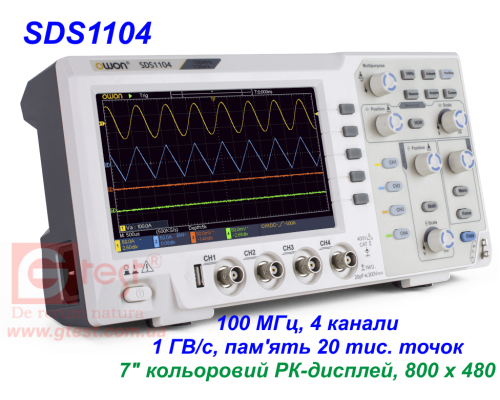

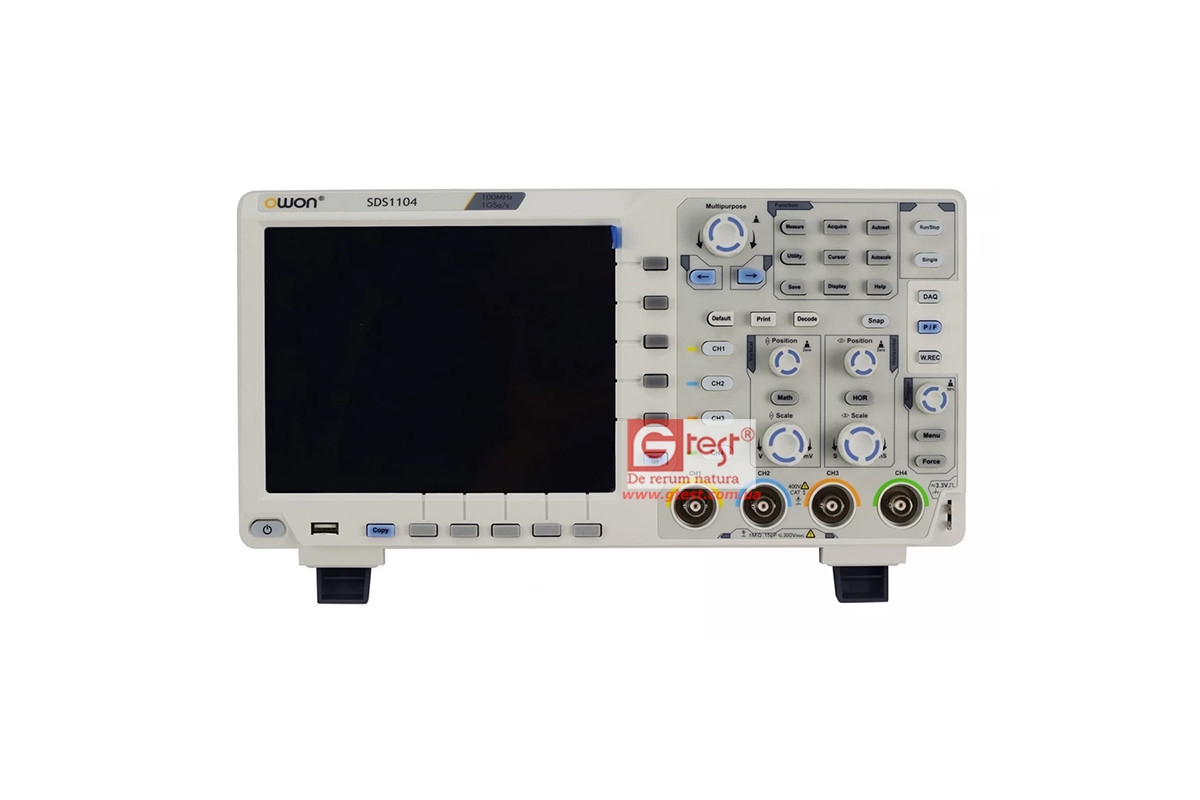

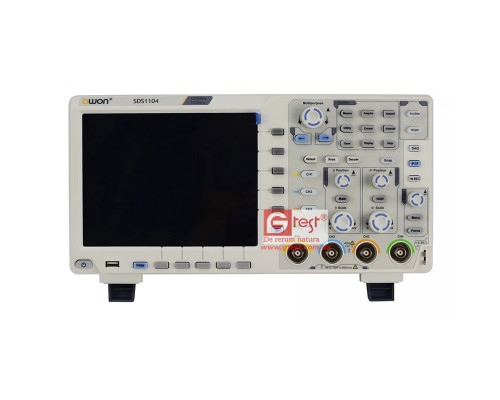

SDS1104 Осциллограф, 100 МГц, 4 канала
12 874грн.
Количество каналов
4Объём памяти
20кСкорость выборки
1 ГВ/сДисплей
7" (17.8см)Полоса частот
100 МГцТип осциллографа

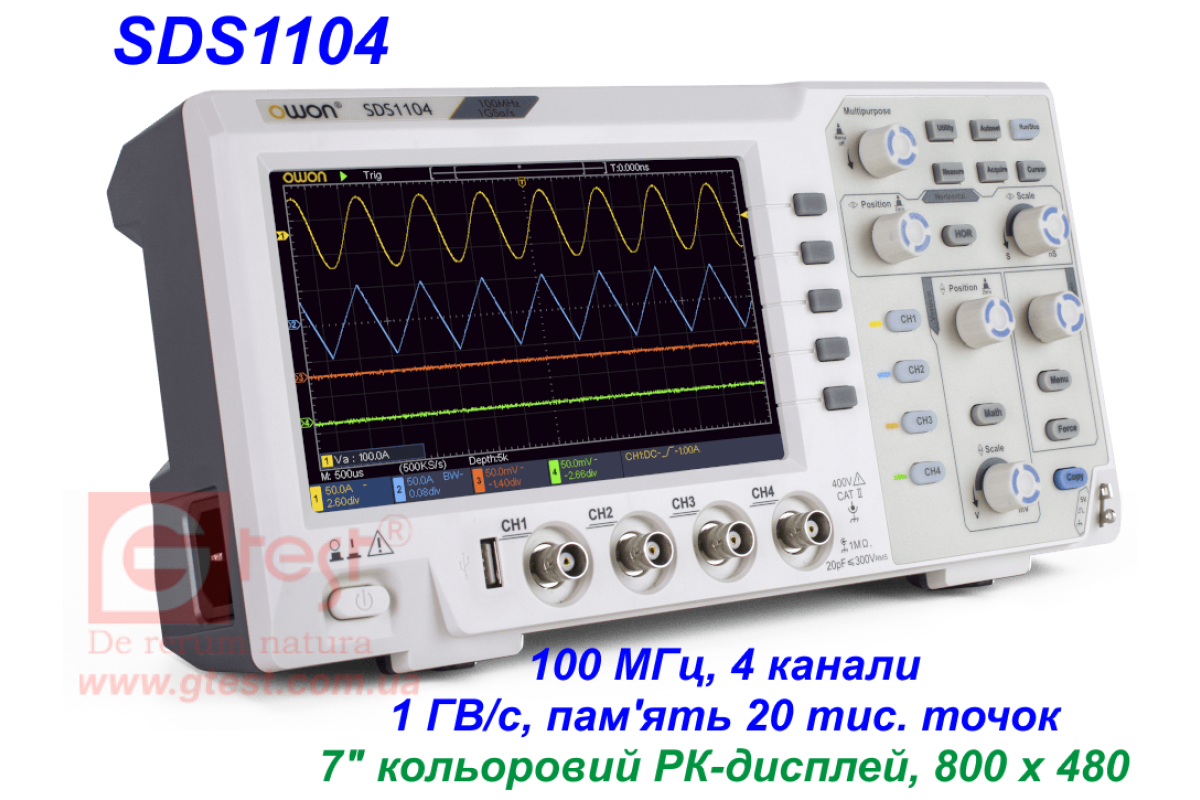

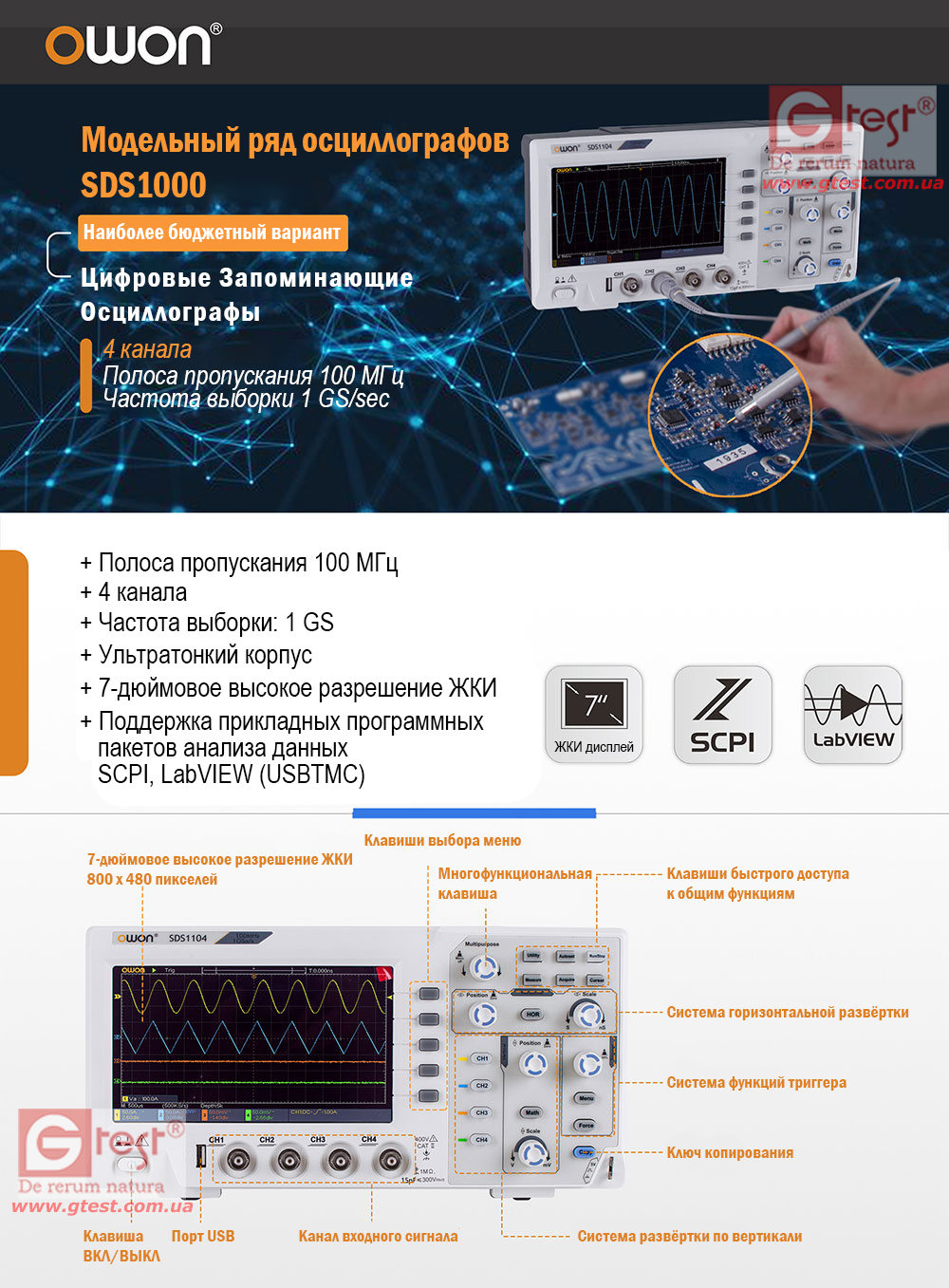

стационарныйSDS1104 4-x канальный недорогой осциллограф, производства компании OWON, обладает полосой пропускания 100 МГц, выборкой 1 ГВ/с, объемом памяти 10к точек.
К особенностям осциллографа OWON SDS1104 в первую очередь невысокая стоимость, а также небольшой объем памяти - 20к точек., и упрощенная система синхронизации поддерживающая два режима захвата - по уровню и видео.
Основное назначение осциллографа - применение для решения задач не требующих больших объемов памяти и сложных условий захвата.
ОСОБЕННОСТИ
• Полоса пропускания: 100 МГц
• Количество каналов: 4 канала + внешний вход синхронизации
• Скорость выборки: 1 ГВ/с (Real time)
• Объем памяти: 20к точек
• Дисплей 7" TFT разрешение: 800 х 480
• Интерфейс: USB
• Полоса пропускания: 100 МГц
• Количество каналов: 4 канала + внешний вход синхронизации
• Скорость выборки: 1 ГВ/с (Real time)
• Объем памяти: 20к точек
• Дисплей 7" TFT разрешение: 800 х 480
• Интерфейс: USB

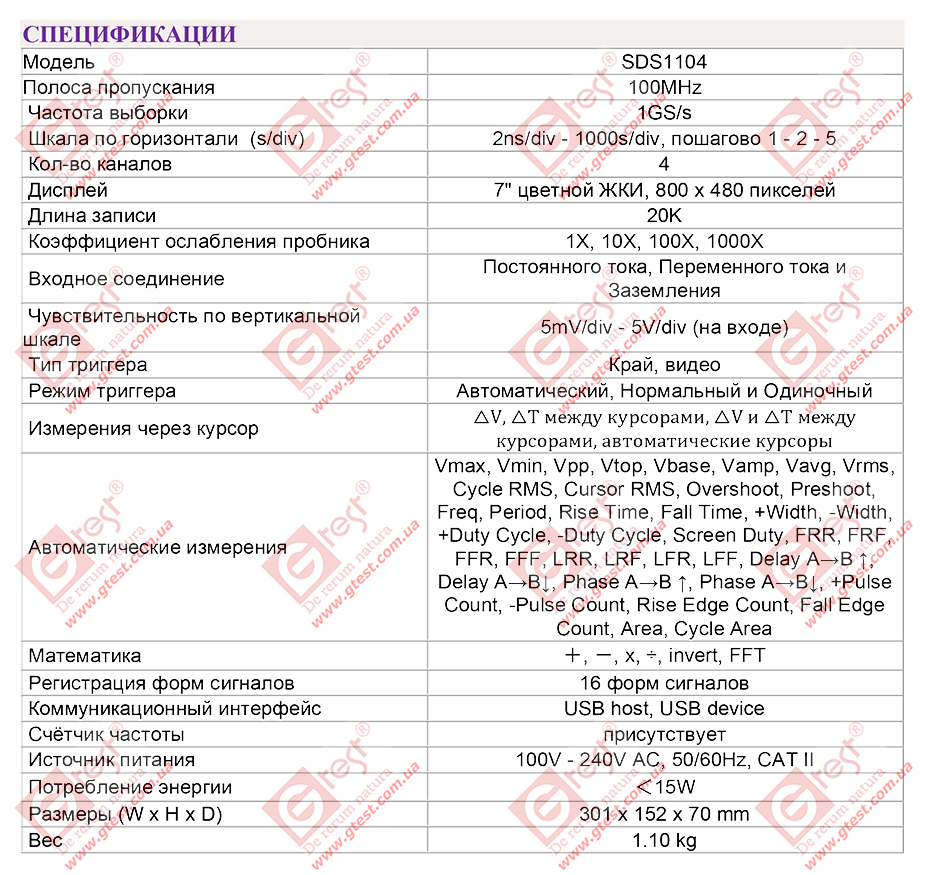

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
SDS1104 | ||
Полоса пропускания | 100 МГц | |
Скорость развертки | от 2 нс/дел до 1000 с/дел | |
Количество каналов | 2 канала + вход внешней синхронизации | |
Чувствительность по вертикали | от 5 мВ/дел до 5 В/дел. | |
Погрешность измерений | 3% | |
Время нарастания | 3,5 нс | |
Разрешение по вертикали | 8 бит |
Входные параметры
Входной импеданс | 1 МОм, 15 пФ |
Режимы входа | AC, DC, GND |
Максимальное входное напряжение | ± 400 В ампл., САТI, САТII |
Коэф. деления (стандартных пробников) | х1; х10 |
Корекция по поэффициенту пробника | х1; х10; х100; х1000 |
Система синхронизации
Режимы синхронизации | авто, норм., единичный захват |
Условия синхронизации | по уровню, видео |
Источник синхронизации | СН1, CH2 |
Система цифровой обработки
Тип выборки | в реальном времени |
Скорость выборки | 1 ГВ/с |
Эквивалентная скорость выборки | нет |
Объем памяти | 20К |
Алгоритм востановления сигнала | sin(x)/x |
Система измерений и математической обработки

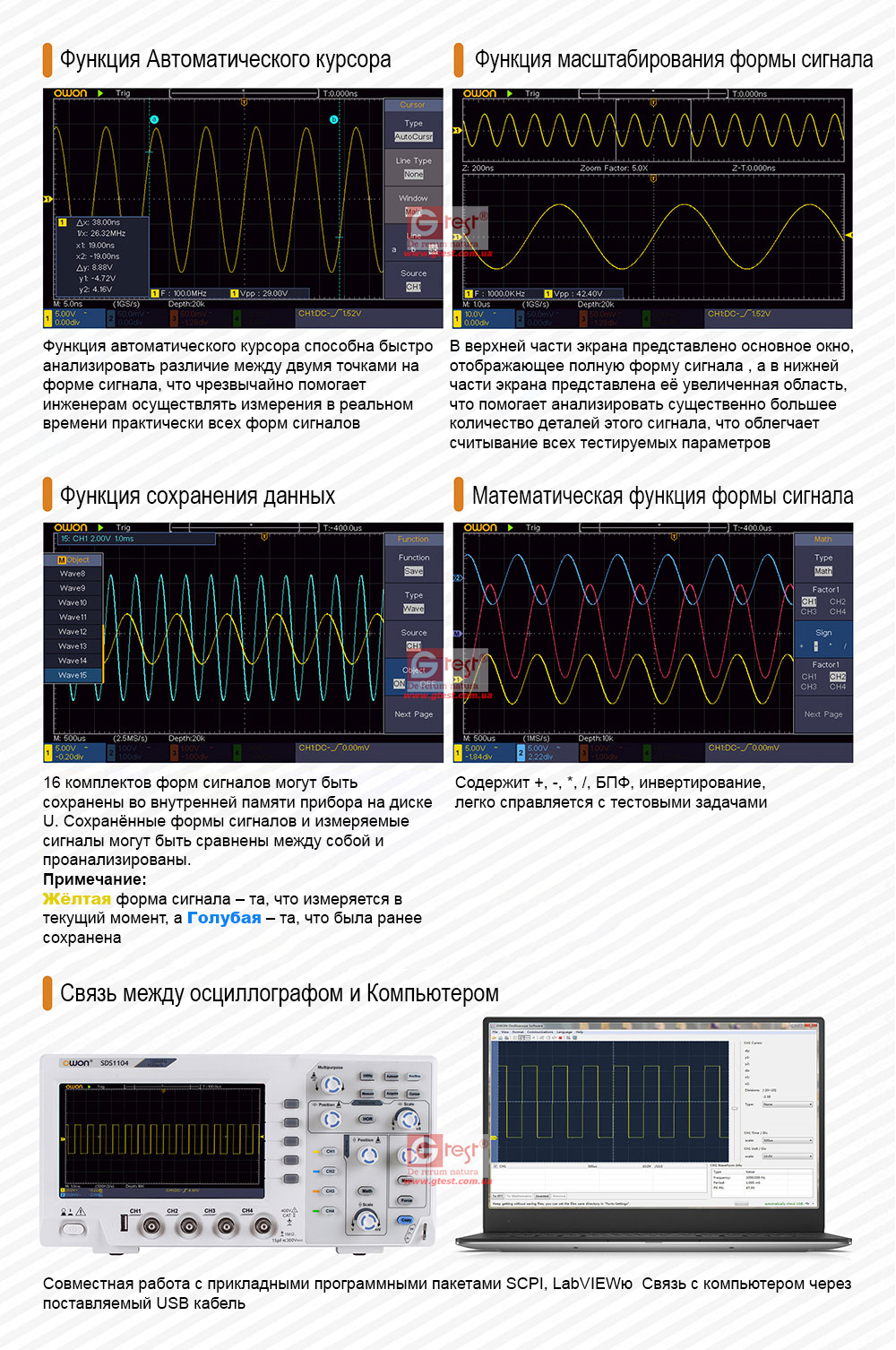

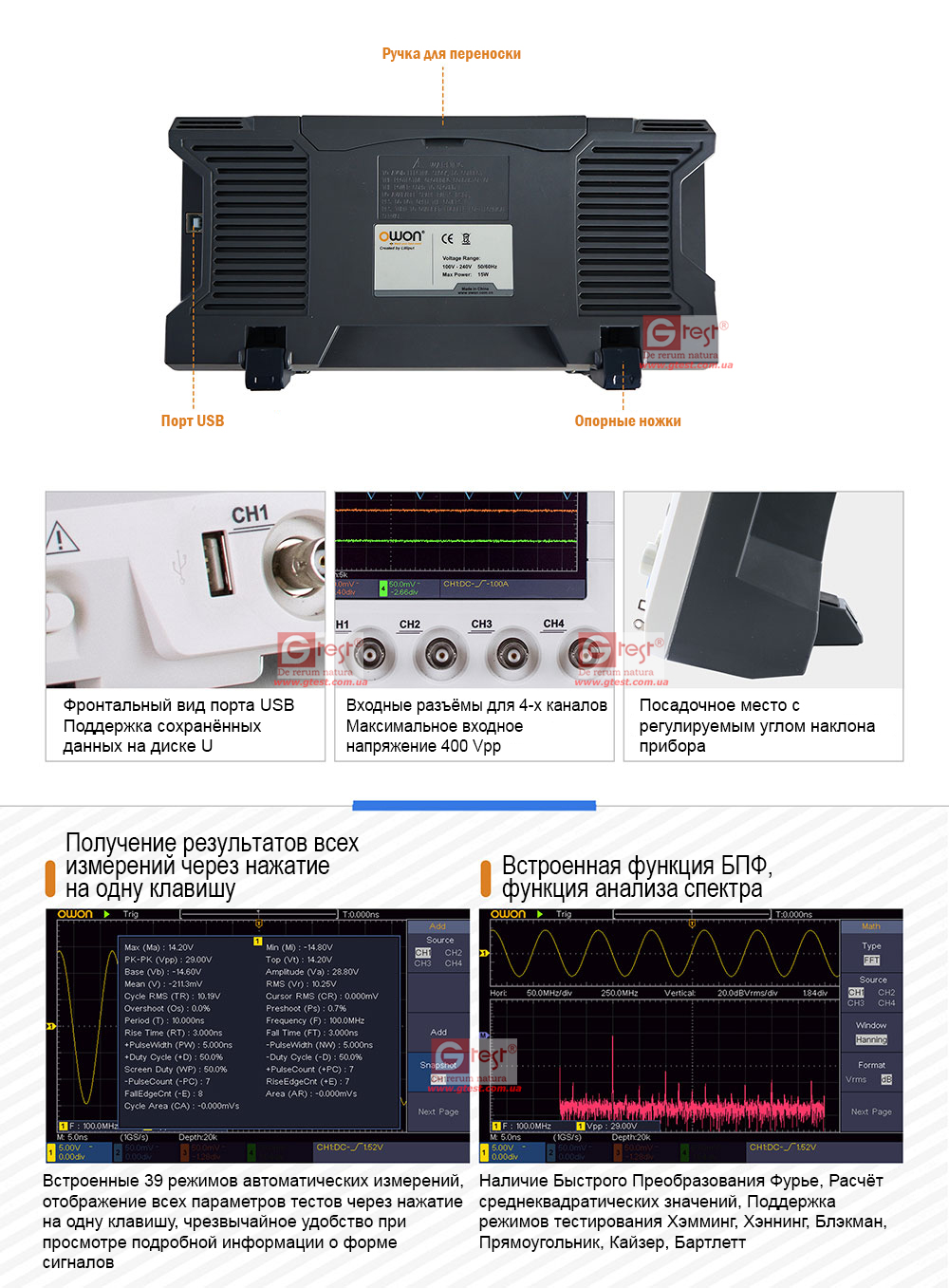

Автоматические измерения | Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area |
Функции математические | сложение, вычитание, умножение, деление, БПФ |
Общие характеристики
Дисплей | 7" технология TFT, подсветка LCD |
Разрешение | 800 х 480 |
Питание | 100-240 В, 45-440 Гц, <15 Вт |
Габариты | 301 (ширина) х 70 (глубина) х 110 (высота) |
Масса | 1,1 кг. |

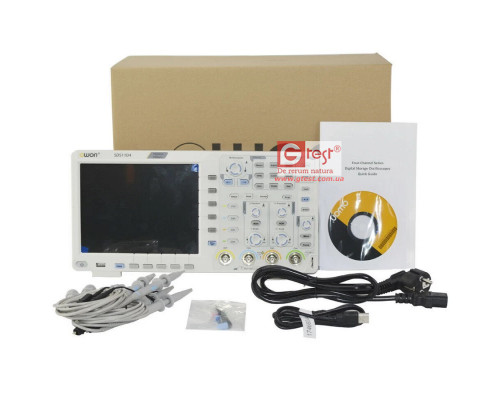

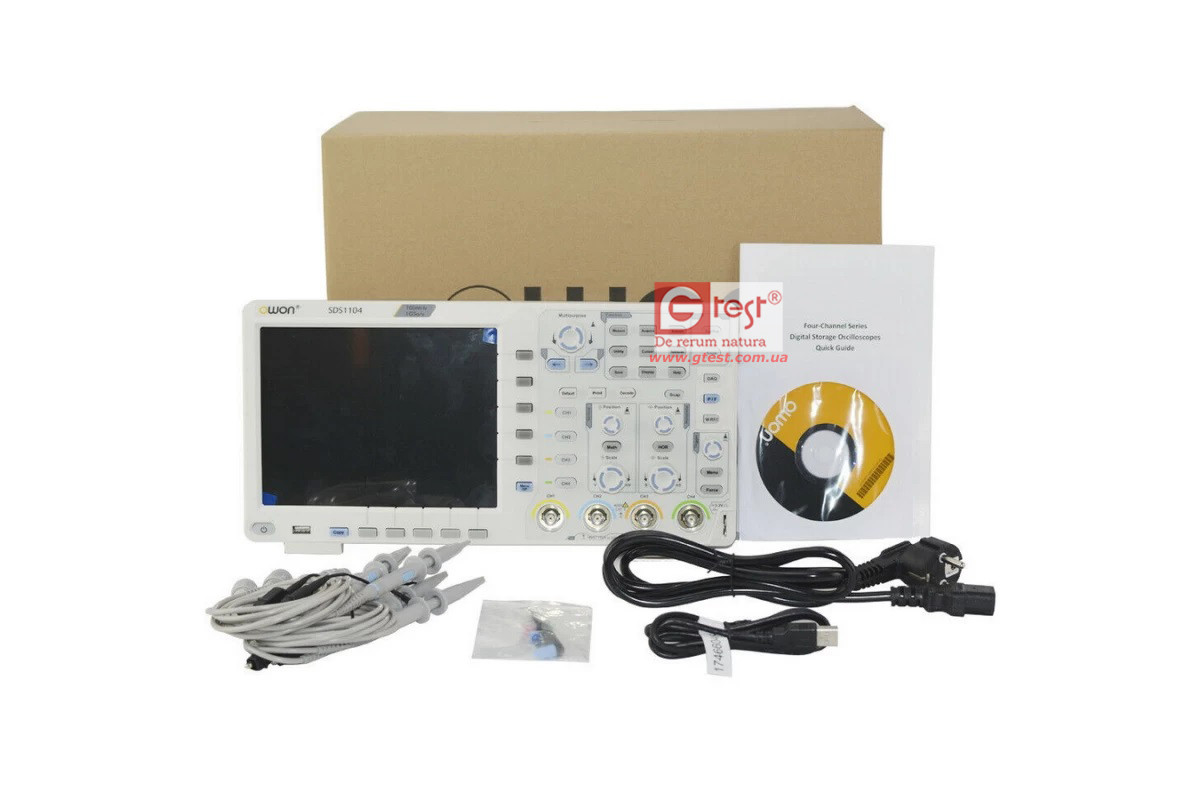

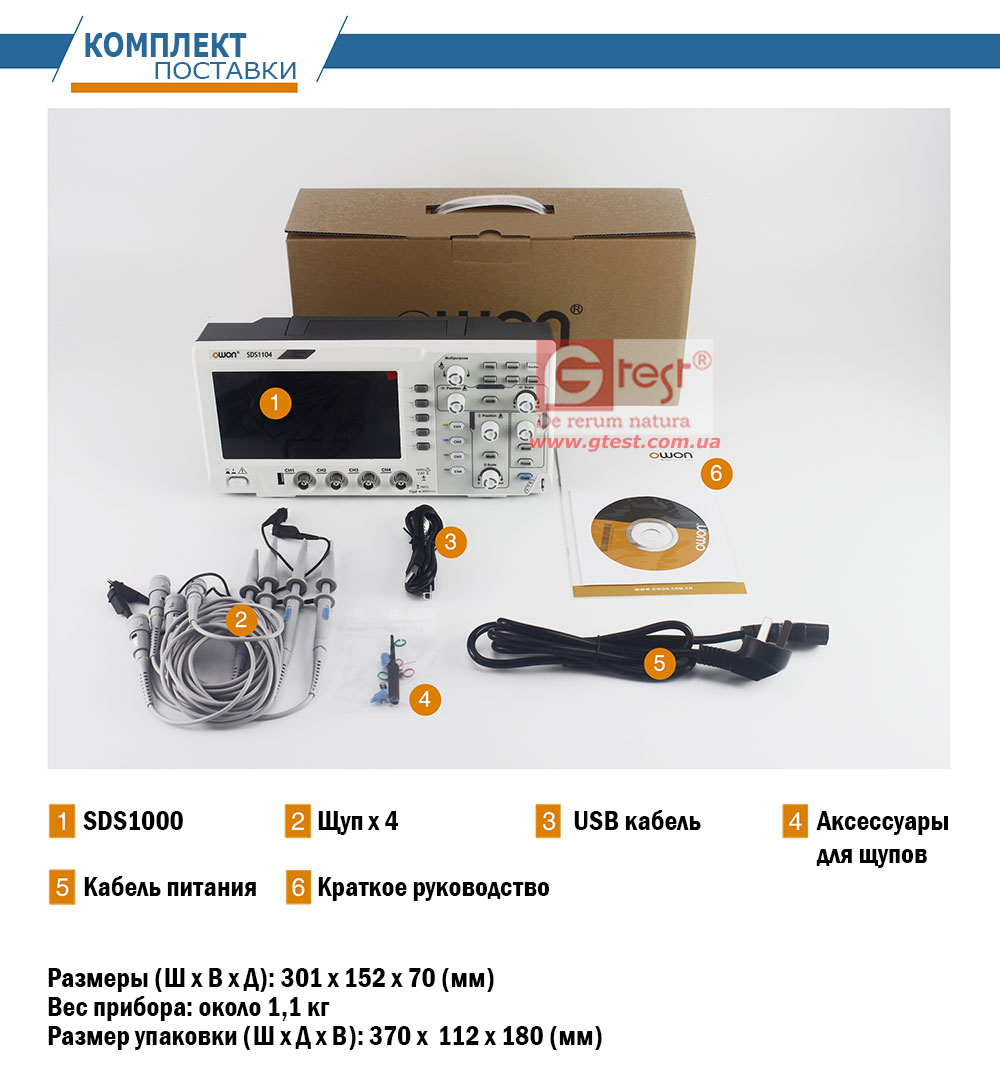

КОМПЛЕКТАЦИЯ
• Осциллограф SDS1104 - 1 шт. • Пробники осциллографические - 4 шт. • Кабель питания - 1 шт. • Кабель USB - 1 шт. • Руководство пользователя - 1 шт. • Гарантийный талон - 1 экз.
Варианты написания: SDS1104, SDS-1104
