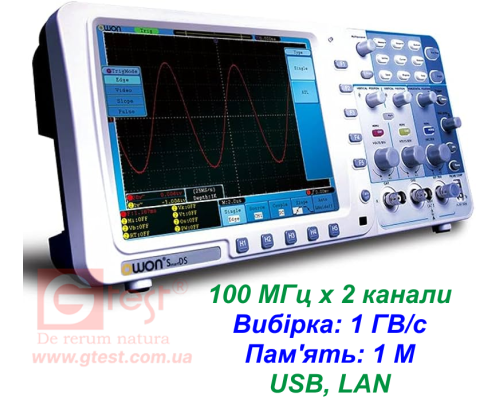

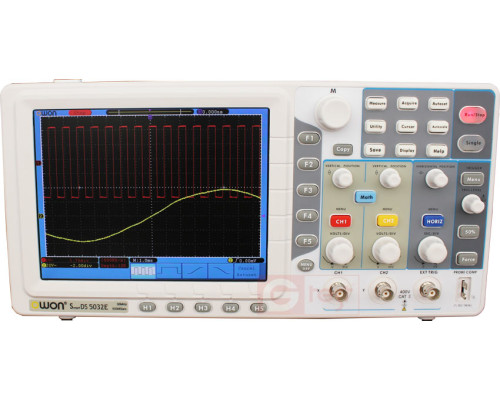

SDS7102E Осциллограф 100 МГц 2 канала

SDS7102E  2-x канальный цифровой осциллограф, производства компании OWON, обладает полосой пропускания 100 МГц, выборкой 1 ГВ/с.

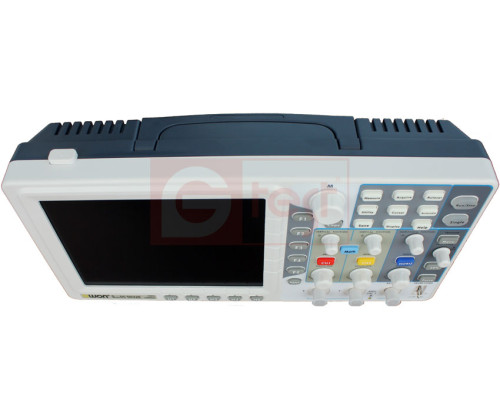

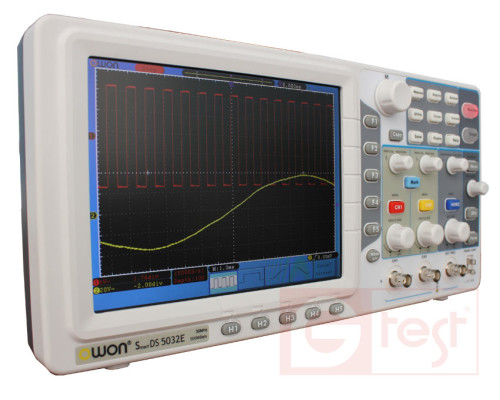

К особенностям осциллографа OWON SDS7102Е относится СТАНДАРТНЫЙ объём памяти в - 10К точек, и большой дисплей диагональю 8" (210 мм) и разрешением 800х600. Осциллограф  SDS7072Е несмотря на большой дисплей, очень компактен и удобен для переноски, и может комплектоваться кейсом, что упрощает задачу хранения и транспортировки.

В том случае если есть необходимость в осциллографе с автономным питанием, то рекомендуем рассмотреть модель SDS7102 (2х100 МГц, 1ГВ/с, 10М точек).





ОСОБЕННОСТИ
• Полоса пропускания: 100 МГц
• Количество каналов: 2 канала+внешний вход синхронизации
• Скорость выборки: 1 ГВ/с  (Real time)
• Объем памяти: 10К точек
• Дисплей 8" TFT разрешение: 800 х 600
• Поддержка SCPI команд программирования

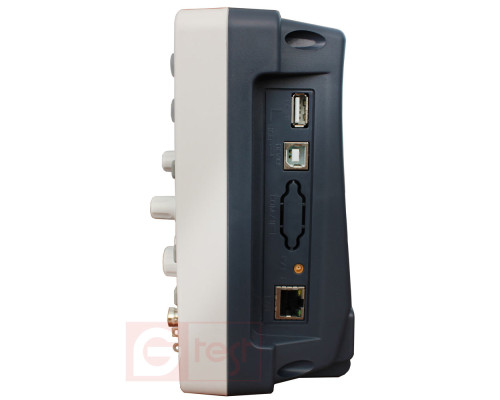

• Интерфейс: USB, LAN
• Функция записи и воспроизведения осциллограмм
• Функция тестирования по пределам PASS/FALL.





 Руководство пользователя OWON SDS7102E (рус.).

 Инструкции по эксплуатации осциллографа SDS7102







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Модель	SDS5032E	SDS6062E	SDS7072E	SDS7102E	SDS7122E
Полоса пропускания	30 МГц	60 МГц	70 МГц	100 МГц	125 МГц
Количество каналов	2 канала + вход внешней синхронизации
Чувствительность по вертикали	от 5 мВ/дел до 10 В/дел.		от 5 мВ/дел до 10 В/дел.
Погрешность измерений	3%
Разрешение по вертикали	8 бит
Скорость развертки	от 4 нс до 100 с	от 5 нс до 100 с	от 1 нс до 100 с
	шаг: 1 - 2 - 4

Входные параметры

Входной импеданс	1 МОм, 10 пФ
Режимы входа	AC, DC, GND
Максимальное входное напряжение	± 400 В ампл., САТI, САТII
Коэф. деления (стандартных пробников)	х1; х10
Корекция по поэффициенту пробника	х1; х10; х100; х1000

Система синхронизации

Режимы синхронизации	авто, норм., единичный захват
Условия синхронизации	по уровню, по параметру импульса,  видео, по нарастанию/спаду,  внешний запуск
Источник синхронизации	СН1/CH2, внешний, внешний / 5, AC линия питания

Система цифровой обработки

Тип выборки	в реальном времени
Скорость выборки	250МВ/с (SDS5032E); 500МВ/с (SDS6062E); 1 ГВ/с (SDS7072E, SDS7102E, SDS7122E)
Эквивалентная скорость выборки	нет
Объем памяти	10К (SDS5032E, SDS6062E); 100К/ опц. 1М (SDS7072E, SDS7102E, SDS7122E)
Режим выборки	прямая выборка, регистрация пиков, усреднение
Усреднение	4, 16, 32, 64, 128, 256
Режим формирование формы	векторный, точечный
Функция послесвечения	нет, 1 с, 2 с, 5 с, постоянно
Алгоритм востановления сигнала	sin(x)/x

Система измерений и математической обработки

Автоматические измерения	Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
Курсорные измерения	ручной режим установки курсоров, режим слежения (авто установка). delta-измерения
Функции математические	сложение, вычитание, умножение, деление, БПФ

Общие характеристики

Дисплей	8" (21 см) технология TFT, подсветка LCD
Разрешение	800 х 600

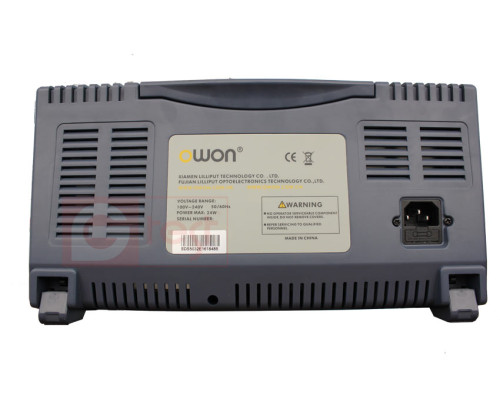

Питание	100-240 В, 45-440 Гц, <18 Вт
Габариты	348 (ширина) х 78 (глубина) х 170 (высота)
Масса	1,5 кг.



КОМПЛЕКТАЦИЯ
• Осциллограф SDS7102E - 1 шт.

• Пробники осциллографические   - 2 шт.

• Кабель питания - 1 шт.

• Кабель USB  - 1 шт.

• Программное обеспечение, CD-диск   - 1 шт.

• Руководство пользователя  - 1 шт.

• Гарантийный талон - 1 экз.

Опционально
• Сумка мягкая
• Память 10М точек только для моделей SDS7072E, SDS7102E, SDS7122E.

РЕКОМЕНДУЕМЫЕ АКСЕССУАРЫ

• Высоковольтный пробник P4100 с делителем 1:100 для безопасного измерения осциллографом напряжений до 2кВ.

• Токовый пробник СС65 для измерения постоянного и переменного тока до 65А в полосе DC-20кГц.

• Токовый пробник СС650 для измерения постоянного и переменного тока до 650А в полосе DC-20кГц.

Варианты написания: SDS7102E, SDS-7102E, SDS7102E

Если представленная  информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
