Могучие осциллографы доступны в Украине

Магазин Gtest(R) предлагает широкую номенклатуру Осциллографов и Анализаторов Спектра на приводимой страничке сайта в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для самообразования

Компания Teledyne LeCroy недавно анонсировала линейку осциллографов HDO8000 с 8 аналоговыми входными каналами, 12-битным вертикальным разрешением с использованием технологии HD4096 компании Teledyne LeCroy и полосой пропускания до 1 ГГц. Осциллографы HDO8000 обладают максимальной производительностью, которая идет дальше (8 каналов), с более высоким разрешением (12 бит) и более высокой скоростью (полоса пропускания до 1 ГГц). Для осциллографов HDO8000 доступен широкий спектр смешанных сигналов, последовательных данных, длинной памяти и вариантов пробников и аксессуаров.

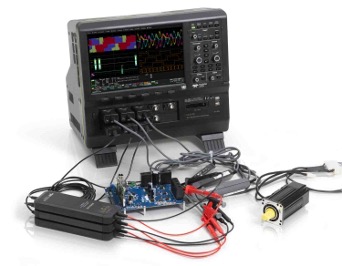

HDO8000 идеально подходит для анализа систем силовой электроники высокой мощности с тремя фазами. Мировой рынок силовой электроники быстро растет, особенно в приложениях преобразования энергии высокой мощности и трехфазного тока, ориентированных на распределенную генерацию энергии (солнечные фотоэлектрические системы, ветровые и т. д.) и гибридные электрические и электрические (HEV и EV) системы движения транспортных средств. Новые и расширенные требования к эффективности электродвигателей и частотно-регулируемых (двигательных) приводов также обуславливают более высокий спрос на трехфазную силовую электронику.

Кроме того, 8-канальные осциллографы высокой четкости очень полезны при отладке глубоко встроенных систем в таких приложениях, как автомобильные электронные блоки управления (ЭБУ), бытовые приборы (например, стиральные машины, холодильники) и промышленные системы (например, робототехника), которые содержат сложную смесь силовой электроники, мощности, часов, цифровой логики, последовательных данных и аналоговых сигналов датчиков. Больше каналов и большее разрешение обеспечивают более быстрое понимание поведения встроенной системы.

Технология высокой четкости HD4096

Технология высокой четкости HD4096 основана на 12-битных АЦП с высокой частотой дискретизации; усилителях с высоким отношением сигнал/шум; и архитектуре системы с низким уровнем шума. Эта технология позволяет осциллографам высокой четкости захватывать и отображать сигналы до 1 ГГц с высокой частотой дискретизации и в 16 раз большим разрешением, чем у других осциллографов. В дополнение к технологии HD4096, HDO8000 оснащен фильтрацией ERES (Enhanced Resolution) от Teledyne LeCroy, которая позволяет пользователям получить до трех дополнительных бит разрешения для 15-битного вертикального разрешения. Q-ScapeTM Мульти-вкладки дисплея

Новый мульти-вкладки дисплея Q-Scape от Teledyne LeCroy обеспечивает в четыре раза большую область отображения и лучшую организацию большого количества каналов, масштабирования и математических форм сигналов (всего до 40) на 12,1-дюймовом дисплее осциллографа с высоким разрешением WXGA. Предоставляется четыре «вкладки» отображения. Формы сигналов можно просто перетаскивать в нужное место, чтобы удобно организовать множество различных полученных и рассчитанных форм сигналов для более интуитивного анализа. Q-Scape особенно полезен при анализе трехфазной системы, поскольку каждая фаза может отображаться на специальной вкладке.

Для тех, кто желает иметь большую область отображения и даже более высокое разрешение дисплея, HDO8000 поддерживает работу с расширенным рабочим столом с видеовыходом WQXGA (3840x2160 пикселей) DisplayPort 1.2. Вкладки отображения Q-Scape затем можно просматривать на большем дисплее, пока другая программа (например, MATLAB) просмотр на меньшем дисплее осциллографа.

Мощная аналитика

HDO8000 имеет стандартную память сбора данных 50 Мт/канал с опциями для 100 Мт или 250 Мт/канал. Эти опции большой памяти сбора данных идеально подходят для силовой электроники и встраиваемых/мехатронных систем, где высокоскоростные сигналы микропроцессора могут быть захвачены одновременно с низкоскоростными широтно-импульсными модуляциями (ШИМ), последовательными данными или аналоговыми сигналами датчиков. Глубокий набор инструментов Teledyne LeCroy предназначен для статистического, частотного и временного анализа с использованием дорожек, трендов, гистограмм и множества других математических и измерительных возможностей. Дорожки особенно полезны для анализа ШИМ. Доступно множество других вариантов программного обеспечения на основе приложений.

Материнская плата IntelTM Core i5-4670s Quad (core) с 8 ГБ ОЗУ обеспечивает быструю и эффективную обработку полученных каналов и рассчитанных форм сигналов, а также дополнительные возможности при запуске сторонних программ на осциллографе. Материнская плата обновлена до 32 ГБ ОЗУ с опциями памяти 100 Мбит/с и 250 Мбит/с.

Доступность HDO8000

Модели доступны с полосой пропускания 350 МГц (HDO8038), 500 МГц (HDO8058) и 1 ГГц (HDO8108). Доступны различные другие решения для пробников, последовательных триггеров/декодеров и пакетов приложений.

В свою очередь, компания Lilliput Technologies (OWON™) предлагает на рассмотрение свой вариант описанного выше аналога от знаменитого и всеми уважаемого LeCroy: xDS2102A осциллограф 12bit, 2х100МГц, память: 20М точек

xDS2102A - многофункциональный цифровой осциллограф OWON, (полоса пропускания 100 МГц, скорость выборки: 1 ГВ/с, память 20 Мб, дисплей 8'', АЦП: 12 бит).

Особенностью осциллографов xDS2102А является АЦП высокого разрешения - 12 бит,  а также большой объём памяти  - 20М точек, высокая скорость захвата осциллограмм - 55 000 форм. сигналов / сек., малый уровень собственных шумов обеспечивающий усиление от 1 мВ/дел.

Стандартная поставка включает интерфейсы 2хUSB, LAN.

Для выполнения измерительных задач которые требуют гальванической развязки каналов предлагается опция ISFE.

Магазин Gtest® - официальный представитель Lilliput Technologies (OWON™) в Украине. Страничка сайта с номенклатурой предлагаемых осциллографов: https://gtest.com.ua/izmeritelnye-pribory/ostcillografy
