Разбор и мини-обзор FNIRSI-1013D — портативный осциллограф на базе процессора Allwinner и Anlogic FGPA

Автор статьи: Mr. Li Zexi

Ли Цзэси стал по совместительству писателем для CNX Software в 2022 году и работает инженером-программистом в компании по производству встроенного программного обеспечения в Китае. Он уже много лет увлекается разработкой встраиваемых систем и Интернет приложений, имеет обширный опыт работы в отрасли и новое уникальное видение.

Перевод и редакция Магазина Gtest® с любезного разрешения Производителя.

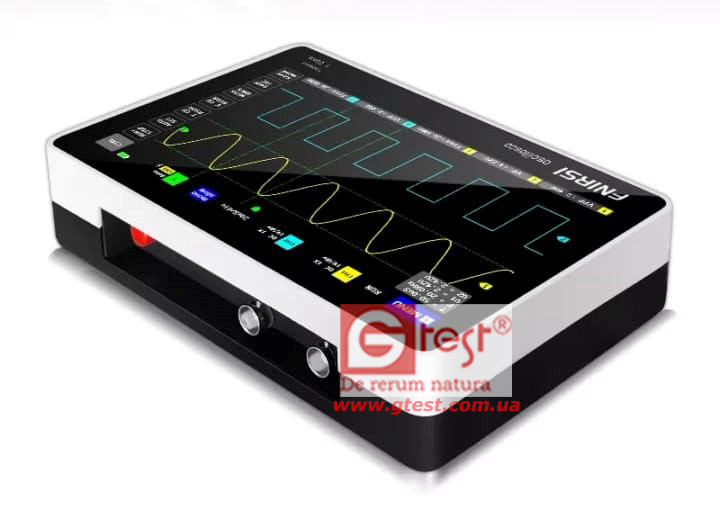

FNIRSI-1013D — двухканальный плоско панельный осциллограф с богатым набором функций. Это экономически эффективно и полезно для людей, работающих в сфере технического обслуживания, исследований и разработок. Хотя прибор присутствует на рынке уже несколько лет, я купил его и решил разобрать, чтобы проверить аппаратную составляющую.

FNIRSI описывает свой осциллограф как «маленький и портативный», поэтому я предполагаю, что он должен включать литиевую батарею, ЖК-экран TFT, процессор для управления дисплеем и еще один чип для обработки цифровых сигналов. Давайте сначала разберем его, чтобы узнать.

Распаковка осциллографа FNIRSI-1013D

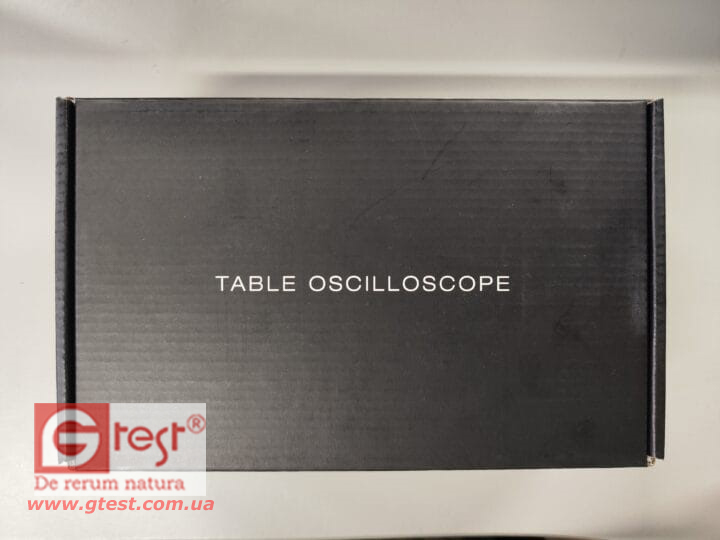

Стандартная транспортная упаковка

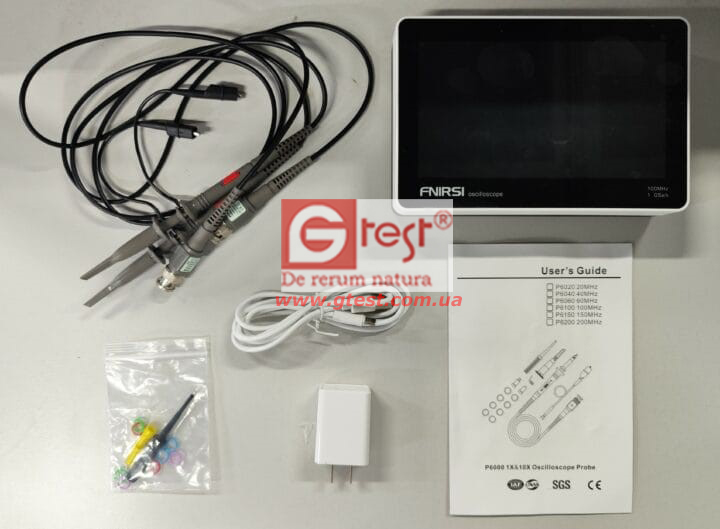

Содержание комплекта поставки

• 1x осциллограф FNIRSI 1013D

• 2 согласующих пробника по 100 МГц (1X и 10X)

• 1 USB-кабель

• 1 зарядный адаптер

• 1x инструкция по эксплуатации

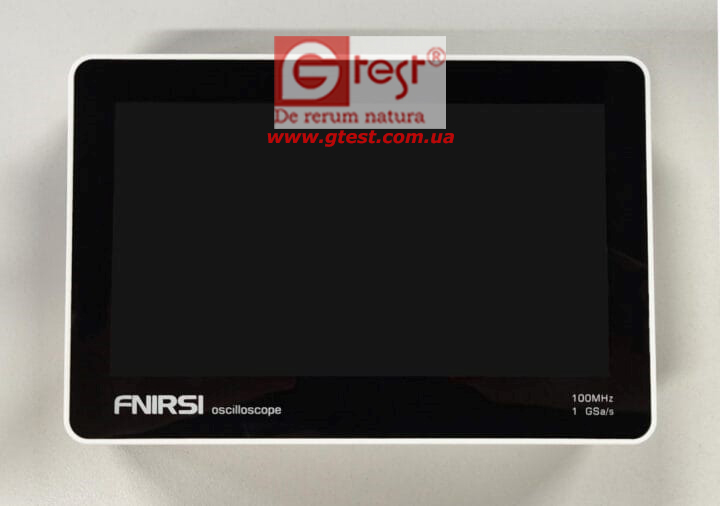

Передняя панель

FNIRSI-1013D оснащен 7-дюймовым цветным TFT-дисплеем с разрешением 800 x 480 пикселей и емкостным сенсорным экраном.

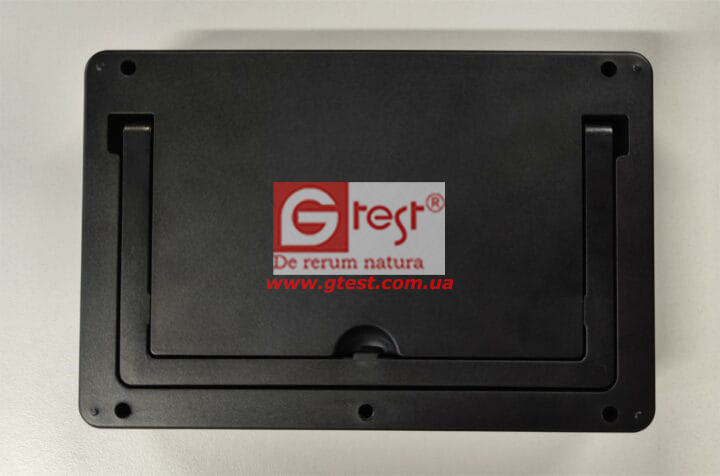

 Задняя панель

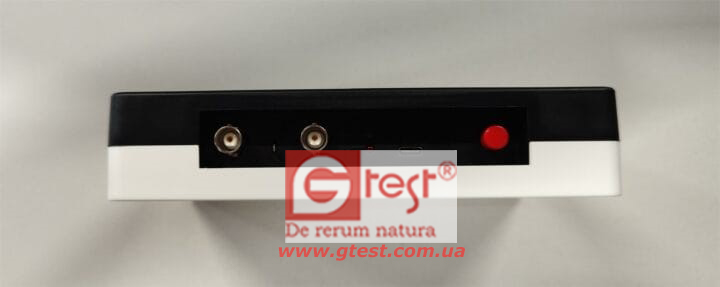

Интерфейсы и ключи

В верхней части осциллографа FNIRSI-1013D имеются два входных канала, позволяющие пользователям одновременно измерять два разных сигнала для их последующего сравнения и анализа, например, для сравнения входных и выходных сигналов блока усилителя мощности. Во входные каналы встроены модули высоковольтной защиты, рассчитанные на входное напряжение до 400 В. Помимо входных каналов, имеются кнопки переключения блока питания и порт USB Type-C. Это единственные внешние интерфейсы и кнопки осциллографа.

Внутренности прибора

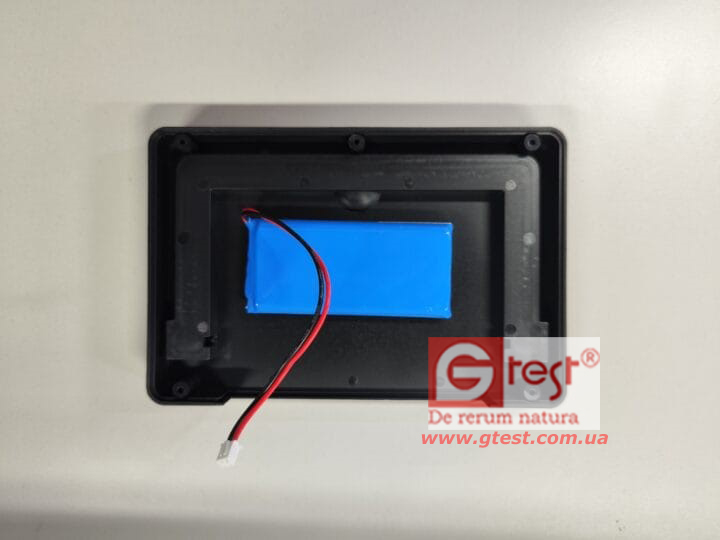

Батарея

FNIRSI-1013D оснащен литий-ионным аккумулятором емкостью 6000 мАч, а в характеристиках указано, что после пяти часов зарядки его можно использовать непрерывно в течение 4 часов

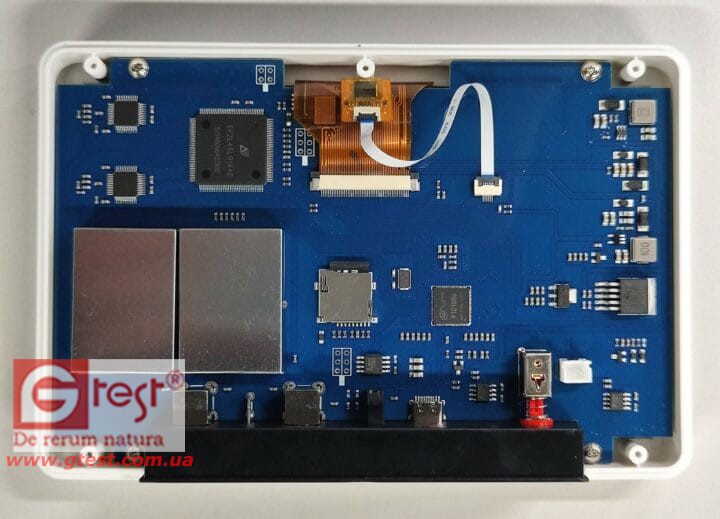

Плата FNIRSI 1013D

Аппаратная архитектура использует конструкцию Arm + FPGA + высокоскоростной АЦП. Как и в моих первоначальных предположениях, в осциллографе используется FPGA ANLOGIC EF2L45LG144B и два АЦП с неразборчивой маркировкой, используемые для обработки цифровых сигналов. Судя по комментариям на EEVBlo, это должны быть микросхемы АЦП AD9288, и мы видим, что часть дисплея использует процессор ARM9 Allwinner F1C100s для управления TFT-экраном.

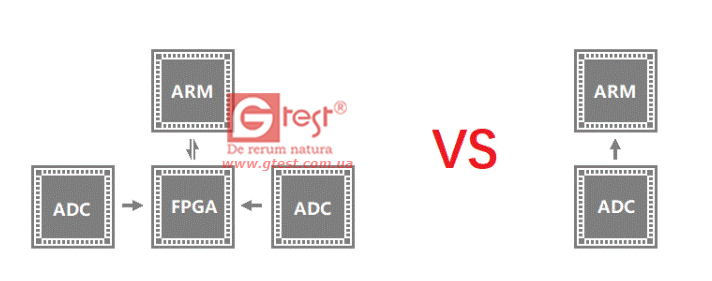

Сравнение конструкции FNIRSI-1013D

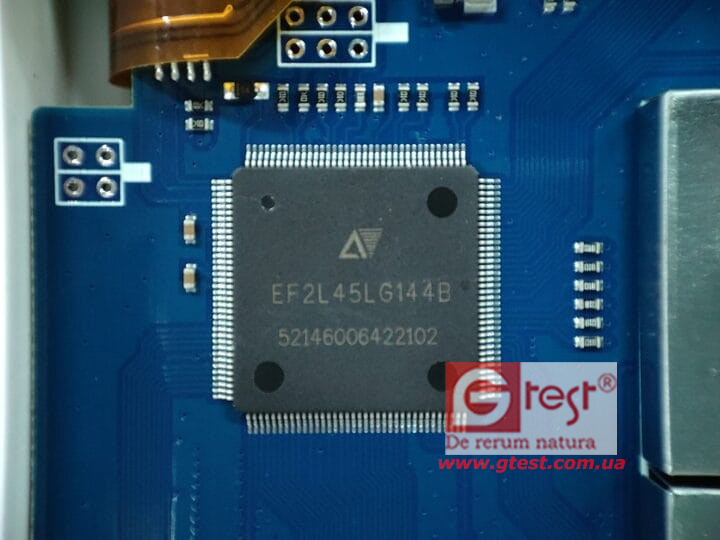

ANLOGIC EF2L45LG144B

Технические характеристики ANLOGIC EF2L45LG144B:

• DFF – 4480

• ЛУТы – 4480

• Распределенная ОЗУ – 35 КБ.

• еОЗУ:

• eRAM-9K – 12

• eRAM-32К – 6

• eRAM-128K – 1

• eRAM-256К – 1

• eRAM-TotalBRAMBits – 700 тыс.

• М18*18 – 15

• ФАПЧ – 1

• АЦП – 2

• ПОЛЬЗОВАТЕЛЬСКИЙ ВВОД – 10

• Пакет – LQFP133

• Размер – 20 х 20 мм

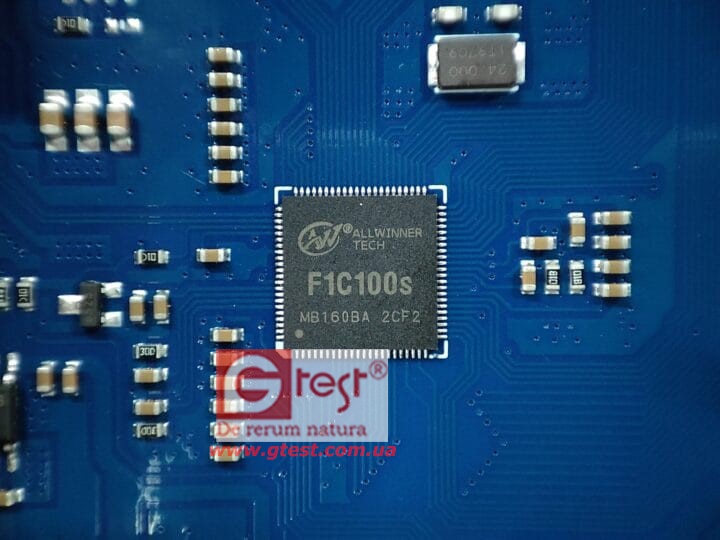

Allwinner 1C100s

Процессор Allwinner F1C100s существует уже некоторое время и упоминается в нескольких статьях на сайте CNX Software. Этот чип можно найти в карманных компьютерах и даже на визитных карточках.

Напоминаем характеристики Allwinner F1C100s:

• ЦП — архитектура ЦП ARM9 с 16 КБ D-кэша + 32 КБ I-кэша.

• Память – 32 МБ DDR (SiP)

• Хранилище — SD 2.0 и eMMC 4.1.

• Видео:

• Декодирование H.264 до 1280×720 при 30 кадрах в секунду.

• Кодирование MPEG 1/2/4 до 1280×720 при 30 кадрах в секунду.

• Кодирование MJPEG до 1280×720 при 30 кадрах в секунду.

• Кодирование JPEG до 8192×8192.

• Отображать:

• Интерфейс ЖК-дисплея RGB с разрешением до 1280×720 при 60 кадрах в секунду.

• ТВ-выход CVBS, поддержка NTSC/PAL, с автоматическим обнаружением розетки

• Камера:

• Интерфейс 8-битного датчика CMOS

• Вход CVBS для NTSC и PAL

• Аудио:

• Встроенный аналоговый аудиокодек с 2-канальным ЦАП и одним АЦП, частота дискретизации ЦАП до 192 кГц, частота дискретизации АЦП до 48 кГц.

• Один интерфейс I2S/PCM

• Периферийные устройства

• 1 порт USB-OTG

• 1x SDIO

• 1 ИК-порт

• 3 двойных номера

• 2 порта SPI

• 3x UART

• ОС – Melis от Allwinner

• Упаковка – QFN88, 10×10 мм.

• Процесс – 40 нм

Практическое использование осциллографа FNIRSI-1013D

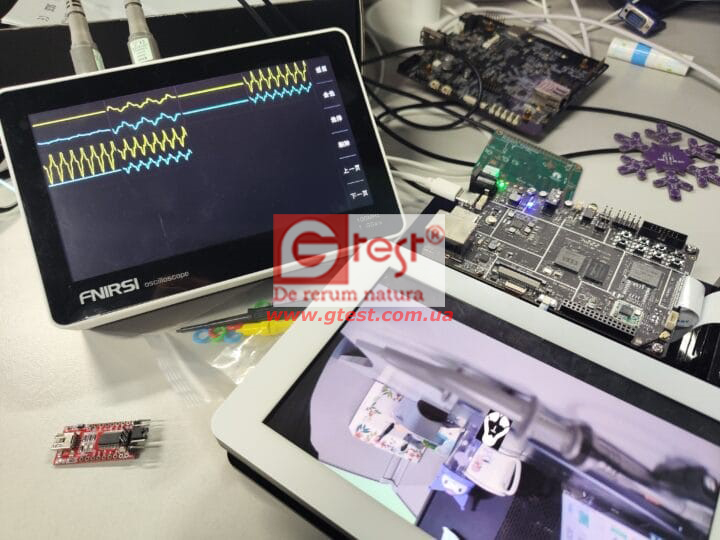

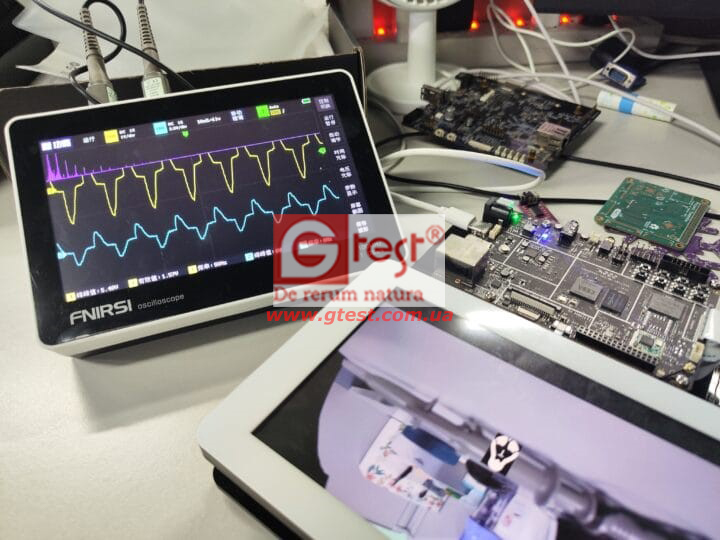

Для проведения простого теста я использовал рядом с собой макетную плату Allwinner V853.

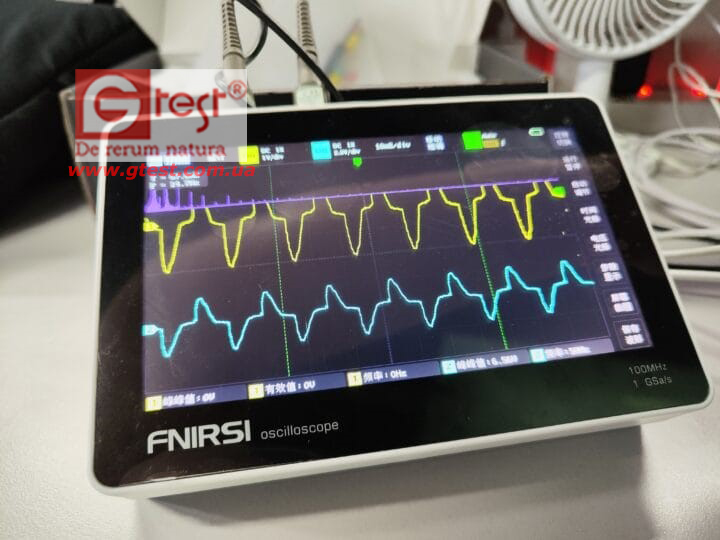

FNIRSI-1013D обеспечивает функцию автоматической настройки одной кнопкой, позволяющую избежать утомительной ручной настройки, а двухканальный дисплей облегчает сравнение сигналов в реальном времени. Кроме того, осциллограф обеспечивает три различных режима запуска: автоматический, одиночный и нормальный. Автоматический режим можно использовать для обработки сигналов внезапной непериодической мутации, одиночный режим можно использовать для обработки непериодических цифровых логических сигналов, а нормальный режим можно использовать для обработки периодических аналоговых сигналов

FNIRSI-1013D имеет встроенную память объемом 1 ГБ. Просто нажмите на снимок экрана, чтобы сохранить отображаемую в данный момент форму сигнала. Вы также можете экспортировать изображение сигнала на компьютер, подключив его через USB.
