Более чем наглядная демонстрация того, насколько превосходят 12-битные осциллографы своих 8-битных собратьев

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

Визуализация отличий в отображении осциллограмм осциллографов в режимах 12-ти и 8-ми битной выборки.

 Очень часто пользователи задают вопрос относительно отличий осциллографа с 12-ти битным АЦП от обычного 8-ми битного. Можно полагать что столь значительное увеличение разрядности должно  обеспечить существенное улучшение характеристик по точности  и разрешению  (4 бита = 16 раз!!). Это все верно, но только в том случае если мы не станем учитывать собственные шумы входных каскадов и особенности обработки и отображения осциллограмм.  Конечно, в реальности учитываюся все факторы и вполне возможно что ожидаемый эффект от увеличения разрядности не столь заметен как хотелось бы.

Увеличение разрядности до 12-бит в осциллографах XDS3102A выражено пожалуй только одним заметным параметром  - улучшением точности по вертикали до 1% (обычно 3% в 8-ми битных осциллографах).

Но как убедится что 12-бит работают, и как это влияет на визуализацию сигнала?  Поэтому на примере приведенном ниже предоставлены несколько осциллограмм одного и того же сигнала выполненные в двух режимах выборки 8-ми и 12-ти битном.

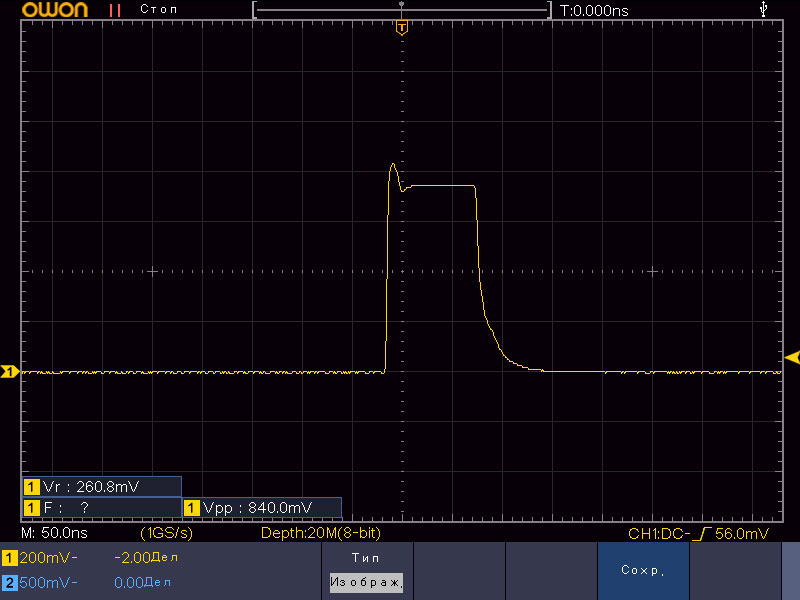

рис.1: импульс, в режиме 8-бит,  200мВ/дел.



рис.2: импульс, в режиме 8-бит,  200мВ/дел.,  но после остановки промасштабирован  (растянут по вертивали) в 10 раз до 20 мВ/дел.

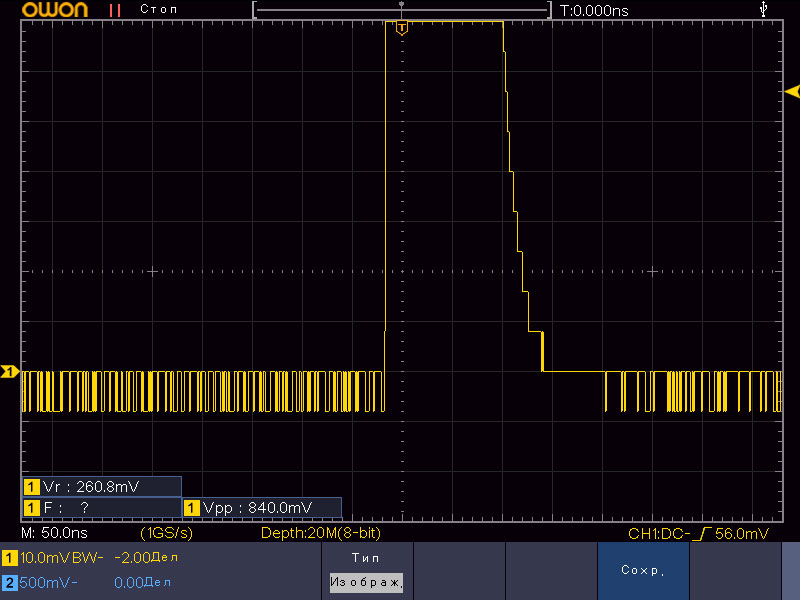

рис.3: импульс, в режиме 8-бит,  200мВ/дел.,  но после остановки промасштабирован  (растянут по вертивали) в 20 раз до 10 мВ/дел.

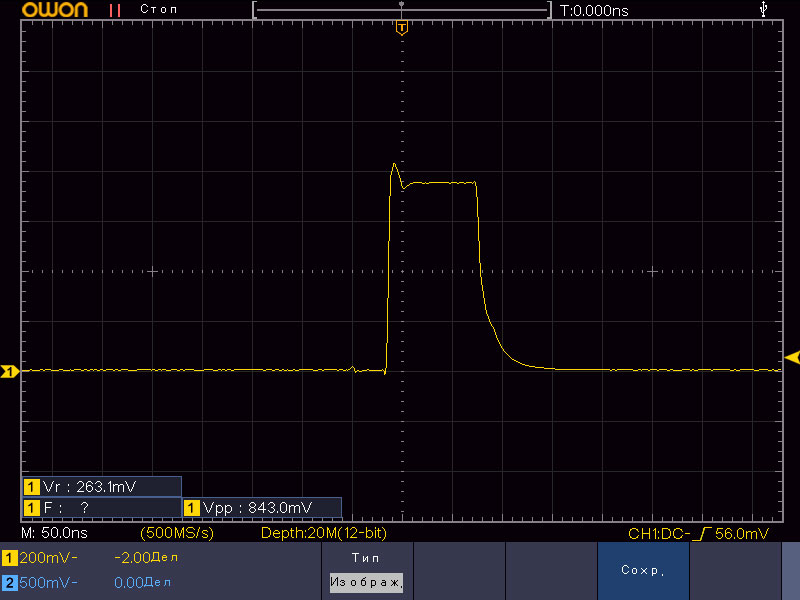

рис.4: импульс, в режиме 12-бит,  200мВ/дел.

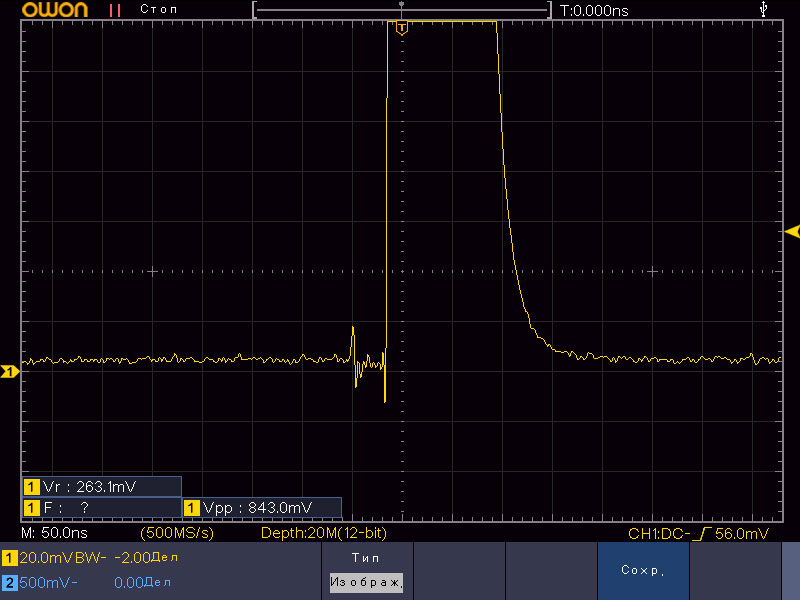

рис.5: импульс, в режиме 12-бит,  200мВ/дел.,  но после остановки промасштабирован  (растянут по вертивали) в 10 раз до 20 мВ/дел.

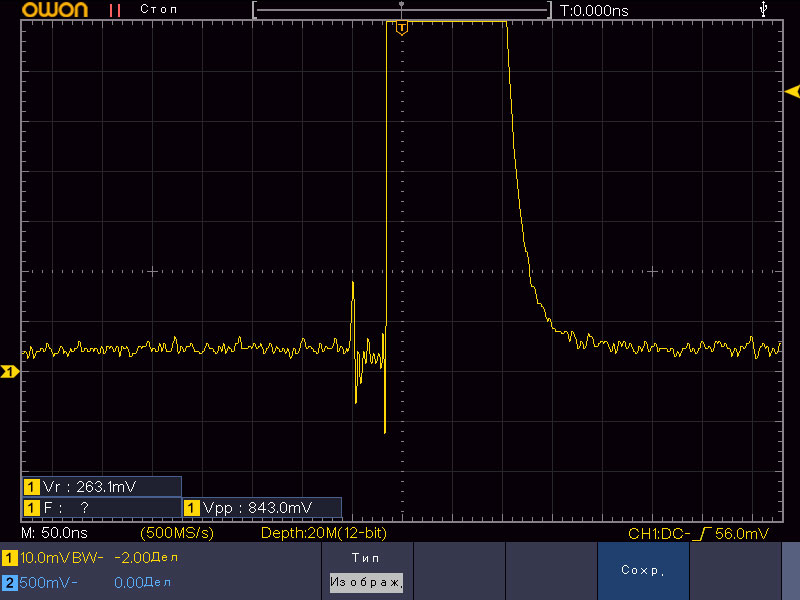

рис.6: импульс, в режиме 12-бит,  200мВ/дел.,  но после остановки промасштабирован  (растянут по вертивали) в 20 раз до 10 мВ/дел.

Вывод: осциллограммы с 12-ти битным разрешением (представленные на рис. 5 и 6) демонстрируют значительно лучшую эффективность вертикального масштабирования по отношению к осцилограммам с 8-ми битным разрешением.
