Teledyne LeCroy представляет осциллограф 100 ГГц

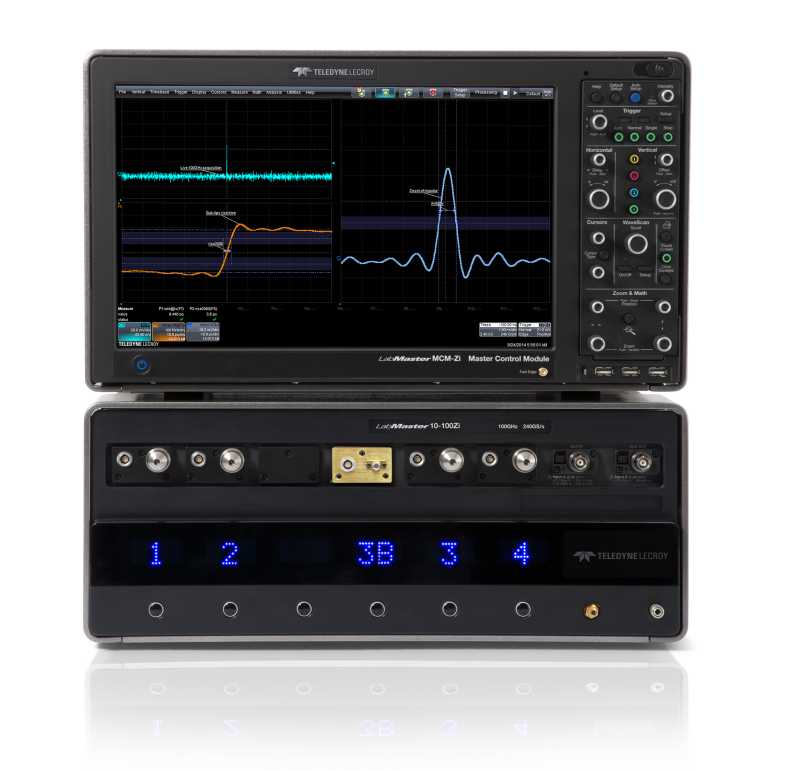

Teledyne LeCroy представляет LabMaster 10-100Zi с полосой пропускания в реальном времени 100 ГГц и частотой дискретизации 240 Гвыб/с. Технология 100 ГГц была впервые публично продемонстрирована в июле 2013 года и с тех пор была представлена на выставках DesignCon, OFC и ECOC 2014 года. Технология, включенная в LabMaster 10-100Zi, является ключом к анализу и пониманию самых быстрых явлений, обнаруженных в НИОКР систем связи следующего поколения, высокочастотных электрических компонентов и фундаментальных научных исследованиях.

LabMaster 10-100Zi построен на гибкой и модульной платформе осциллографа LabMaster 10 Zi. Несколько модулей сбора данных LabMaster 10 Zi можно объединить с одним главным модулем управления для создания системы из двадцати каналов; каждый канал способен работать на частоте 100 ГГц.

LabMaster 10-100Zi предлагает программные пакеты, которые легко интегрируются в осциллограф. Поскольку самые быстрые сигналы часто требуют индивидуального анализа, LabMaster 10-100Zi поставляется с пакетом XDEV, который позволяет пользователям запускать пользовательские скрипты MATLAB в потоке. Для полного анализа когерентных оптических сигналов, таких как DP-QPSK и DP-16QAM, используйте пакет анализа оптической модуляции Optical-LinQ.

Кроме того, SDAIII-CompleteLinQ выполняет и сравнивает анализ глазка, джиттера и шума на четырех полосах одновременно.

При 240 Гвыб/с выборки собираются с интервалом времени 4,17 пс, что на 50% быстрее, чем у следующего по скорости дигитайзера, что обеспечивает превосходное восстановление сигнала. Для многоканальных пользователей запатентованная архитектура ChannelSync LabMaster 10 Zi обеспечивает непревзойденное соответствие между каналами: <130 фс джиттер между каналами. Такая точность невозможна при использовании обычных методов синхронизации двух независимых осциллографов с тактовой частотой 10 МГц, что является ключевым для приложений, требующих близкого соответствия каналов, таких как анализ оптической модуляции.

Высокоскоростной анализ оптических и электрических сигналов

Телекоммуникационные компании вкладывают значительные средства в НИОКР для разработки когерентных оптических технологий с использованием схем квадратурной фазовой манипуляции (QPSK) и квадратурной амплитудной модуляции (QAM). Для оценки эффективности таких форматов, как DP-QPSK и DP-16QAM, требуются высокоскоростные цифровые преобразователи.

Демодулированные сигналы I и Q, полученные с помощью LabMaster 10-100Zi, можно анализировать с помощью программного обеспечения Optical-LinQ или с помощью пользовательских скриптов, работающих либо в потоке на осциллографе, либо через дистанционное управление, либо в автономном режиме.

Программное обеспечение Optical-LinQ, разработанное в партнерстве с Coherent Solutions Ltd, предназначено для выполнения полного анализа оптической модуляции на осциллографе. Optical-LinQ может анализировать сигналы I и Q с приемника пользователя или с одного из когерентных оптических приемников серии IQScope-RT компании Coherent Solutions. Optical-LinQ включает в себя библиотеку алгоритмов DSP для восстановления и реконструкции сигналов I и Q, которые затем можно анализировать с помощью широкого спектра визуализаций и измерений. Осциллограф LabMaster 10 Zi, приемник IQScope-RT и программное обеспечение Optical-LinQ образуют комплексное решение OMA.

Бесшовная реализация пользовательского кода MATLAB

Назначайте пользовательские скрипты MATLAB встроенным математическим функциям осциллографа или назначайте их пользовательским функциям в Optical-LinQ и анализируйте данные по мере их получения. Настраивайте пользовательский код DSP по мере его выполнения в реальном времени и просматривайте анализ с помощью таких инструментов, как глазковые диаграммы, созвездия и параметрические измерения. Реализация анализа MATLAB в автономном режиме также быстрая и простая. Передавайте данные с осциллографа с помощью стандартных возможностей дистанционного управления или используйте высокоскоростной LSIB

LabMaster 10-100Zi — новейший модуль сбора данных в серии высокопроизводительных модульных осциллографов LabMaster 10 Zi. LabMaster 10 Zi — это модульная и гибкая платформа, которая позволяет пользователям создавать осциллографы с большим количеством каналов, даже если в базовой модели есть только один или два канала. Осциллографы LabMaster 10 Zi построены на основе одного модуля управления LabMaster Master (MCM-Zi), который содержит дисплей, управление и архитектуру распределения тактовых импульсов ChannelSync; все это управляется мощным процессором серверного класса. Пользователи подключают до 20 модулей сбора данных, включая LabMaster 10-100Zi, чтобы создавать осциллографы с восемьюдесятью каналами @ 36 ГГц, двадцатью каналами @ 100 ГГц или чем-то между ними.
