Новые решения на основе осциллографов

20 января 2025 г. — Rohde & Schwarz выпустила свое новое широкополосное модулированное решение load pull. Основанное на осциллографе R&S RTP, это решение предлагает расширение традиционных решений на основе векторного анализатора цепей (VNA) для характеристики нелинейных устройств. Благодаря включению load pull с широкополосными модулированными сигналами оно позволяет точно проверять ключевые показатели производительности при различных импедансах, такие как амплитуда вектора ошибки (EVM) и коэффициент утечки в соседнем канале (ACLR), для поддержки разработки радиочастотных компонентов для беспроводных технологий следующего поколения.

Традиционное модулированное решение load pull проверяет характеристики модуляции при различных импедансах с помощью испытательной установки, состоящей из векторного генератора сигналов и векторного анализатора сигналов. Пассивный тюнер используется для моделирования различных условий нагрузки. Этот метод, хотя и широко используется, имеет несколько ключевых ограничений: существует значительная частотная характеристика и групповая задержка тюнера по амплитуде и фазе, что приводит к неопределенностям измерений. Хотя их можно игнорировать для узкополосных приложений, они становятся существенными для более высоких полос пропускания сигнала, как правило, около 100 МГц и выше. Инновационный подход на основе осциллографа

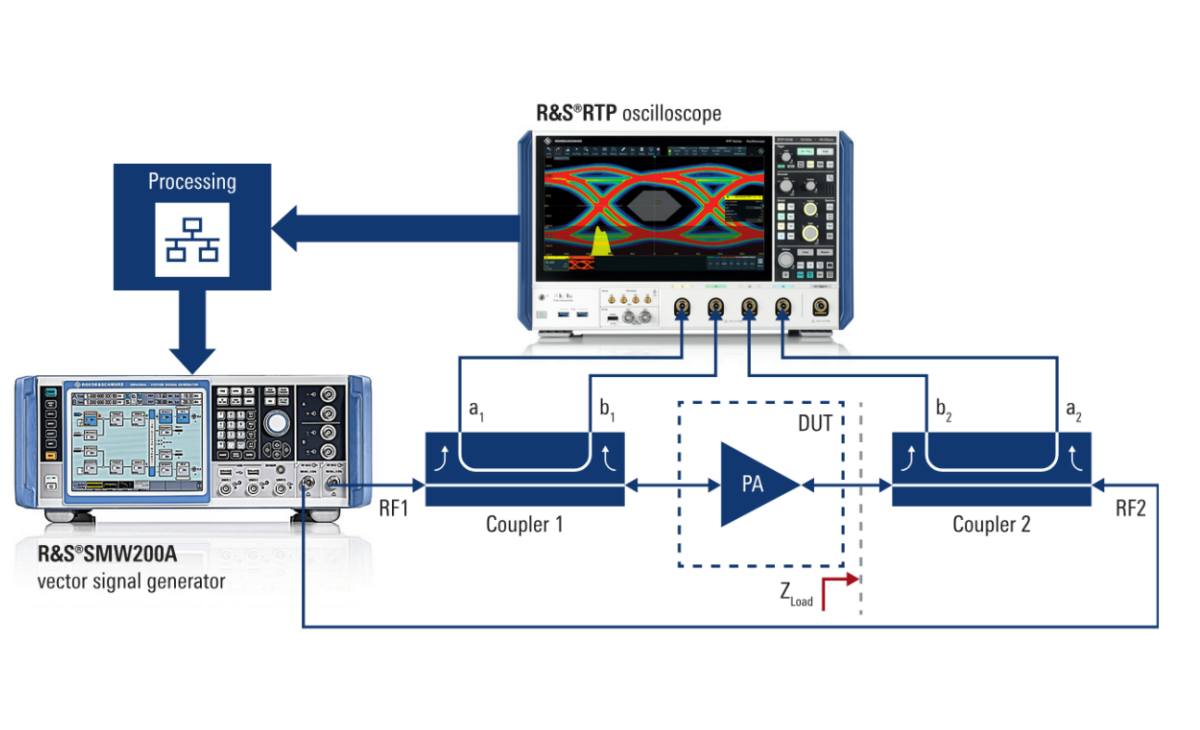

Решение Rohde & Schwarz с широкополосной модуляцией load pull устраняет эти ограничения с помощью новой испытательной установки, которая идеально подходит для проверки производительности усилителя мощности при подключении к антенне, которая обычно показывает дисперсионный импеданс. Это решение основано на осциллографе R&S RTP084, оснащенном опцией широкополосной модуляции load-pull R&S RTP-K98 и сопряженном с векторным генератором сигналов R&S SMW200A. Внутренняя архитектура осциллографа гарантирует абсолютную фазовую и временную синхронизацию для измерений прямой и обратной волны. Двухканальный векторный генератор сигналов R&S SMW200A обеспечивает точную синхронизацию и фазовую стабильность между входным и настраиваемым сигналом для работы load pull. Программное обеспечение R&S RTP-K98 обрабатывает измеренные данные осциллографа, выполняет необходимые вычисления для достижения целевого значения импеданса и управляет генератором сигналов. Следовательно, он хорошо подходит для проверки производительности РЧ-интерфейсов, которые обычно используются в более широких диапазонах частот и нескольких полосах передачи, таких как 5G или Wi-Fi.

Осциллограф R&S RTP сочетает в себе первоклассную целостность сигнала с быстрым сбором и анализом. Специализированные микросхемы сбора и обработки ASIC обеспечивают высокую скорость сбора и обработки для 750 000 сигналов/с. Уникальные 3 Gpoints на канал обеспечивают длительные периоды сбора данных, а высокоточный цифровой триггер работает с аппаратным восстановлением данных тактовой частоты (CDR) на встроенных тактовых сигналах с ведущей в отрасли скоростью 16 Гбит/с.

Маркус Лёрнер, менеджер сегмента рынка ВЧ и СВЧ-компонентов в Rohde & Schwarz, говорит: «Наш инновационный подход к широкополосному модулированному load pull использует стандартные испытательные приборы, легко доступные во многих лабораториях, напрямую удовлетворяя растущую потребность в проверке широкополосных РЧ-интерфейсов при различных импедансах, как это было при использовании широкополосных антенн. Включение осциллографа в качестве ключевого инструмента меняет правила игры, предлагая быстрый захват широкополосного сигнала, что абсолютно необходимо в этом приложении».

Новое решение широкополосной модулированной нагрузки теперь доступно от Rohde & Schwarz.
