Много упоминаний о таком приборе, а что он на самом деле?

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

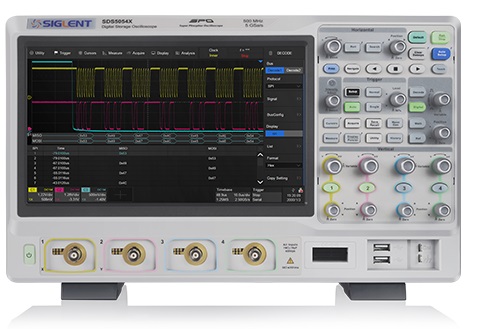

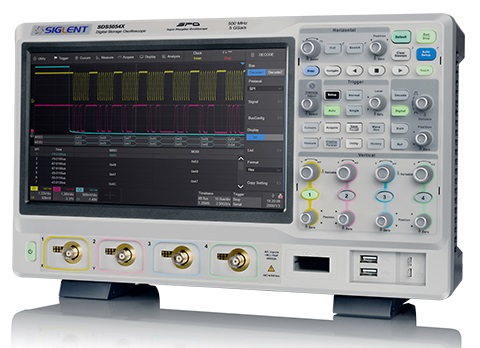

Осциллограф в целом представляет собой устройство, воспроизводящее полученные данные в графическом виде, т.е. прибор рисует графики х-к электрического сигнала. В большинстве приложений график демонстрирует как этот сигнал изменяется во времени: вертикальная шкала (Y) представляет напряжение, а горизонтальная шкала (X) представляет время. Интенсивность сигнала или яркость экранного изображения иногда называется осью Z. В осциллографах, применяющих технологию DPO (цифровой люминофор), ось Z может быть представлена через цветовую разностность изображений на дисплее.

Осциллографы можно разделить на 2 основные категории – аналоговые и цифровые. В отличие от аналогового осциллографа, их цифровые собратья применяют аналого-цифровой преобразователь (АЦП) для преобразования измеренного напряжения в цифровой формат. Цифровые осциллографы захватывают данные о форме сигнала как последовательности выборок, после чего сохраняют эти выборки в памяти до тех пор, пока их (выборок) станет достаточно, чтобы описать исследуемую форму сигнала. В итоге цифровой осциллограф восстанавливает форму сигнала для отображения её на своём экране.

Цифровые осциллографы могут быть классифицированы как

1) цифровые запоминающие осциллографы (DSOs),

2) цифровые люминесцентные осциллографы (DPOs),

3) осциллографы смешанных сигналов (MSOs)

4) цифровые стробоскопирующие осциллографы.

Осциллограф стандартного типа состоит из 4-х различных систем – системы развёртки по вертикали, системы развёртки по горизонтали, системы синхронизации и системы отображения информации. Все эти системы задействуются осциллографом для предоставления как можно большего количества информации об исследуемом сигнале, а также позволяют пользователям определять целостность, уровень предсказуемости и надёжности тестируемых сигналов в больших количествах приложений и решаемых задач.

Кто использует осциллографы?

Осциллографы используются инженерами, физиками-исследователями, обслуживающим персоналом для ремонта техники. Например, инженер - автомеханик использует осциллограф для корреляции аналоговых данных от сенсоров с данными последовательной передачи данных от органов управления двигателем, а также с любым кол-вом встроенных систем, управляющими подключёнными и автономными агрегатами в современных автомобилях.

В медицине осциллографы применяются для измерений мозговых волн. Инженеры используют осциллографы для мониторинга надлежащего расхода энергии и её сбережения – практически во всех областях, начиная от микрочипов, до городских энергосетей. Возможности и сферы применения осциллографов – бесконечны.

Что именно измеряют осциллографы?

Осциллографы применяются для многих измерений:
•    Измерения напряжения
•    Измерения времени и частоты
•    Измерения ширины импульса и скорости нарастания фронта импульса
•    Измерения сдвига по фазе

Иные технологии измерений включают в себя настройки осциллографов для тестирования электрических компонентов на сборочной линии, выявления паразитных, быстротечных сигналов и многое иное. Измерительные технологии, которые вы собираетесь применять, зависят от типа приложений, но, надеемся, что то, что только что мы изложили, вполне достаточно для того, чтобы приступить к работе с осциллографами.
