ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ В ВАШИХ РАЗРАБОТКАХ С ПОМОЩЬЮ ОСЦИЛЛОГРАФОВ СЕРИИ TDS1000B И TDS2000B (ЧАСТЬ 2)

Поиск случайного шума в цепи

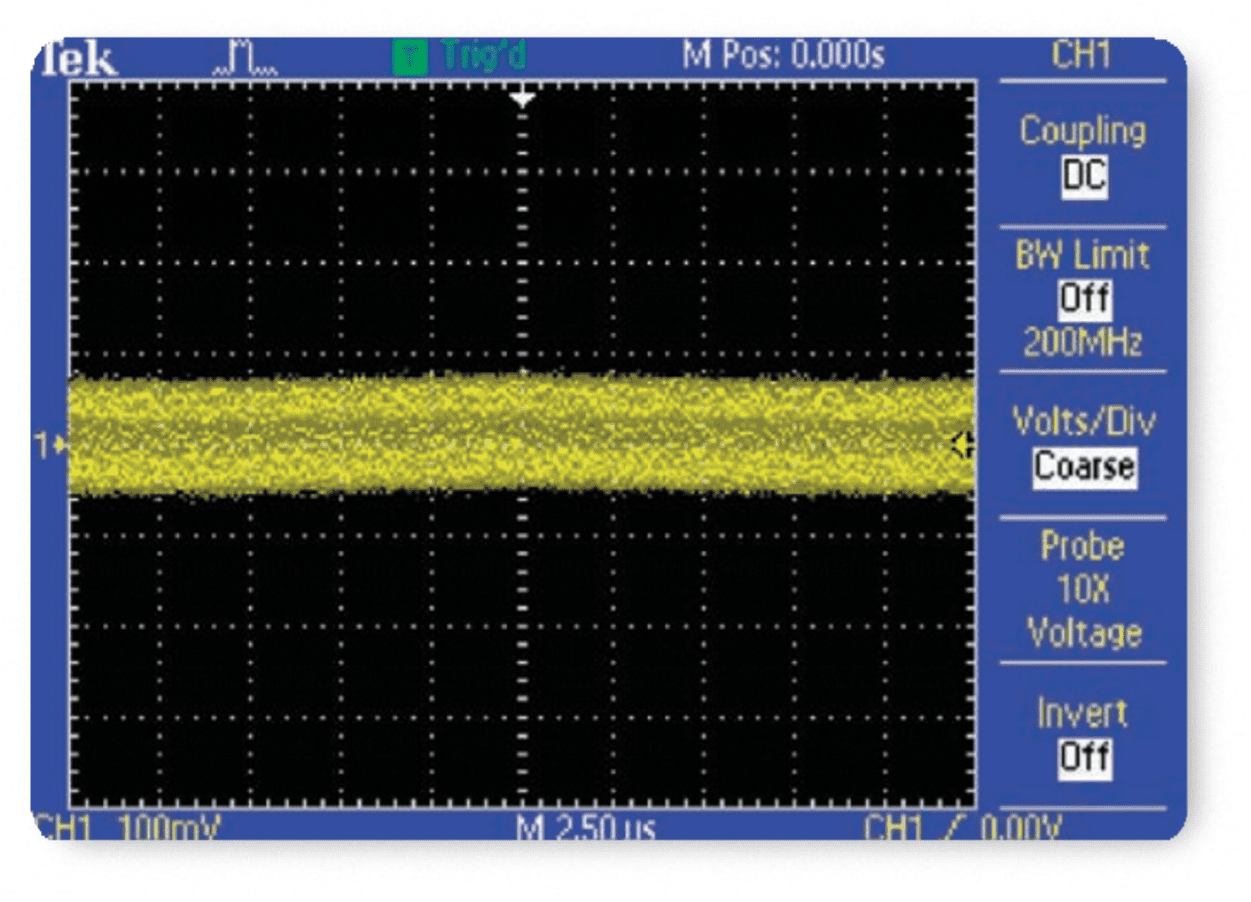

Разработчики обязаны проверять опытные образцы на непреднамеренные помехи. Однако сигналы с высоким уровнем шума могут быть труднодоступны для анализа во временной области, как показанo на рисунке ниже.

• Для разбивки сигналов на частотные составляющие, которые используются в осциллографе для отображения графика частотной области сигнала, в отличие от стандартного графика временной области осциллографа, инженеры и специалисты могут использовать функцию БПФ (Быстрое преобразование Фурье).
• Затем разработчики могут связать эти частоты с известными частотами системы, такими как тактовые, генераторы, стробов записи/чтения, сигналов отображения или переключаемые источники питания.

Осциллографы серий TDS1000B и TDS2000B предлагают стандартную функцию БПФ, благодаря чему они становятся незаменимым инструментом для определения источников шумов в цепи. Чтобы создать и отобразить БПФ, выполните следующие действия.

1. Нажмите кнопку МАTЕМАTИКА (MATH) на передней панели.
2. Нажимайте кнопку меню Операция (Operation) до тех пор, пока не будет выбран пункт БПФ (FFT).
3. Нажимайте кнопку меню Окно (Window) до тех пор, пока не будет выбрано окно Хеннинг (Hanning), в котором будет представлено наивысшее разрешение по частоте.
4. При необходимости используйте элементы управления вертикального и горизонтального ПОЛОЖЕНИЯ (POSITION) и МАСШTАБА (SCALE), чтобы увеличить и расположить графика БПФ.
5. Для точного измерения графика БПФ можно использовать курсоры. Нажмите кнопку КУРСОР (CURSOR).
6. С помощью кнопки Источник (Source) выберите пункт МАTЕМАTИКА (MATH).
7. С помощью кнопки меню Tип (Type) выберите пункт Частота (Frequency).
8. Нажмите кнопку меню Курсор 1 (Cursor 1). С помощью универсальной ручки поместите курсор 1 в левой части экрана.
9. Нажмите кнопку меню Курсор Л (Cursor 2). Расположите курсор 2 в самой верхней части экрана.

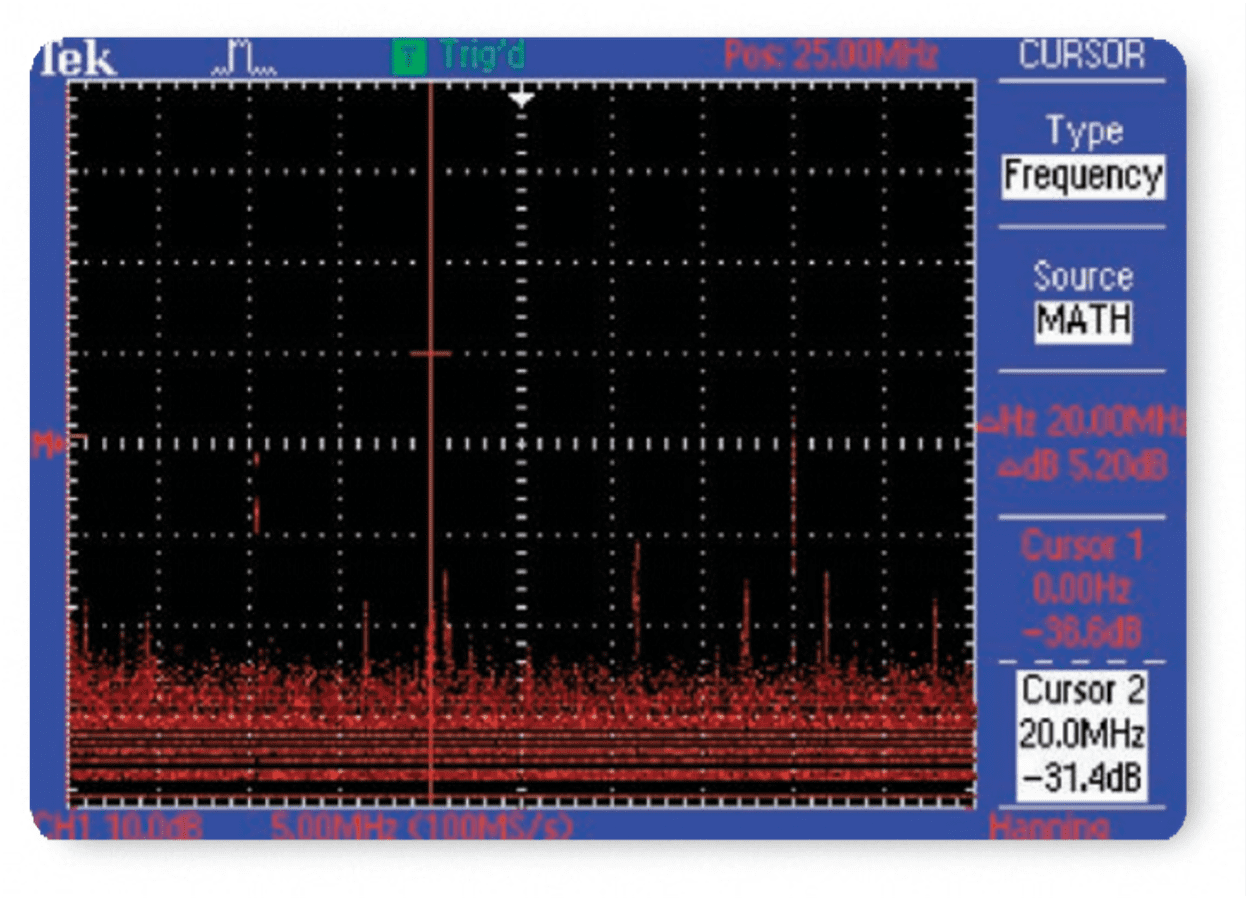

10. Символ укажет на один из источников шума. В этом случае сигнал с частотой 20 МГц будет тактовым генератором системы, который является типом входа в сигнал.

Анализ гармонических излучений линии питания

Проектировщикам силовых цепей часто необходимо анализировать действие цепей на линии питания. Несмотря на то, что идеальный источник питания должен обеспечивать постоянную нагрузку на линии, в реальных цепях питания это невозможно, поскольку на линии питания создаются гармоники. Осциллографы TDS1000B и TDS2000B позволяют легко измерить ток источника питания и проанализировать гармоники на линии питания.

1. Чтобы отобразить гармоники линии питания на текущей осциллограмме, выполните следующие действия.
2. Нажмите кнопку МЕНЮ К 1 (CH 1 MENU) на передней панели.
3. Нажмите боковую кнопку меню Пробник (Probe).
4. С помощью боковой кнопки меню Tоковый (Current) выберите поддержку токового пробника.
5. С помощью боковой кнопки меню Масштаб (Scale) выберите соответствующий коэффициент масштабирования токового пробника.

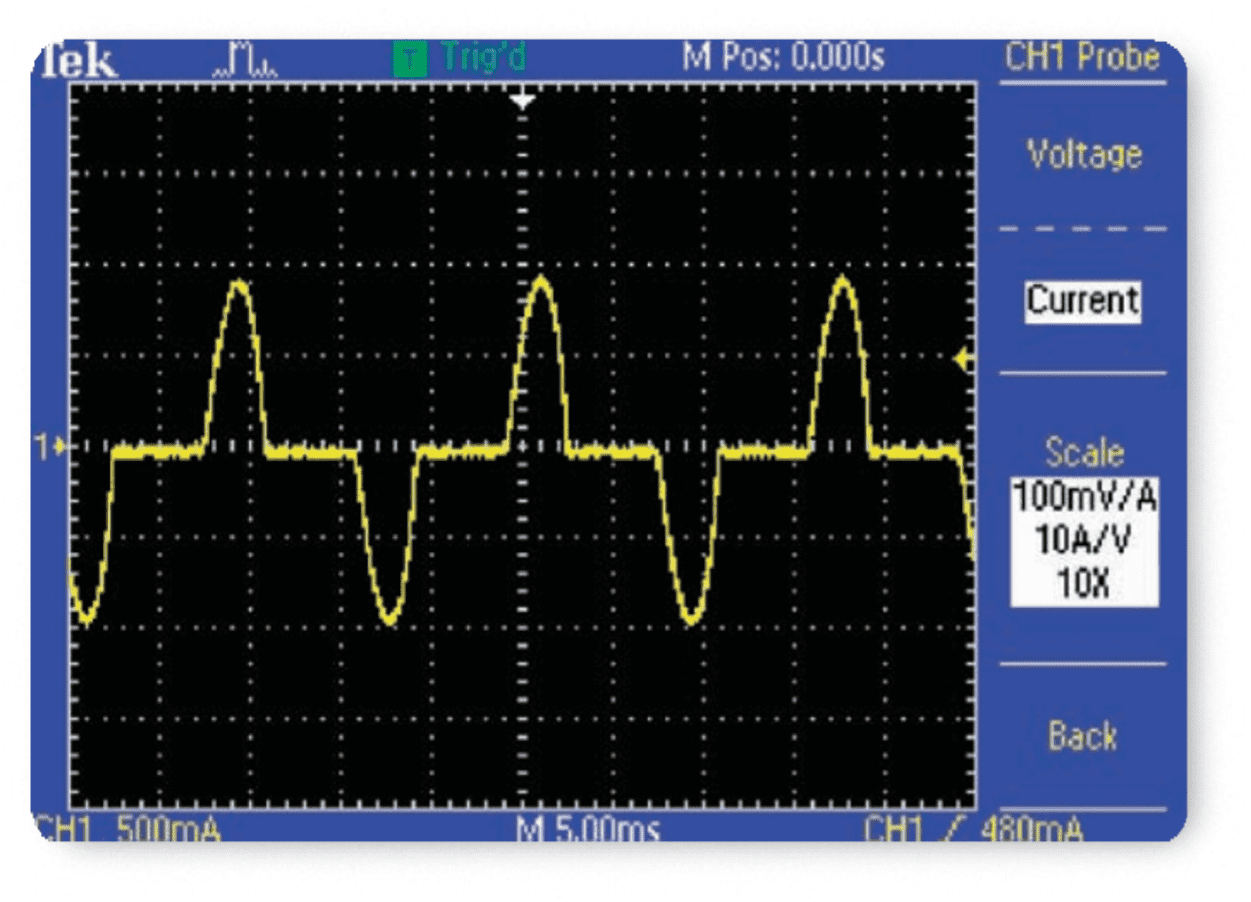

6. Обратите внимание на надписи в нижней части экрана, в которой в качестве единиц измерения по вертикали теперь представлены миллиамперы (мА).
7. Нажмите кнопку МАTЕМАTИКА (MATH) на передней панели.
8. Нажимайте боковую кнопку меню Операция (Operation) до тех пор, пока не будет выбран пункт БПФ (FFT).
9. Нажимайте боковую кнопку меню Окно (Window) до тех пор, пока не будет выбран пункт Плоское (Flattop). Это окно лучше всего подходит для точного измерения амплитуд.

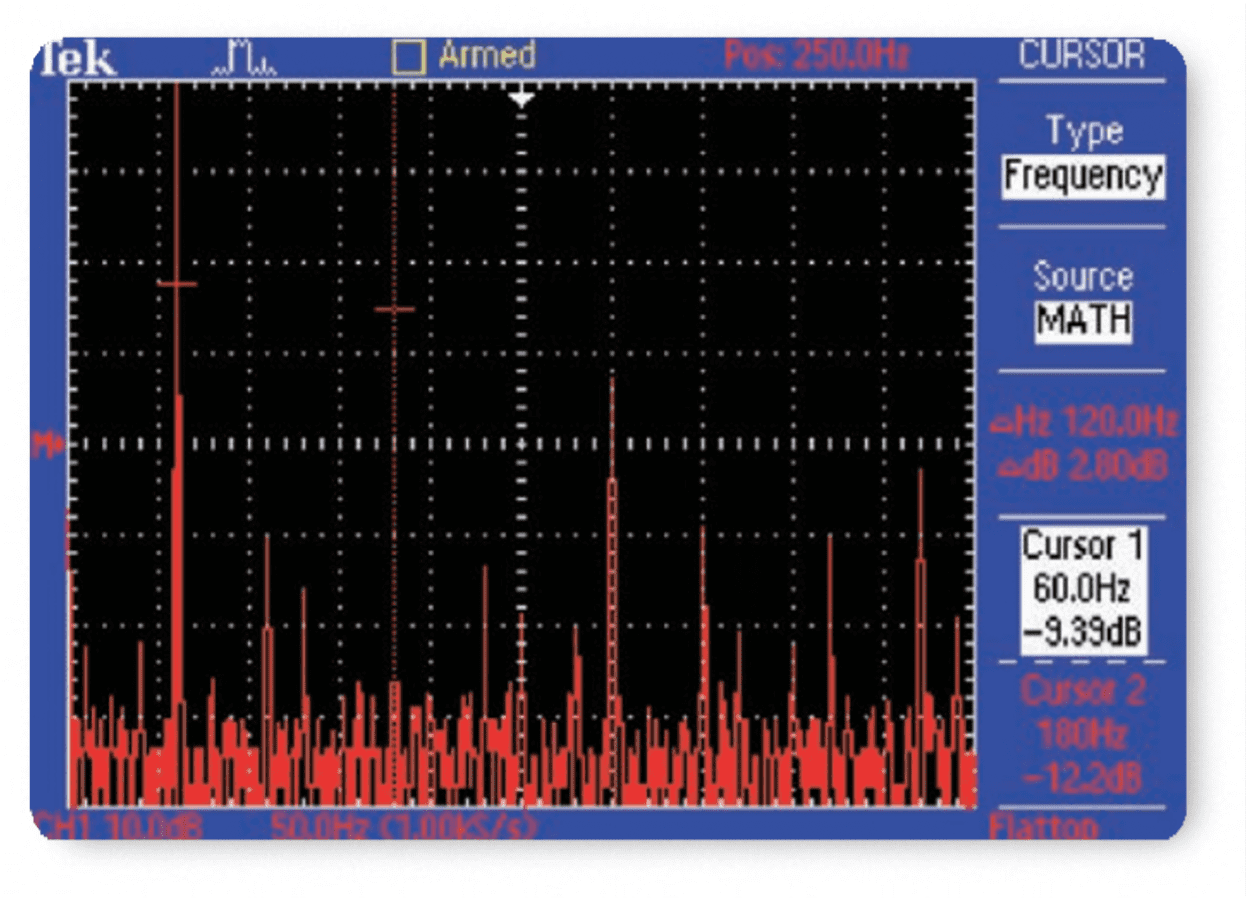

В окне БПФ отображается частотная область сигнала линии питания, включая основную частоту линии питания и гармоники, кратные основной частоте. Функция измерения с помощью курсоров в осциллографах TDS1000B и TDS2000B позволяет легко и точно анализировать большое количество информации, которая отображена на дисплее.

1. Нажмите кнопку КУРСОР (CURSOR) на передней панели.
2. С помощью боковой кнопки меню Источник (Source) выберите пункт МАTЕМАTИКА (MATH).
3. С помощью кнопки меню Tип (Type) выберите пункт Частота (Frequency).
4. Нажмите боковую кнопку меню Курсор 1 (Cursor 1) и с помощью универсальной ручки расположите перекрестье на крайнем левом пике (основном).
5. Нажмите боковую кнопку меню Курсор 2 (Cursor 2) и с помощью универсальной ручки расположите перекрестье на следующем самом высоком пике (в данном случае, на 3-й гармонике).
6. Надписи в правой части экрана указывают на абсолютные и относительные частоты и амплитуды.

Запись результатов с помощью программного обеспечения OpenChoice®

Инженерам-конструкторам в лабораториях и специалистам в технической области часто требуется записывать операции, выполняемые с помощью осциллографа. Они могут сохранять снимки экранов на съемные запоминающие устройства, а затем копировать файлы на компьютер вручную. Простое в использовании приложение OpenChoice Desktop упрощает процесс документирования данных с помощью прямой передачи снимков экранов на компьютер через USB.

1. Выполните регистрацию сигнала.
2. Подключите осциллограф к компьютеру с помощью кабеля USB.
3. Запустите программу OpenChoice Desktop.
4. Нажмите кнопку Выбор прибора (Select Instrument), выберите необходимый прибор USB, затем нажмите кнопку OK.
5. Выберите Получить экран (Get Screen) для записи снимка экрана.
6. Нажмите кнопку Сохранить как (Save As) для сохранения снимка экрана в файл на компьютере.
7. Нажмите кнопку Копировать в буфер обмена (Copy to Clipboard). Затем можно запустить программу для работы с документами и вставить снимок в документ.

Регистрация измерений формы сигнала

Обычным заданием для инженеров и специалистов в технической области является выполнение измерений с помощью осциллографа, а затем, вручную записывать результаты измерений для сохранения и документирования информации об изменениях в работе цепи в течение времени. Это отнимает много времени и может привести к противоречивым записям в документе. Простая в использовании панель инструментов TekXL упрощает процесс сбора данных и записи в программе Excel.

1. Выполните регистрацию сигнала.
2. Подключите осциллограф к компьютеру с помощью кабеля USB.
3. Запустите приложение Excel и включите панель инструментов TekXL, выбрав Инструменты (Tools)   Надстройки (Add-ins…) и установив флажок Tekxltoolbar.
4. Нажмите значок Подключение TekXL (TekXL Connection), выберите необходимый прибор, затем нажмите кнопку OK.
5. Нажмите значок Измерения TekXL (TekXL Measurements).
6. На вкладке «Выбор» (Selection) выберите Частота (Frequency).
7. На вкладке «Синхронизация» (Timing) выберите 45 выборок.
8. На вкладке «Диаграмма» (Charting) выберите По завершении (Upon Completion).

Анализ формы сигнала с помощью NI SignalExpress™ Tektronix Edition

Хотя осциллографы TDS1000B и TDS2000B предоставляют значительные встроенные возможности анализа, существуют приложения, в которых необходимые условия анализа продуманы лучше, чем в приложениях компьютера. SignalExpress Tektronix Edition предоставляет расширенные возможности анализа, а также простой в использовании USB-интерфейс plug-and-play.

1. Выполните регистрацию сигнала.
2. Подключите осциллограф к компьютеру с помощью кабеля USB.
3. Запустите программу SignalExpress TE.
4. Программа SignalExpress откроется, прибор автоматически подключится и будет выполнена передача данных на компьютер.
5. Для выполнения предельного теста сигнала в рамках требований выберите Добавить шаг (Add Step)   Аналоговый (Analog) Tест (Test)   Предельный тест (Limit Test).
6. Чтобы отобразить гистограмму сигнала, выберите Добавить шаг (Add Step)   Аналоговый (Analog)   Временные измерения (Time-Domain Measurements)   Гистограмма (Histogram).
