ОСЦИЛЛОГРАФ OWON SDS1104 КАК ЭФФЕКТИВНЫЙ ИНСТРУМЕНТ ДЛЯ ПРОФЕССИОНАЛОВ

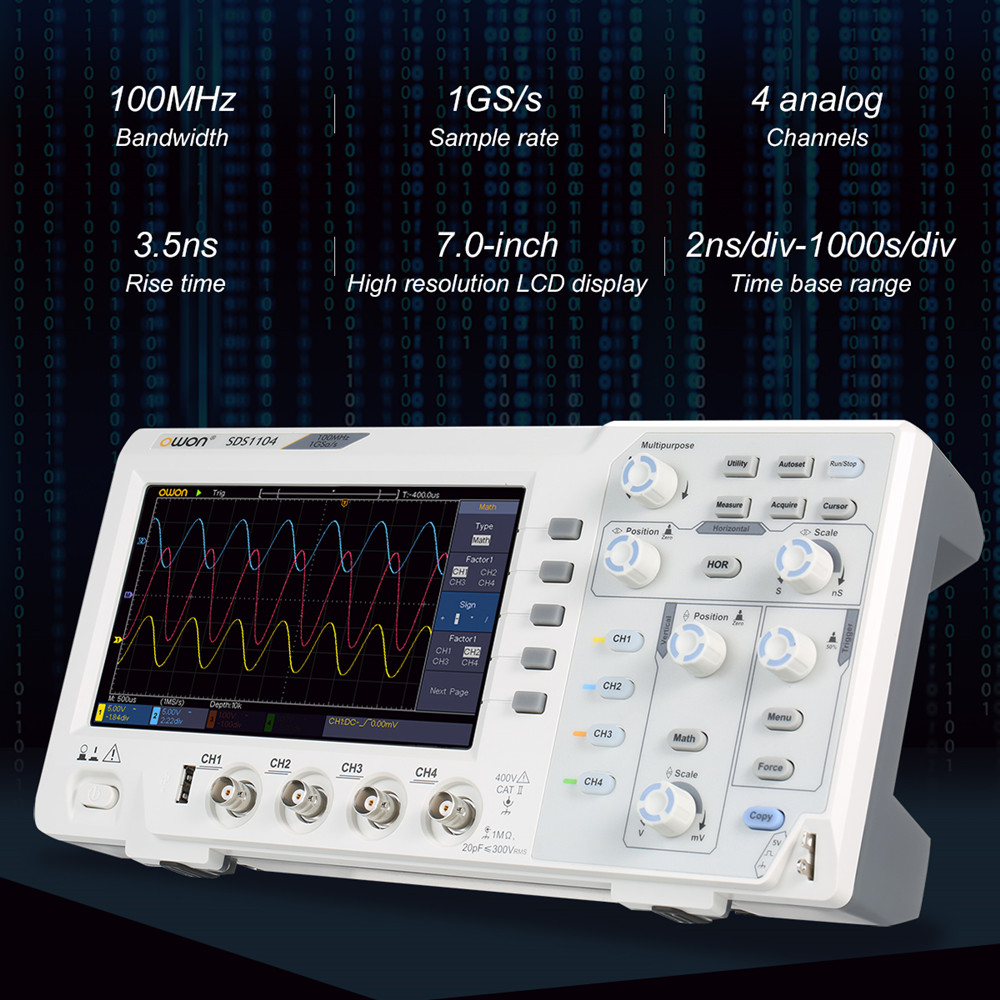

Осциллограф OWON SDS1104 — это профессиональный измерительный прибор, который произвел революцию среди бюджетных осциллографов своего класса благодаря полосе пропускания 100 МГц и четырем каналам.

Высокая производительность и точность

Осциллограф OWON SDS1104 с его выдающейся для такого класса приборов полосой пропускания 100 МГц обеспечивает точное отслеживание чрезвычайно быстрых изменений сигнала. Это свойство особенно полезно при разработке и отладке современных электронных устройств, где анализ высокочастотных сигналов имеет решающее значение. Частота дискретизации прибора 1 Гвыб/с гарантирует, что ни один сигнал, представляющий интерес, не ускользнёт от внимания. Такая скорость выборки позволяет проводить детальный анализ изменений в миллисекундном или даже микросекундном диапазоне.

Сочетание высокой скорости выборки и полосы пропускания позволяет осуществлять качественное тестирование цифровых схем, импульсных источников питания и сложных систем связи. Время нарастания прибора ≤3,5 нс гарантирует точное отображение быстрых изменений сигнала.

Четыре канала и универсальность

Осциллограф OWON SDS1104 с четырьмя независимыми измерительными каналами обеспечивает исключительную гибкость при выполнении сложных измерительных задач. Такая конфигурация позволяет осуществлять одновременный мониторинг и сравнение полученных результатов от нескольких сигналов, что необходимо для исследования, например, многофазных систем, дифференциальных сигналов или сложных цифровых протоколов.

Каждый из каналов имеет вертикальное разрешение 8 бит, что позволяет различать 256 различных уровней напряжения. Регулируемая вертикальная чувствительность от 5 мВ/дел до 5 В/дел гарантирует, что как сигналы малой амплитуды, так и более высокие напряжения могут быть точно измерены.

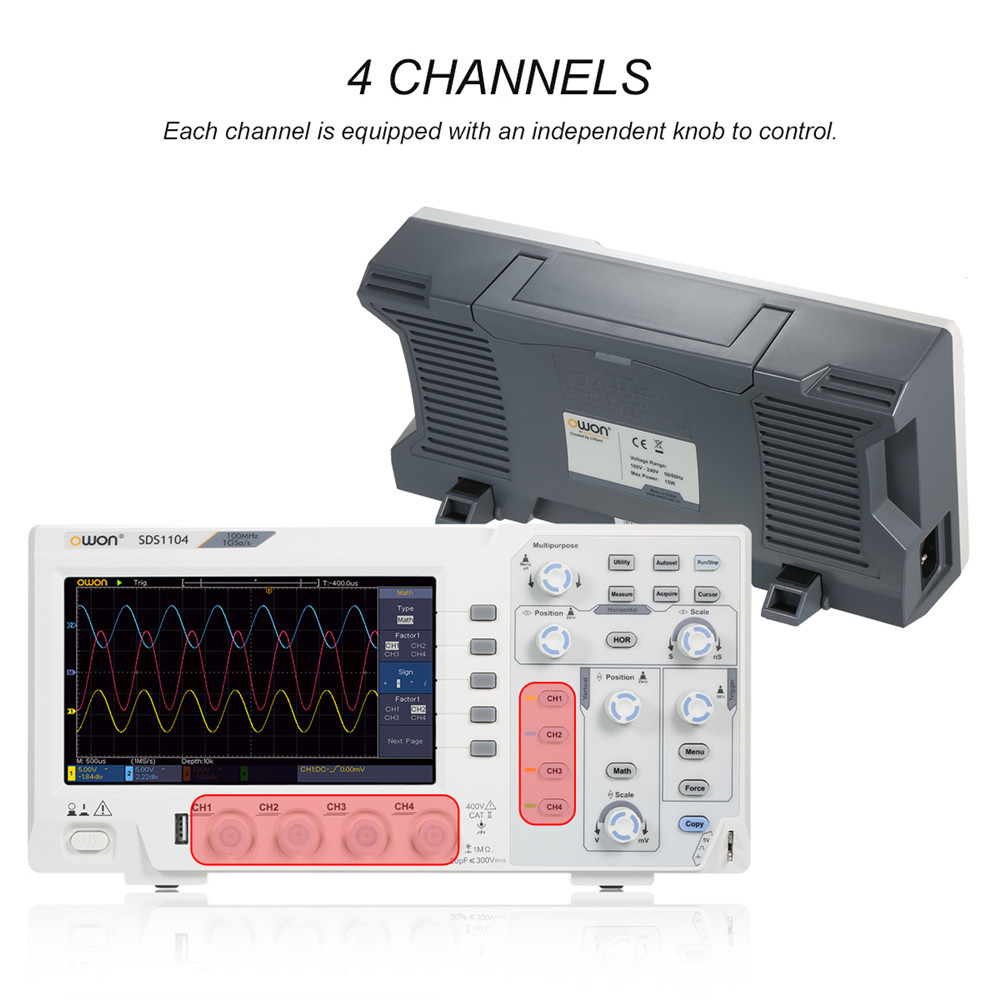

Рис.1 4 канала, каждый канал оснащён независимой головкой управления

Большой дисплей и пользовательский интерфейс

7-дюймовый цветной ЖК-дисплей устройства с разрешением 800 x 480 пикселей обеспечивает отличную видимость в любой среде. Экран высокого разрешения позволяет с высокой точностью наблюдать детали сложных форм волн и легко считывать результаты измерений.

Удобный интерфейс и логически организованные элементы управления позволяют легко переключаться  на различные функции. Разделенный экран оптимизирован для одновременного мониторинга отображения формы сигнала и параметров измерения.

Специальные функции и возможности связи

Осциллограф OWON SDS1104 поддерживает протоколы SCPI и LabVIEW, что позволяет интегрировать прибор в автоматизированные измерительные системы. Это особенно полезно в научно-исследовательских и опытно-конструкторских средах или в тестировании производственных линий, где автоматизация измерений и систематический сбор данных являются ключевыми факторами.

Встроенные интерфейсы USB-хоста и устройства обеспечивают легкую передачу данных и возможности удаленного управления. Прибор может сохранять данные измерений и настройки, а также экспортировать формы сигналов для дальнейшего анализа.

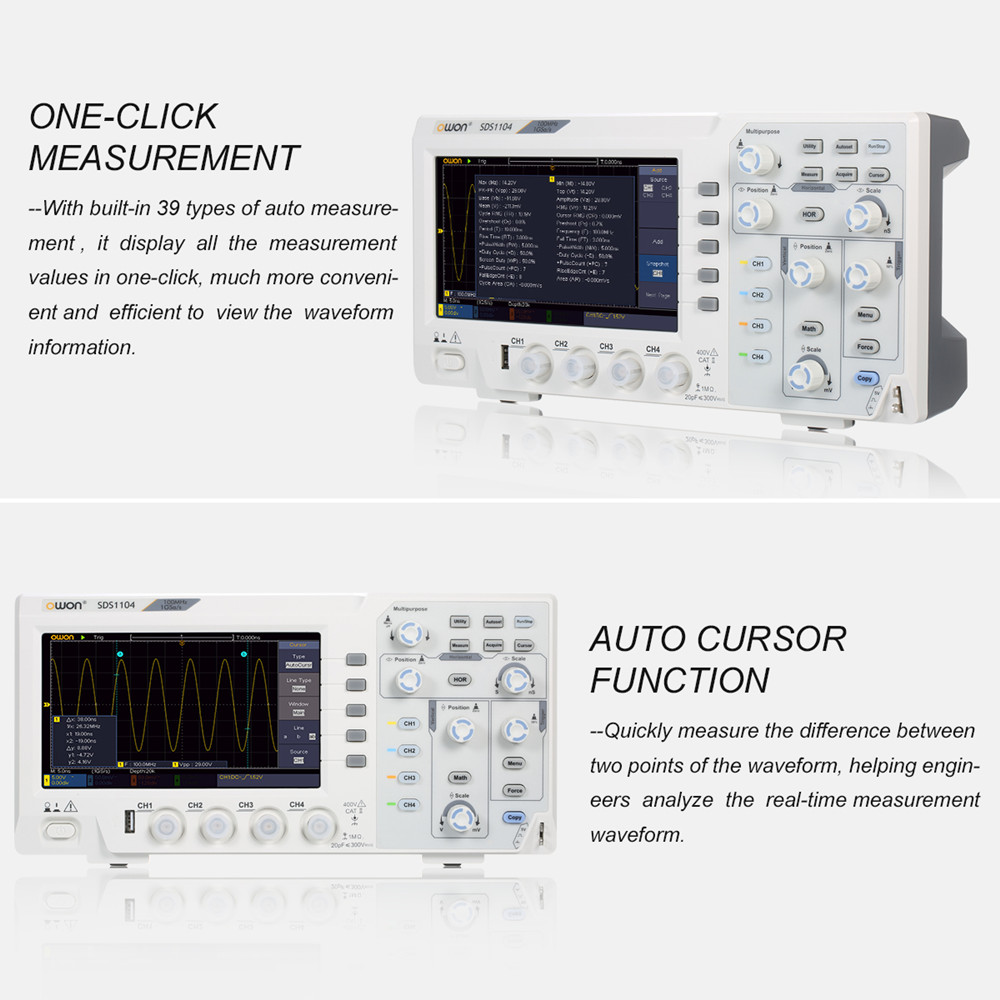

рис.2 Измерения в одно касание: встроенные 39 вариантов автоматических измерений позволяют выполнять тесты за одно касание, что чрезвычайно удобно и эффективно при просмотре информации формы волны

рис. 2.1 функция автоматического курсора позволяет измерять разницу между 2-мя точками волны сигнала, тем самым предоставляя инженерам возможность просматривать измеряемые параметры в реальном времени

Компактный дизайн и эргономика

С размерами 301 x 152 x 70 мм и весом всего 1,1 кг осциллограф OWON SDS1104 чрезвычайно портативен. Компактный дизайн не идет в ущерб функциональности - все элементы управления легкодоступны и логично расположены.

Универсальный блок питания устройства работает в диапазоне 100-240 В переменного тока, поэтому его можно использовать по всему миру. Низкое энергопотребление менее 15 Вт обеспечивает длительное время работы и экономичную эксплуатацию.

Расширенные функции измерений и анализа

Осциллограф располагает обширными функциями автоматических измерений, включая измерение Vpp, Vavg, RMS, частоты, периода, Vmax, Vmin, времени нарастания и спада фронта импульса. Курсорные измерения позволяют точно определять напряжение и разницу во времени.

Встроенные математические функции (сложение, вычитание, умножение, деление, инвертирование и БПФ) поддерживают глубокий анализ сигнала. Длина записи 20К обеспечивает достаточно точек данных для детального анализа сложных форм сигналов.

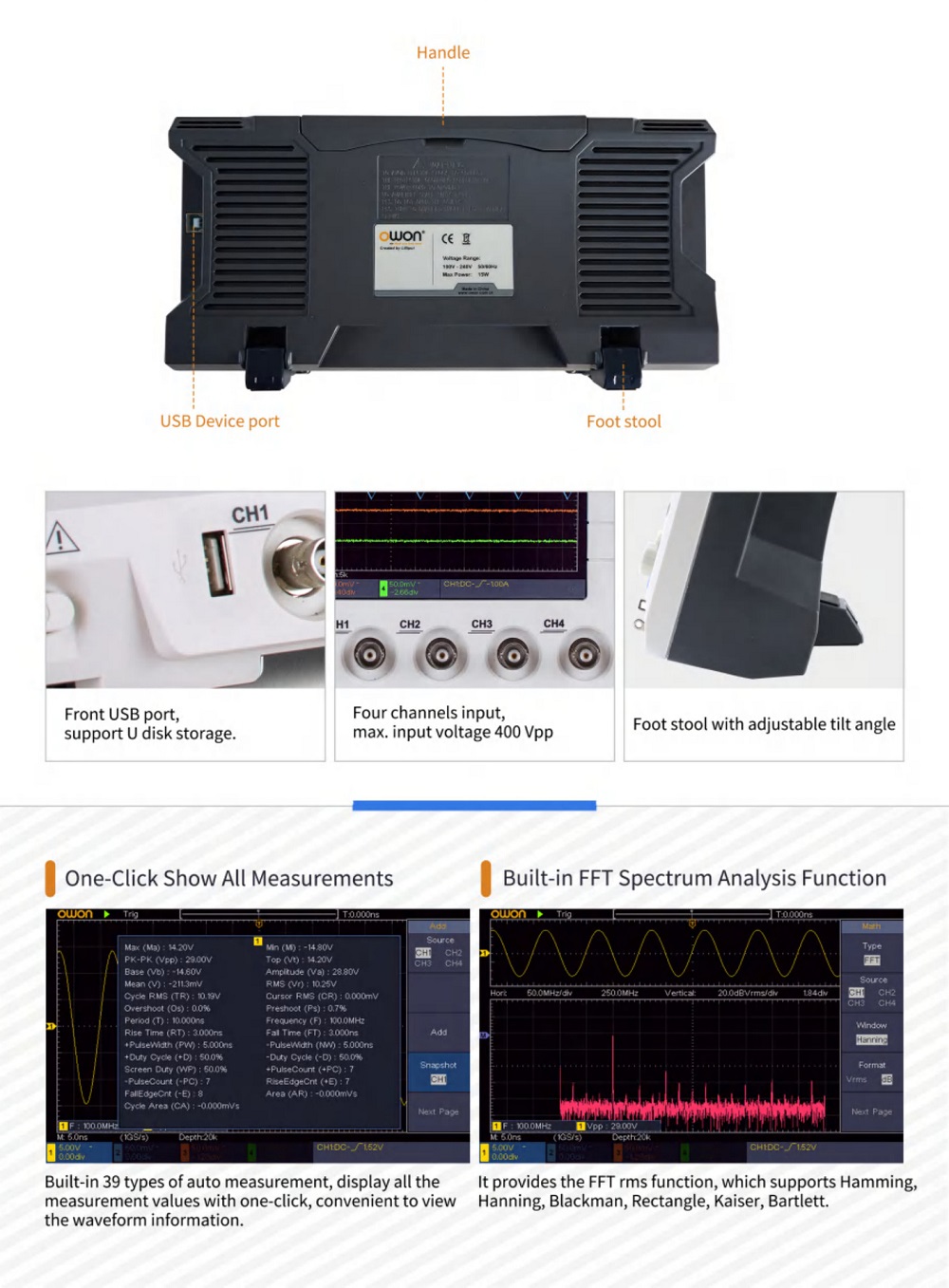

рис.3 демонстрация результатов измерений за одно касание

рис. 3.1 встроенная функция быстрого преобразования фурье при анализе спектра исследуемого сигнала

Расширенные функции триггера

Прибор обладает множеством вариантов запуска, включая запуск по краю сигнала и видео. Уровень запуска можно регулировать в диапазоне ±5 делений от центра экрана. Режимы запуска (Авто, Нормальный, Одиночный) и расширенные функции видео-запуска (NTSC, PAL, SECAM) поддерживают различные области применения.

Изменяемый коэффициент ослабления пробника (1X, 10X, 100X, 1000X) позволяет использовать различные его версии для расширения диапазона измерений. Максимальное входное напряжение 400 В (PK-PK) обеспечивает адекватную защиту от перегрузок.

Полный комплект принадлежностей

Осциллограф OWON SDS1104 в своем наборе аксессуаров содержит все необходимые инструменты для немедленного начала измерений. В комплект поставки входит прибор, две измерительные головки, USB-кабель, кабель питания, калибровочный инструмент, а также подробное руководство пользователя и CD с прикладным программным обеспечением.

Качество измерительных головок и принадлежностей соответствует высокому стандарту прибора, гарантируя точность и надежность измерений во всех областях применения.

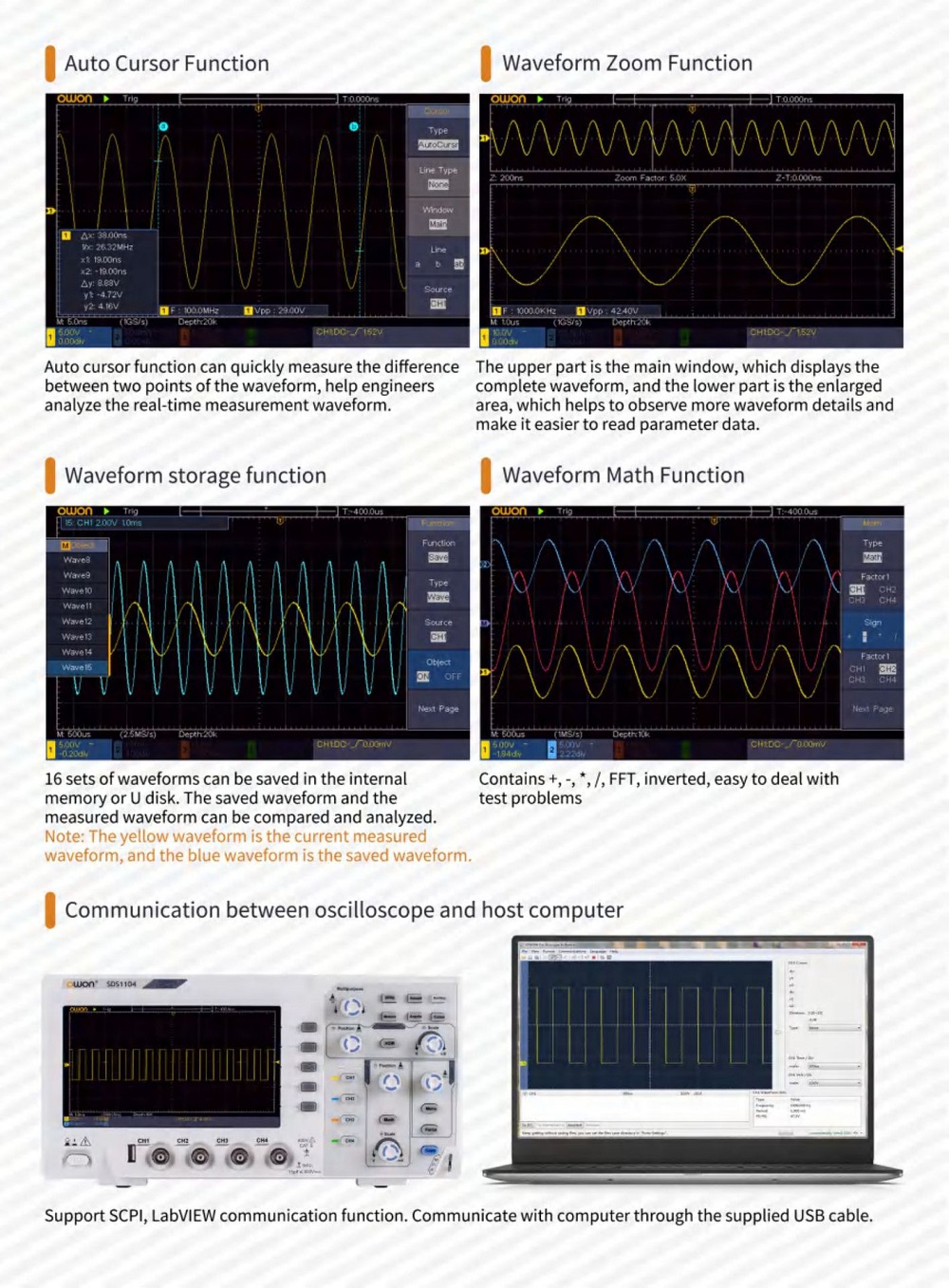

рис.4 функция автоматического курсора

рис. 4.1 функция масштабирования формы сигнала

рис. 4.2 функция сохранения формы сигнала

рис. 4.3 функция математических вычислений

рис. 4.4 связь между осциллографом и компьютером

Основные характеристики OWON sds1104:

– Полоса пропускания 100 МГц для качественного анализа сигнала
– Частота дискретизации 1 Гвыб/с для детального мониторинга сигнала
– Четыре независимых измерительных канала для комплексных измерений
– 7-дюймовый цветной ЖК-дисплей с высоким разрешением
– Расширенные функции запуска и автоматические измерения
– Поддержка протоколов SCPI и LabVIEW для автоматизированных систем
– Интерфейсы USB-хоста и устройства для передачи данных
– Компактная портативная конструкция (1,1 кг)
– Расширенные математические и аналитические функции
– Длина записи 20 000 точек для детального анализа сигнала
– 8-битное вертикальное разрешение
– Точность постоянного тока ±3%
– Встроенный частотомер
– 16 вариантов хранения форм сигналов
