Как использовать осциллограф для диагностики глохнущего автомобиля?

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой осциллографов, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

В некоторых ситуациях осциллографы играют важную роль в диагностике глохнущих транспортных средств.

Пикоскоп дает техническому специалисту возможность отслеживать (в режиме реального времени) фактические сигналы и сравнивать их с обработанными данными сканирующего прибора.

Стив Смит, специалист по автомобильным приложениям в Pico Technology, предлагает обзор того, как осциллограф помогает диагностировать глохнущее транспортное средство. Он также объясняет, почему осциллограф является важным инструментом в этой процедуре.

В: Как осциллографы будут использоваться для диагностики глохнущего автомобиля?

A: С самого начала остановку двигателя (как и все диагностические процедуры) необходимо оценивать путем беседы с клиентом, поскольку у него есть все ответы и, что еще важнее, история/последовательность событий.

Перед любой диагностикой ни в коем случае нельзя упускать из виду базовую проверку, поскольку слишком легко атаковать транспортные средства с помощью набора испытательного оборудования, хотя на самом деле нашей проблемой может быть загрязненное топливо!

Подтверждение беспокойства клиента имеет первостепенное значение, и в идеале с помощью сканера, подключенного для сбора ценных данных во время состояния неисправности. Это не всегда возможно, поскольку неисправности часто являются прерывистыми и зависят от условий вождения, и поэтому, опять же, интервью с клиентом поможет

Диагностические коды неисправностей всегда являются первым портом вызова вместе с любыми последовательными данными от выбранного вами сканирующего прибора. Дорожное тестирование автомобиля с подключенным сканирующим прибором при попытке смоделировать состояние также поможет обеспечить целевые области для дальнейшей диагностики и тестирования, и именно здесь осциллограф становится бесценным.

Вооружившись всей вышеперечисленной информацией, техник должен будет следовать блок-схеме кодов неисправностей, если присутствует соответствующий код неисправности, или, вооружившись своими знаниями о системе, начать тестирование и измерение компонентов управления двигателем с помощью осциллографа, которые могут быть ответственны за симптом, обнаруженный клиентом.

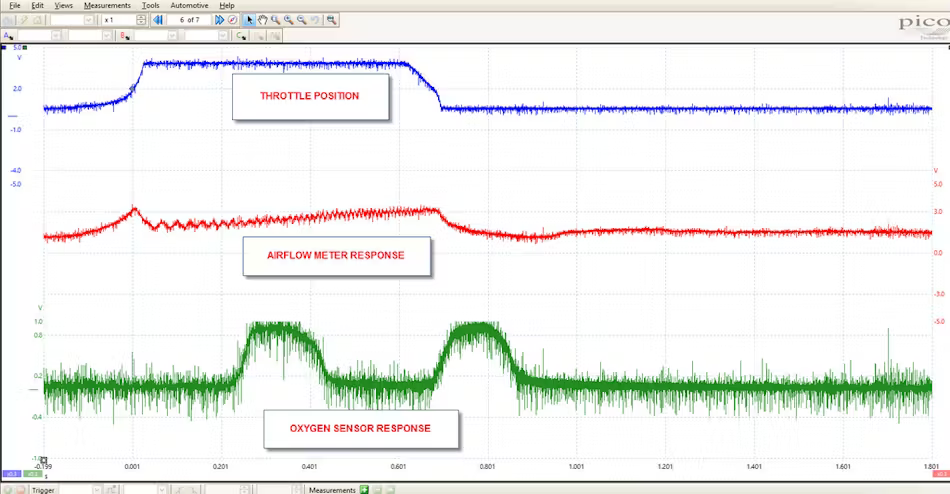

Чтобы привести типичный пример, давайте возьмем газовый двигатель, глохнущий при остановке на перекрестках, но никаких явных кодов неисправностей не обнаружено. Требуется описание системы управления холостым ходом двигателя и составленный список возможных компонентов, которые могут вызывать глохнущий двигатель. Из этого списка техник может решить проверить датчик кислорода, расходомер воздуха и датчик положения дроссельной заслонки. Порядок проверок зависит от простоты доступа к этим компонентам, но с помощью осциллографа Pico 4 все эти входы можно измерять и контролировать в режиме реального времени на одном экране.

Использование пикоскопа дает техническому специалисту возможность отслеживать (в режиме реального времени) фактические сигналы и сравнивать их с обработанными данными сканирующего прибора.

В: Почему следует использовать осциллограф, а не просто сканирующий прибор?

A: После подключения к компонентам техник может просматривать причину и следствие различных датчиков в системе управления холостым ходом. Тест на покачивание — это такой простой, но эффективный метод при просмотре сигналов, которые могут прерываться из-за сбоев проводки, проблем с подключением и теплового повреждения. Только осциллограф может реагировать достаточно быстро, чтобы отображать эти «сбои», когда сканирующий прибор пропустит этот важный «выпадающий» сигнал в целостности, что приведет техника к потенциальной охоте за гусями. Осциллограф также можно использовать во время дорожных испытаний, когда происходит большинство неисправностей, предоставляя технику ту же самую высокоскоростную возможность захвата в рабочих условиях, о которых сообщил клиент. Осциллограф может записывать сигналы выше, и когда происходит неисправность, техник может приостанавливать и воспроизводить полученные данные, увеличивать, измерять и оценивать сигналы, чтобы сделать вывод о том, почему автомобиль мог заглохнуть

В: Чего я могу ожидать от техника, использующего осциллограф?

A: По опыту, пользователи осциллографов — это преданные своему делу профессионалы, которые вложили время и деньги (часто свои собственные) в улучшение своих диагностических возможностей в постоянно усложняющихся современных автомобилях. Вы можете ожидать, что ваш автомобиль будет отремонтирован в реалистичные сроки, подкрепленные доказательством отказа компонента с литературой до и после ремонта, что придаст уверенности в любом ремонте.
