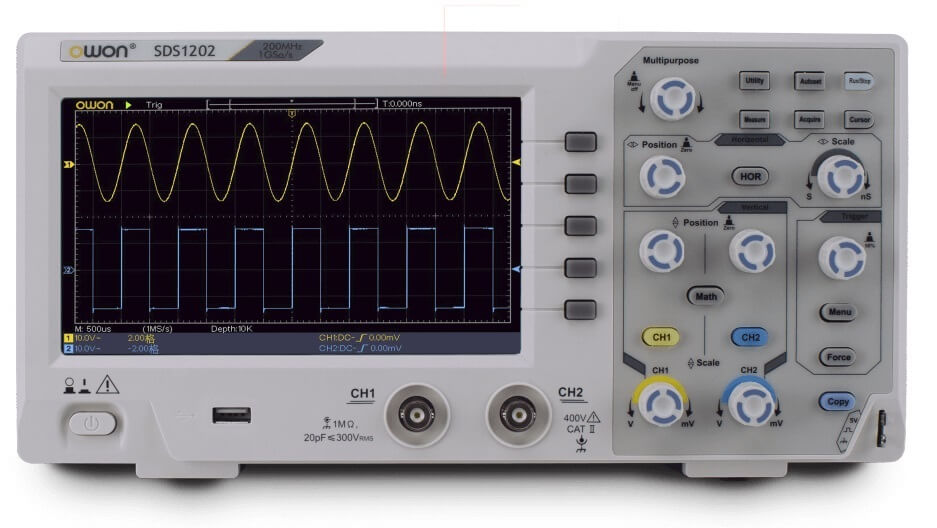

Осциллограф SDS1202. Оптимальное соотношение цена/качество
SDS1202
Цифровой запоминающий осциллограф в максимально экономичной комплектации
+ Полоса пропускания: 200MHz
+ 2-Канальный
+ Частота выборки : 1GS/s
+ Самый тонкий корпус из аналогов
+ 7 дюймовый ЖКИ высокой разрешающей способности
+ Поддержка аналитических прикладных программных пакетов SCPI, LabVIEW
＋Рабочие характеристики
|
Модель |
SDS1202 |
|
|
Полоса пропускания |
200MHz |
|
|
Частота выборки |
1GS/s |
|
|
Горизонтальная шкала (s/div) |
2ns/div - 1000s/div, step by 1 - 2 - 5 |
|
|
Время нарастания фронта импульса (на входе, стандартно) |
≤1.7ns |
|
|
Каналов |
2 |
|
|
Дисплей |
7" цветной ЖКИ, 800 x 480 pixels |
|
|
Сопротивление на входе |
1MΩ ± 2%, in parallel with 20pF±5pF |
|
|
Разрешение на каналах |
50Hz : 100 : 1, 10MHz : 40 : 1 |
|
|
Max напряжение на входе |
400V (PK - PK) (DC+AC, PK - PK) |
|
|
Точность усиления по пост. току |
±3% |
|
|
Длина записи |
10K |
|
|
Точность по пост. току (усреднённая) |
Средняя ≥16：±(3% считывание + 0.05 div) для △V |
|
|
Коэффициент затухания пробника |
1X, 10X, 100X, 1000X |
|
|
LF обратная связь (AC, -3dB) |
≥10Hz (на входе, соединение AC, -3dB) |
|
|
Частота выборки / точность реле времени |
±100ppm |
|
|
Интерполяция |
sin (x) / x |
|
|
Интервал (△T) точность (на всю полосу частот) |
Однократный : ±(1 интервальное время + 100ppm x считывание + 0.6ns), Среднее >16 : ±(1 интервальное время+ 100ppm x считывание + 0.4ns) |
|
|
Сопряжения на входе |
DC, AC , и GND |
|
|
Разрешение по вертикали (A/D) |
8 bits (2 канала одновременно) |
|
|
Чувствительность по вертикали |
5mV/div - 5V/div (at input) |
|
|
Тип триггера |
По краю, Видео |
|
|
Режим триггера |
Авто, Нормальный и Однократный |
|
|
Уровень триггера |
±5 делений от центра экрана |
|
|
Видео стандарты |
NTSC, PAL and SECAM standard |
|
|
Курсорные измерения |
△V, и △T между курсорами |
|
|
Режимы автоматических измерений |
Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B cycle area |
|
|
Математика при измерениях форм сигналов |
＋, －, x, ÷, invert, FFT |
|
|
Сохранение форм сигналов |
16 форм |
|
|
Фигура Лиссо |
Полоса пропускания |
Полная полоса частот |
|
Разница по фазе |
±3 градуса |
|
|
Коммуникационный интерфейс |
USB host, USB device |
|
|
Счётчик частоты |
присутствует |
|
|
Источник питания |
100V - 240V AC, 50/60Hz, CAT II |
|
|
Потребляемая мощность |
＜15W |
|
|
Предохранитель |
2A, T class, 250V |
|
|
Размеры (W x H x D) |
301 x 152 x 70 mm |
|
|
Вес устройства |
1.10 kg |
|
, Delay A→B
, area,＋Области применения прибора
• Отладка электронных цепей • Тестирование цепей • Разработка и производство • Образование и обучение • Техобслуживание автомобилей и тестирование

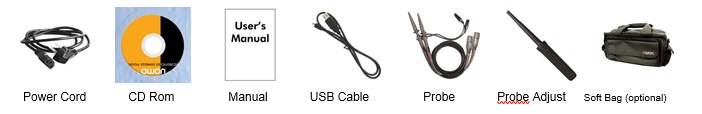

＋Аксессуары при поставке прибора.
