ОСЦИЛЛОГРАФЫ С ЦИФРОВЫМ ЛЮМИНОФОРОМ/АНАЛИЗАТОРЫ ПОСЛЕДОВАТЕЛЬНЫХ ПОТОКОВ СЕРИИ DPO/DSA70000B. ЧАСТЬ 1

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

Особенности и преимущества

На всех четырех каналах одновременно:

– Модели с полосами пропускания 20, 16, 12,5, 8, 6 и 4 ГГц

– Скорость выборки в реальном времени до 50 Гвыб./с

– Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации

– Самая высокая скорость захвата – более 300 000 осциллограмм в секунду на канал.

Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами.

Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм.

Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений.

Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных.

Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним.

Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм.

Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения.

Пробники серии P7500 TriMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц.

Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования.

Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.

Области применения

Анализ целостности, джиттера и временного распределения сигнала.
Проверка, устранение неполадок, определение характеристик и аттестация сложных систем.
Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных.
Анализ шин памяти.
Проверка импульсных источников питания.
Исследование переходных процессов.
Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания.

Непревзойденная производительность и улучшенные характеристики приборов ускорят вашу работу.

Осциллографы реального времени с цифровым люминофором серий DPO70000B и DSA70000B – это лучшее в отрасли решение для анализа целостности сигналов, с которым сталкиваются разработчики, проверяющие или определяющие характеристики и устраняющие неполадки сложных электронных систем. Осциллографы серии DSA70000B являются идеальным инструментом для исследования высокоскоростных последовательных систем.

Это семейство отличается непревзойденными характеристиками захвата и анализа сигналов, простотой использования, богатым набором функций для отладки различных систем, что значительно ускоряет процесс разработки. Большой дисплей и интуитивно понятный пользовательский интерфейс обеспечивают легкий доступ к максимальному объему информации.

Непревзойденные возможности захвата сигналов

Превосходная целостность сигнала и отличное соотношение сигнал-шум в сериях DPO70000B и DSA70000B обеспечат уверенность в результатах измерений

Полоса пропускания до 20 ГГц на каждом из четырех каналов и запатентованная функция коррекции Tektronix. Пользовательские фильтры для каждого канала обеспечивают коррекцию амплитуды и фазы для более точного отображения очень быстрых сигналов. Кроме того, только Tektronix позволяет полностью отключить цифровую коррекцию, когда это необходимо.

Функция коррекции исключает отклонения частотных характеристик на всем пути до измерительного наконечника пробника.

Высокая частота дискретизации на всех каналах позволяет более детально исследовать импульсные помехи, отклонения сигналов, быстрые фронты.

– 50 Гвыб./с на всех каналах для моделей с полосами пропускания 12,5, 16 и 20 ГГц

– 25 Гвыб./с на всех каналах для моделей с полосами пропускания 4, 6, и 8 ГГц

Обладая хорошим соотношением сигнал-шум и низким уровнем собственного шума, серии DPO70000B и DSA70000B позволяют проводить измерения наиболее точно. При отладке устройств низкий уровень шума и максимальная четкость сигнала позволяют найти малейшие аномалии, которые могут повлиять на работу. При анализе РЧ сигналов данные характеристики позволяют расширить динамический диапазон, открывая более широкую область применения DPO/DSA70000B.

Низкий уровень собственного джиттера и высокая точность установки по вертикали позволяют проводить измерения более аккуратно.

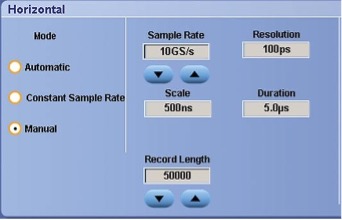

Длинная память приборов обеспечивает высокое разрешение и увеличенную длительность захвата осциллограмм:

– 10 млн. точек на канал для серии DPO70000B и 20 млн. для серии DSA70000B в стандартной комплектации;

– Возможность расширения до 100 млн. точек на всех четырех каналах для моделей с полосами пропускания 4, 6 и 8 ГГц;

– Возможность расширения до 250 млн. точек на всех четырех каналах для моделей с полосами пропускания 12,5, 16 и 20 ГГц;

– MultiView Zoom упрощает работу с длинной памятью, сравнение и анализ нескольких сегментов осциллограммы.

Широчайший выбор пробников – независимо от того, измеряете ли Вы последовательные потоки данных на скорости 8 Гбит/с или токи переключения источника питания, Tektronix предлагает широкий выбор пробников, включая однопроводные, дифференциальные, оптические, высокого напряжения, тока и широкий выбор вспомогательных устройств для подключения.

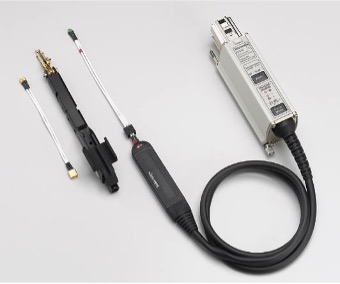

Пробники серии P7500 TriMode – идеально подходят для DPO/ DSA70000B и позволяют осуществлять переключение между дифференциальными, однопроводными и общими измерениями без перемещения пробника с точки подключения. Данная серия представлена моделями с полосой от 4 ГГц до 20 ГГц.

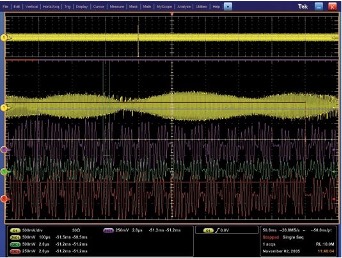

Одновременное увеличение четырех интересующих зон для быстрого сравнения

Пробники P7500 TriMode облегчают процесс установки параметров для проведения комплексных измерений

Ускорение отладки в сложных электрических системах

Режим захвата FastAcq ускоряет устранение неполадок, четко указывая дефекты сигнала

Больше, чем просто цветовая градация частоты появления сигнала – запатентованная технология DPX® позволяет захватывать сигналы со скоротью более 300 000 осциллограмм в секунду на всех четырех каналах одновременно, значительно увеличивая возможности обнаружения аномалий. Простым поворотом ручки интенсивности свечения, вы сможете «увидеть то, чего другие не видят», рассмотреть полную картину работы всей цепи. Некоторые производители осциллографов заявляют о высоких скоростях захвата осциллограмм на короткие периоды времени, но только осциллографы DPO70000B и DSA70000B, оснащенные технологией DPX, способны делать это неограниченно долго, экономя минуты, часы или даже дни, быстро обнаруживая характер сбоев, что в свою очередь позволяет использовать широкие возможности системы запуска для их локализации.

Возможность запуска осциллографа по интересующему событию играет ключевую роль в устранении неполадок и проверке сложных сигналов

Если вы пытаетесь найти аномалии или хотите локализовать часть сложного сигнала для дальнейшего анализа, например, сигнал чтения или записи шины DDR, то воспользуйтесь системой запуска Pinpoint® компании Tektronix. Постороенная на кремний-германиевой (SiGe) технологии для обеспечения очень высокой чувствительности срабатывания с низким уровнем собственного джиттера система Pinpoint позволяет захватывать глитчи с минимальной длительностью. Возможность настройки запуска по событиям А и В предоставляет практически неограниченные возможности по сравнению с конкурентами, у которых есть возможность запускаться по событию А с отложенным запуском по событию B, причем с ограничением запуска только по фронту. Это в свою очередь не позволяет производить сброс системы запуска в исходное состояние, когда событие B не произошло. Система Pinpoint предоставляет полный набор различных типов запуска по обоим событиям А и В, логическую оценку для контроля времени поиска этих событий и сброс системы запуска после определенного периода времени, состояния или перехода, что дает возможность захвата событий даже в самых сложных сигналах. Другие осциллографы обычно предоставляют менее 20 комбинаций запуска, тогда как система Pinpoint предоставляет более 1400 комбинаций.

Уровень джиттера расширенной системы запуска составляет <100 фс. С такой стабильностью в точке срабатывания её можно использовать как опорную для начала измерений.

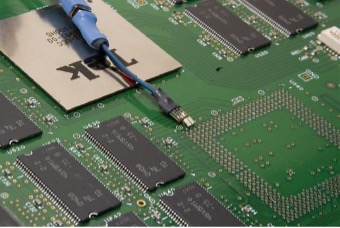

Недорогие наконечники пробников для пайки обеспечивают быстрое подключение и легкость перемещения пробников между точками на плате

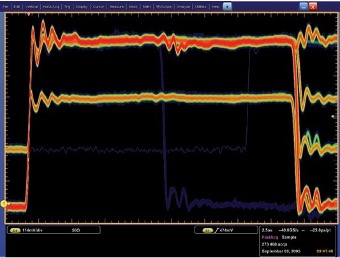

Режим FastAcq обеспечивает максимальную возможность захвата глитчей и других случайных аномалий в сигнале

Запуск по протоколу и последовательной комбинации

Для отладки последовательных интерфейсов существует возможность запуска по определенной комбинации потока NRZ со встроенным восстановлением синхронизации и корреляции событий по физическим и канальным уровням. Эта функция является стандартной для серии DSA70000B и доступна как опция PTH для DPO70000B. Приборы данной серии могут восстанавливать тактовый сигнал, определять транзакции и позволяют устанавливать желаемые кодированные последовательности для системы запуска. Опция PTH и серия DSA70000B способны работать с последовательными протоколами до 3,125 Гбит/с. Для стандартов с большими скоростями передачи (до 5 Гбит/c.), такими как USB 3.0, функции PTU для DPO70000B и STU для DSA70000B сособны запускаться и декодировать 8/10-битные комбинации.

Запуск по фиксированной комбинации NRZ добавляет новые возможности, позволяя осциллографу осуществлять синхронизированные захваты длинной последовательной тестовой комбинации с непревзойденной точностью по времени. Данный вид запуска можно использовать для удаления случайного джиттера из длинных комбинаций последовательных данных. Можно исследовать эффекты передачи отдельных битов, а с тестированием по маске можно использовать усреднение. Эта функция поддерживает поток последовательных данных NRZ на скорости до 6,25 Гбит/с и является стандартной для серии DSA70000B, а в модели DPO70000B включена как опция PTH.

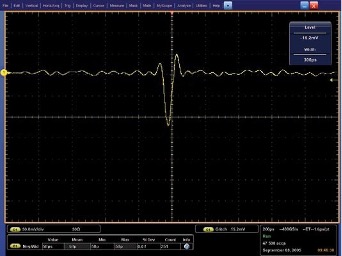

Система запуска Pinpoint может локализовать глитчи шириной до 100 пс

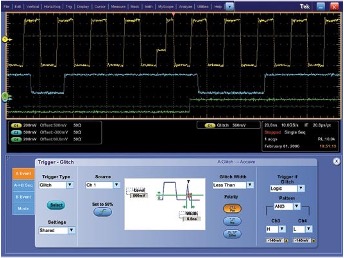

Возможность локализации определенных глитчей

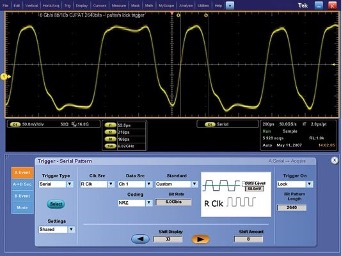

Запуск по фиксированной комбинации NRZ на примере SATA длиной 640 бит на скорости 6 Гбит/с

Большой 10-разрядный XGA-дисплей

Серии DPO/DSA70000B оснащены большим сенсорным XGA-дисплеем с диагональю 12,1 дюйма (307,3 мм), который обладает на 25 % бóльшим разрешением по вертикали, чем у других осциллографов.

Непревзойденное удобство использования

TekLink™ позволяет осуществлять захват по более чем четырем каналам путем синхронизации нескольких осциллографов и проводить отладку многоканальных высокоскоростных протоколов, таких как PCI Express X16 или шины памяти DDR.

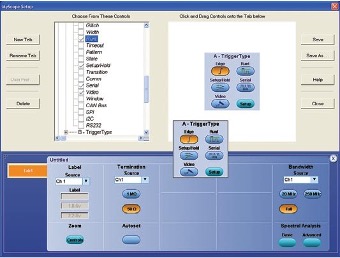

Приборы серий DPO/DSA70000B выделяются удобством использования, благодаря набору различных функций, таких как сенсорный экран, простая и удобная структура меню, интуитивно понятные графические иконки, отдельные ручки управления вертикальной разверткой для каждого канала, поддержка комбинаций клавиш, знакомых по системе Windows и управление правой кнопкой и колесиком мыши.

Совместимость с логическими анализаторами для отладки и разработки цифровых систем

Система отображения Tektronix Integrated View (iView™) помогает проектировщикам цифровых систем решать задачи целостности сигналов, эффективно устранять неполадки, а также проще и быстрее проводить проверки разрабатываемых устройств. iView позволяет проектировщикам анализировать коррелированные по времени цифровые и аналоговые сигналы в одном окне и локализовать аномалии цифровых сигналов, вызывающие системные ошибки, исследуя их аналоговую форму. Настройка для каждого пользователя не требуется, и после установки данная функция работает полностью автоматически.
