Советы по предотвращению повреждения осциллографов

Магазин Gtest® - авторизованный поставщик осциллографов в Украине:
https://gtest.com.ua/izmeritelnye-pribory/ostcillografy

Обеспечьте надлежащее заземление

• Всегда используйте шнур питания, входящий в комплект поставки осциллографа.

• Правильное заземление осциллографа предотвратит накопление электростатического заряда, который может быть вреден для осциллографа и оператора.

• Не повреждайте и не перепутайте контакт заземления на шнуре питания, входящем в комплект поставки.

Внимательно ознакомьтесь с предупреждающими надписями и техническими характеристиками

• Не превышайте значения, указанные в техническом описании или на предупреждающих надписях на осциллографе.

• Обратитесь к руководству пользователя для получения информации об условиях, необходимых для соответствия указанным характеристикам. Обратите внимание на информацию об общей безопасности, подключении питания и требованиях к вентиляции.

• Например, предупреждающая надпись на передней панели осциллографа указывает максимальный уровень входного сигнала. Не превышайте указанное напряжение.

Не допускайте перегрузки входов осциллографа

• Всегда устанавливайте шкалу на максимальное значение перед изменением любого входного сигнала, чтобы предотвратить перегрузку осциллографа.

• Во избежание повреждений, заранее знайте об уровне сигнала, который будет подключен к осциллографу. Перегрузка входов может повредить компоненты входной цепи.

Обеспечивайте надлежащее охлаждение прибора (циркуляцию воздуха)

• Убедитесь, что вокруг осциллографа достаточно свободного пространства, как указано в руководстве пользователя, для обеспечения достаточной циркуляции воздуха.

• При использовании нескольких осциллографов не допускайте, чтобы нагретый выход одного осциллографа становился источником охлаждения для другого, особенно при установке в стойку или шкаф.

• При ограниченном притоке воздуха внутренняя рабочая температура будет выше, что снижает надежность осциллографа.

• Не закрывайте вентиляционные отверстия.

• Периодически проверяйте и очищайте вентиляционные отверстия осциллографа. Недостаточный приток воздуха может привести к перегреву, что может привести к выходу осциллографа из строя.

Соблюдайте меры предосторожности, связанные с электростатическим разрядом (ЭСР):

• ЭСР может повредить или вывести из строя электронику, расположенную за входами осциллографа. Как правило, входы с более высокой пропускной способностью более подвержены повреждению от ЭСР, чем входы с более низкой пропускной способностью.

• ЭСР может быть напрямую инжектирован на вход осциллографа при контакте с центральным контактом разъёма или косвенно через внешнюю испытательную оснастку с открытыми дорожками.

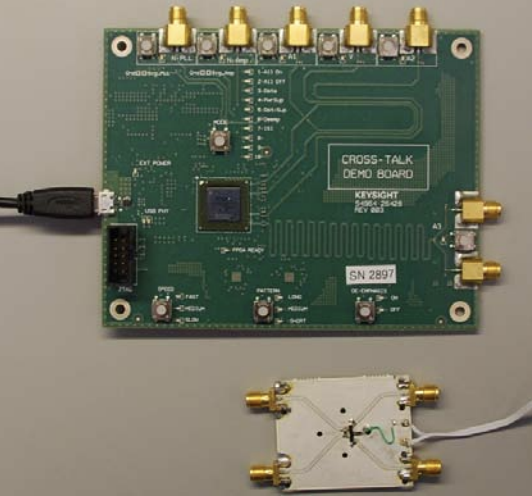

• Испытательные оснастки с открытыми дорожками могут передавать электростатический разряд от испытательной оснастки на вход осциллографа. Будьте осторожны при использовании оснасток с открытыми центральными разъёмами, так как разряд на открытую дорожку может легко произойти. Вот два примера светильников с открытыми дорожками:

• Перед подключением кабелей к осциллографу убедитесь, что они разряжены. Кратковременное подключение к нагрузке или короткое замыкание разрядят кабель до подключения кабеля к входам осциллографа.

• При тестировании активного (питаемого) проверяемого устройства (УУ) помните, что конденсаторы могут сохранять заряд даже после отключения питания. Напряжение на плате может превышать максимальный входной уровень осциллографа. УУ может создавать переходное напряжение.

• По возможности используйте осциллограф на рабочем месте, защищенном от статического электричества.

Используйте правильные методы подъёма

• Для транспортировки осциллографа используйте двух человек или механический подъёмник.

• При транспортировке поднимите осциллограф за ручки.

• Не поднимайте осциллограф, держась за переднюю панель. Если осциллограф соскользнет, это может привести к повреждению ручек или входных разъёмов. Рекомендуется использовать защёлкивающуюся переднюю крышку для защиты передней панели.

Используйте надлежащую упаковку для транспортировки

• Использование упаковочных материалов, отличных от указанных, может привести к повреждению осциллографа. Никогда не используйте в качестве упаковочного материала гранулы стирола любой формы. Они не обеспечивают достаточной амортизации оборудования и могут привести к его повреждению, генерируя статическое электричество.

• По возможности сохраните оригинальную упаковку для повторного использования при транспортировке осциллографа или обратитесь в компанию Keysight для заказа упаковочных материалов.

Защитите входные и выходные разъёмы

• Избегайте многократного изгибания кабелей; один резкий изгиб может мгновенно повредить кабель.

• Используйте прилагаемые защитные приспособления для разъёмов, чтобы предотвратить их чрезмерный износ. Заменяйте защитные заглушки по мере необходимости.

• Перед использованием осмотрите разъёмы: проверьте на наличие грязи, сколов и других признаков повреждения или износа. Неисправный разъём может мгновенно испортить хороший.

• Очистите загрязнённые разъёмы, включая резьбу, чтобы предотвратить ненадёжное электрическое соединение и повреждение разъёма.

• Для очистки сопрягаемых поверхностей разъёмов сначала используйте сжатый воздух (из баллончика), а затем изопропиловый спирт. Для очистки разъёмов используйте изопропиловый спирт; не используйте абразивные материалы.

• Используйте пластиковые заглушки при хранении.

• Не кладите разъёмы контактами вниз.

• Не допускайте попадания жидкости в разъёмы.
