Осциллографы высокой чёткости с полосой пропускания 500 МГц от Yokogawa

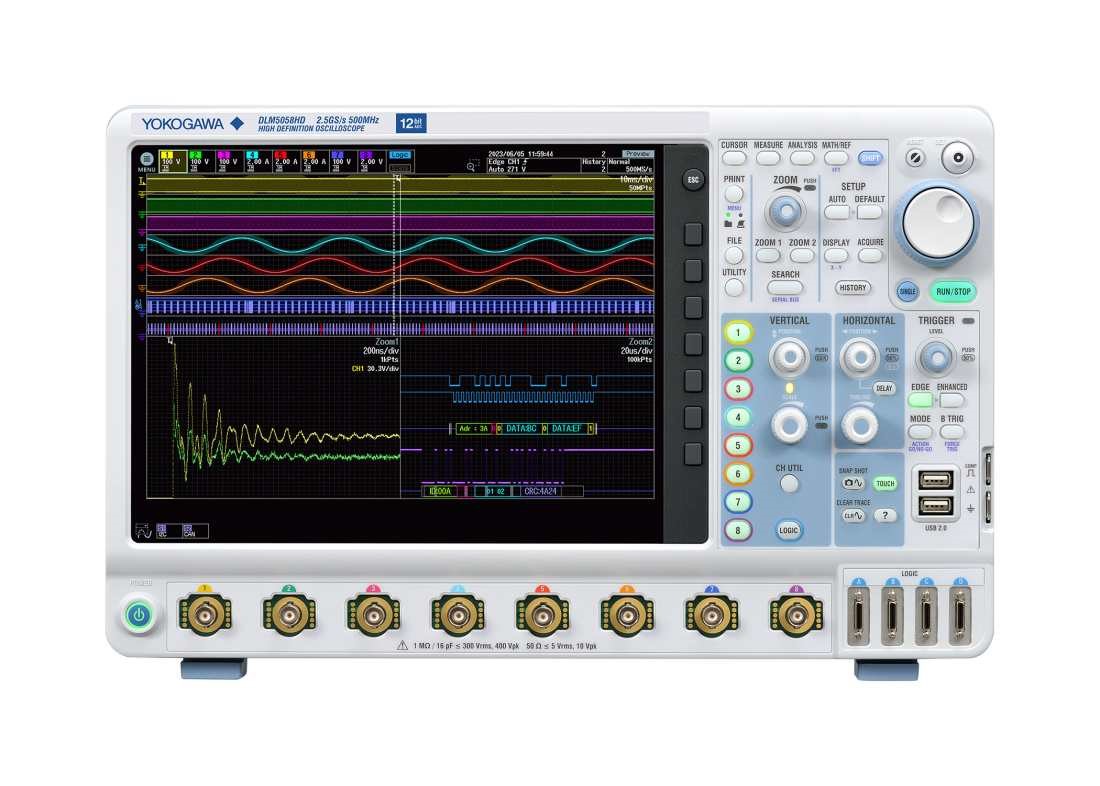

14 октября 2024 г. - Yokogawa Test & Measurement Corporation выпустила серию осциллографов высокой четкости DLM5000HD. Позиционируемая как высокопроизводительная версия серии DLM5000, серия DLM5000HD расширяет линейку осциллографов Yokogawa моделями с полосой пропускания частот 500 МГц и 350 МГц, которые обеспечивают более высокое разрешение для более точного анализа формы сигнала, а также оснащены функциями, которые повышают удобство использования и облегчают настройку.

Серия восьмиканальных осциллографов смешанных сигналов DLM4000 компании Yokogawa, выпущенная в 2012 году, и ее преемница DLM5000, выпущенная в 2020 году, оказались популярными среди разработчиков электронных и мехатронных устройств. Однако, учитывая растущее внимание в последние годы к мерам, которые помогут декарбонизировать общество, растет потребность в том, чтобы сделать двигатели, инверторы и продукты, связанные с чистой энергией, такие как устройства для генерации солнечной энергии, более энергоэффективными. Эта потребность особенно остра в отрасли силовой электроники, где рост приложений и производства силовых устройств нового поколения, использующих технологию карбида кремния (SiC), обуславливает необходимость все большей точности измерений. Благодаря поддержке многоканальных измерений и улучшенному разрешению по вертикальной оси серия DLM5000HD удовлетворяет эти потребности.

Основные характеристики

Серия DLM5000HD состоит из двух 8-канальных моделей (500 МГц DLM5058HD и 350 МГц DLM5058HD) и двух 4-канальных моделей (500 МГц DLM5054HD и 350 МГц DLM5034HD).

Серия DLM5000HD предлагает 12-битное вертикальное разрешение, что в 16 раз выше, чем у существующей серии DLM5000, для большей точности наблюдения за формой сигнала. Это особенно полезно для разработчиков инверторов следующего поколения, позволяя точно наблюдать мельчайшие изменения в высокоскоростных сигналах. Это позволяет обнаруживать явления, которые могут вызывать неожиданные аномалии.

Еще одной полезной особенностью серии DLM5000HD является то, что экономящая время функция автоматической настройки анализа последовательной шины, которая автоматически устанавливает оптимальную скорость передачи данных и пороговый уровень, теперь также может использоваться с ранее захваченными формами сигнала. Это означает, что автоматическую настройку можно использовать даже для низкочастотных сигналов, что повышает эффективность разработки и оценки бортовой шины.

Серия DLM5000HD способна хранить до 1 миллиарда точек полученных данных, что вдвое больше, чем у серии DLM5000. Это позволяет пользователям хранить исторические данные о до 200 000 захваченных форм сигналов в качестве исторических форм сигналов. Помимо удвоения количества форм сигналов, которые можно искать и сравнивать с помощью длинной памяти, это означает, что одно устройство может измерять поведение тормозных систем и других устройств, которые необходимо захватывать с высокой частотой дискретизации в течение нескольких миллисекунд, что повышает эффективность работы по оценке и анализу.

Как и в серии DLM5000, измерения можно захватывать с помощью до 16 аналоговых каналов и 64 бит логики (восемь 8-битных логических каналов) с помощью функции двухблочного синхронного измерения (DLMsync) для работы двух 8-канальных устройств. Это позволяет одновременно измерять как аналоговые, так и логические сигналы, например, для анализа многочисленных последовательностей включения питания при отладке электронного блока управления.

Приложения

• Автомобильная электроника

• Силовая электроника, например, электронные устройства, инверторы и устройства генерации электроэнергии

• Электроника, например, бытовая техника и кондиционеры

• Мехатроника, например, промышленные устройства

• Проектирование и оценка электрических и электронных схем

• Разработка и отладка полупроводников, электронных устройств и встроенного программного обеспечения

• Одновременное измерение аналоговых сигналов и сигналов шин на основе CAN, CAN FD и других стандартов в автомобиле

• Анализ мощности и подтверждение работы силовой электроники

• Одновременное измерение и оценка высокоскоростных сигналов и сигналов, которые колеблются очень мало (например, сигналы связи и сигналы мехатроники)
