Первый осциллограф 10 ГГц с 4, 6 или 8 каналами

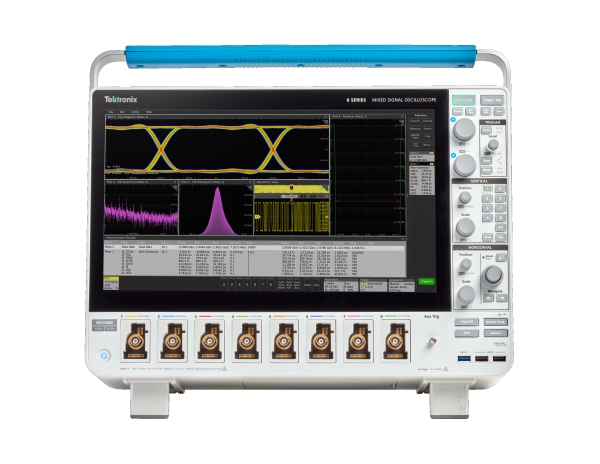

Компания Tektronix объявила о выпуске нового осциллографа смешанных сигналов (MSO) 6 серии B, который расширяет порог производительности портфолио основных осциллографов Tektronix до 10 ГГц и 50 Гвыб/с. Разработанный для удовлетворения спроса на высокоскоростное перемещение и обработку данных во встраиваемых конструкциях, усовершенствованный MSO 6 серии B обеспечивает ведущую точность сигнала с 12-битными АЦП и чрезвычайно низким уровнем шума, полосой пропускания 10 ГГц и до 8 входов FlexChannel, что позволяет пользователям уверенно анализировать и отлаживать современные встраиваемые системы, наслаждаясь исключительной простотой использования.

Наряду с MSO 6 серии B, Tektronix также представляет новый пробник TDP7710 TriMode, который расширяет линейку пробников TriMode, чтобы соответствовать достижениям нового осциллографа.

«В Tektronix мы стремимся предоставлять высокопроизводительное испытательное и измерительное оборудование, которое отвечает растущей потребности отрасли в точном балансе скорости и точности», — говорит Крис Витт, вице-президент и генеральный директор Tektronix. «Встроенные конструкции становятся все более сложными за счет включения дополнительных датчиков, которые генерируют все большее количество данных. Этот прибор отвечает новым требованиям тестирования этих систем для продвижения технологий видео, движения и 3D-сенсоров».

Новый MSO серии 6 B превосходит ожидания, позволяя ведущим производителям поставлять передовые и высокопроизводительные продукты на промышленные, медицинские, потребительские и компьютерные рынки. Этот прекрасно спроектированный прибор готов к высокоскоростным встроенным конструкциям, требующим устранения неполадок в конструкции со смешанными сигналами и ускорения скорости последовательной шины. MSO серии 6 B также высокоэффективен для различных приложений в полупроводниках, целостности питания, автомобильной, оборонной, аэрокосмической, исследовательской и других областях. Исключительная достоверность измерений

Осциллограф MSO серии 6 B предлагает превосходное сочетание полосы пропускания, частоты дискретизации, вертикального разрешения, низкого уровня шума и высокого ENOB, обеспечивая исключительные измерения и достоверность. Благодаря полностью расширяемой полосе пропускания до 10 ГГц и частоте дискретизации до 50 Гвыб/с пользователи получают лучшую видимость сигналов в высокопроизводительных конструкциях. Этот прибор обеспечивает ведущую в отрасли точность сигнала, внося менее 51,1 мкВ шума при 1 мВ/дел и 1 ГГц и менее 1,39 мВ шума при 50 мВ/дел и 10 ГГц. Осциллограф MSO серии 6 B — первый в отрасли осциллограф с полосой пропускания более 2 ГГц, предлагающий 4, 6 или 8 каналов. Каждый вход FlexChannel можно преобразовать в 8 цифровых каналов с помощью логического пробника TLP058 для дополнительной видимости. Premier Analysis

6 Series B MSO предлагает ряд опций для оптимизации декодирования протоколов, проверки соответствия последовательным стандартам, анализа джиттера и анализа мощности. Встроенные цифровые понижающие преобразователи (DDC) за каждым каналом позволяют проводить многоканальный спектральный анализ, а измерения спектра синхронизируются с формами сигналов временной области для обеспечения корреляции между радиочастотами и временными событиями.

Исключительный пользовательский интерфейс

Отзывчивый 15,6-дюймовый HD-емкостный сенсорный дисплей 6 Series B MSO является крупнейшим в отрасли, обеспечивая интуитивно понятный объектно-ориентированный пользовательский интерфейс с функцией перетаскивания. Это расширение серии включает первый в мире осциллограф 10 ГГц, способный переключаться между Windows 10 и закрытыми операционными системами без потери производительности или простоты использования. 6 Series B MSO содержит съемный SSD; который, наряду с дополнительными лицензиями безопасности, позволяет использовать осциллограф в безопасных средах, сводя к минимуму угрозы кибербезопасности. Интерфейс зонда TekVPI, известный своей универсальностью и простотой использования, легко взаимодействует с широким спектром зондов, что упрощает настройку и сокращает количество ошибок, что обеспечивает инженерам выдающийся пользовательский опыт. Новый зонд TDP7710 TriMode является прекрасным примером с полосой пропускания 10 ГГц и возможностью переключения с дифференциального на синфазный режим и на несимметричные измерения без необходимости повторного подключения зонда.

Доступность

Новый MSO 6 серии B теперь доступен по всему миру по цене от 26 500,00 долл. США (рекомендованная розничная цена США). Каждое устройство получает годовую гарантию Tektronix на прибор и входящие в комплект зонды (один зонд напряжения TPP1000 1 ГГц на канал).
