НАЧАЛО ПУТИ: ОСНОВНЫЕ ЭЛЕКТРОННЫЕ ИНСТРУМЕНТЫ, ЧАСТЬ II: ОСЦИЛЛОГРАФЫ, ФУНКЦИОНАЛЬНЫЕ ГЕНЕРАТОРЫ И ЛОГИЧЕСКИЕ АНАЛИЗАТОРЫ

В предыдущем блоге о необходимых инструментах для электроники были упомянуты некоторые из более базовых предметов. Когда вы занимаетесь более продвинутой электроникой, а иногда и для лучшего понимания основ, вам будет полезно иметь следующие инструменты. Они не очень нужны для построения базовых схем и игры с проектами Arduino и т. п., но когда вы начнете расширяться в сторону более сложных технологий, вы найдете эти инструменты чрезвычайно полезными:

1. Настольные осциллографы (50 МГц, 2 канала, 1 Гвыб/с) — для некоторых приобретение цифрового осциллографа сродни достижению электронной нирваны. Осциллограф, без сомнения, чрезвычайно полезный инструмент, если вы можете освоить его использование. Цифровые осциллографы снижают стоимость базового испытательного оборудования с головокружительной скоростью. При приличных осциллографах, колеблющихся около отметки в 500 долларов, они все еще могут быть невыполнимы для каждого производителя с открытым исходным кодом, но если вы серьезно настроены анализировать даже самые простые рабочие сигналы, такие как проекты с использованием инфракрасных приемопередатчиков, то осциллограф хорошо послужит вам во время устранения неполадок. Приличный цифровой осциллограф для многих производителей будет иметь полосу пропускания 50 МГц, предлагать два канала и предлагать скорость захвата 1 Гвыб/с. Некоторые базовые осциллографы даже позволяют сохранять захваченные данные о форме сигнала на USB-накопитель, что может быть весьма полезно для тех, кто работает над проектом с открытым исходным кодом, а его члены команды разбросаны по всему миру.

Фантастический осциллограф начального уровня, который стоит проверить, — это MATRIX MDS-2252 осциллограф, 250 МГц, 1 ГВ/с, 2 канала. Намного дальше по цепочке находится OWON XDS3204E осциллограф, 200 МГц, 4 канала. Хотя оба предлагают отличные функции по относительно разумным ценам, включая частоту дискретизации 1GS/S и подключение по USB, есть и другие различия, которые следует учитывать. OWON поставляется в моделях с полосой пропускания до 1 Ghz, тогда как рекомендуемая здесь модель MATRIX достигает пика в 250 МГц.

2. Генератор функций (XDG3202 генератор сигналов произвольной формы 200 МГц, 2 канала) - Если осциллограф позволяет вам заглянуть в схему, чтобы наблюдать за взаимодействием сигналов с компонентами, то генератор функций (также иногда называемый генератором сигналов) позволяет вам вводить известный, четко определенный сигнал в схему в надежде стимулировать схему реагировать заранее определенным образом. Надеемся, что реакция будет основана на том, как была спроектирована и сконструирована схема. Приличный генератор функций, который может удовлетворить потребности большинства производителей открытого исходного кода, вероятно, обойдется вам в несколько сотен долларов. Он должен быть способен выдавать сигналы от 0,5 Гц до 5 МГц синусоидальных волн. Дополнительные формы сигналов, такие как квадратные, пилообразные и пилообразные сигналы, могут работать на немного более низких частотах. Существуют также некоторые довольно недорогие генераторы сигналов, как то: DGE2070 генератор сигналов OWON, 2 канала х 70МГц, 300МВ/с, AM, FM, PM, FSK, Sweep, которые могут выдавать произвольные формы сигналов, которые вы сначала проектируете в компьютерном приложении, а затем передаете в генератор функций через интерфейс USB.

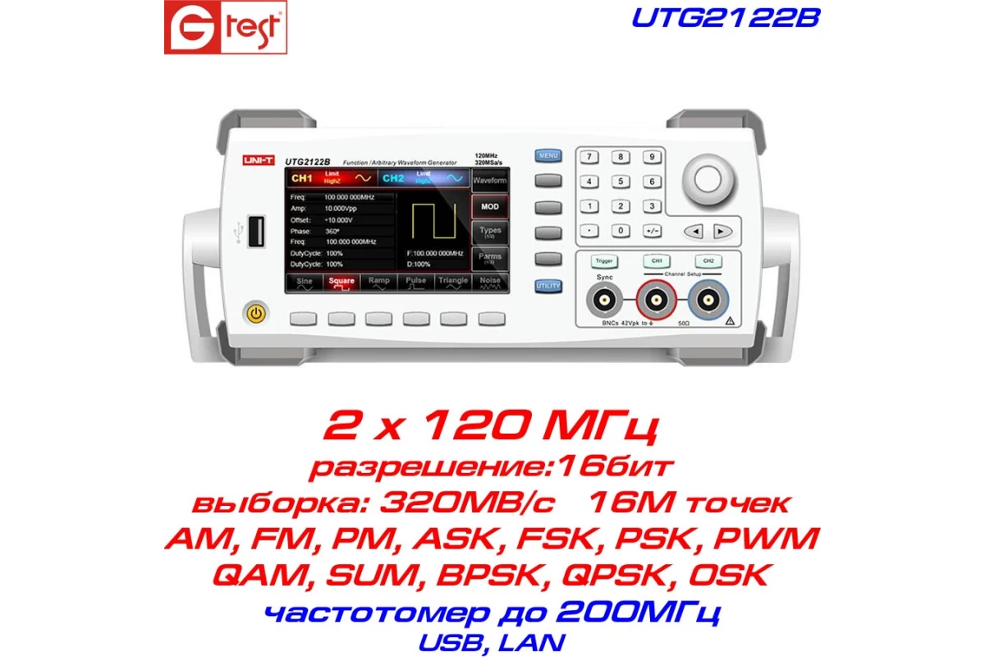

Рисунок 3 - UTG2122B генератор UNI-T, 120 МГц

Также проверьте модель (см. выше) UTG2122B генератор UNI-T, 120 МГц как мощный и бюджетный для такого уровня приборов вариант для хорошего функционального генератора. Если ваш проект останется в области аудио, вы можете попробовать менее дорогой аудиогенератор вместо этого.

3. Логический анализатор - Большинство осциллографов начального уровня отлично подходят для анализа аналоговых сигналов, но могут оставлять желать лучшего при попытке анализа цифровых сигналов. Логический анализатор можно рассматривать как осциллограф, который специализируется на наблюдении и анализе цифровых сигналов. Пики и спады (также известные как 3,3 В/5 В 1 и 0 В 0) цифровых сигналов объединяются вместе, образуя определенные символы на основе предопределенных протоколов, таких как I2C или SPI. Гораздо проще устранить неполадки в схеме, глядя на строку символов, которые представлены 1 и 0, чем анализировать отдельные 1 и 0 сами по себе. Логический анализатор служит переводчиком между человеком и машиной. Как и большинство инструментов, упомянутых до сих пор, логические анализаторы бывают разных конфигураций и ценовых категорий. Принято считать, что 4 канала захвата, цифровая частота дискретизации 100 Мвыб./с, максимальный сигнал 25 МГц и способность обрабатывать уровни сигнала от 1,8 В до 5,5 В достаточны для большинства приложений с открытым исходным кодом.

Логический анализатор Saleae — популярный выбор среди сообщества производителей. Другой вариант, который стоит рассмотреть, — это анализатор ES-DLA-8 от EasySync. При выборе логического анализатора следует учитывать частоту дискретизации, полосу пропускания, глубину памяти и количество каналов. Многие анализаторы выпускаются в вариантах с 4, 8 и 16 каналами.

 Конец. Удачи!
