Токовые клещи-амперметры — это портативные контрольно-измерительные приборы, которые измеряют ток в цепи путем измерения напряженности магнитного поля вокруг одного проводника.

Токовые клещи используются для измерения тока в цепи с током более 1 А и в приложениях, где зажимы амперметра можно легко разместить вокруг одного из проводников.

Напряжение и сопротивление также могут быть измерены большинством токовых клещей. Для измерения напряжения и сопротивления на токовых клещах должны быть измерительные провода и режимы измерений напряжения и сопротивления.

Помимо основных функций измерения (ток, напряжение и сопротивление), некоторые токовые клещи также имеют специальные функции, такие как кнопка удержания (HOLD) для поддержания отображаемого измерения, кнопка мин/макс (MIN MAX) для записи минимальных и максимальных измеренных значений и другие специальные функции (см. рисунок 1).

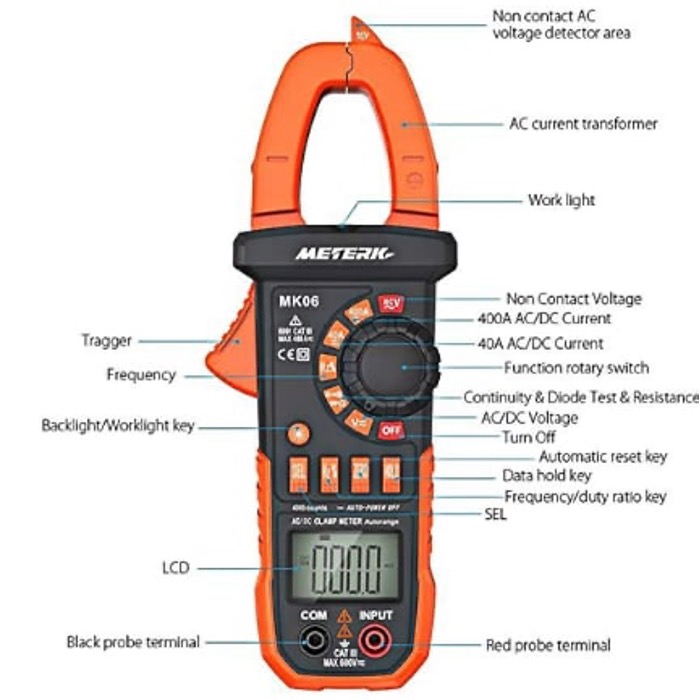

Рисунок 1. Токовые клещи измеряют ток в цепи, измеряя напряженность магнитного поля вокруг одного проводника.

Применение токоизмерительных клещей

Ток является распространенным измерением для устранения неполадок, поскольку только измерение тока может использоваться электриком для определения того, насколько цепь нагружена (или работает). Измерения тока различаются, поскольку ток может различаться в разных точках параллельных или последовательно-параллельных цепей. Ток в последовательных цепях постоянен по всей цепи. Когда к цепи добавляются параллельные нагрузки, напряжение питания остается прежним, но ток должен увеличиваться с каждой добавленной нагрузкой.

Наибольшее количество тока в параллельной цепи находится в точке, ближайшей к источнику питания. При удалении от источника питания ток уменьшается, поскольку система распределяет ток по каждой из параллельных нагрузок. На отдельной ветви последовательно-параллельной цепи ток, идущий к нагрузке (двигателю, нагревательному элементу или лампочке), такой же, как ток на обратной линии от нагрузки. Небольшая измеренная разница — до 10% — между линиями (питающей и обратной) возможна при использовании токоизмерительных клещей из-за размещения прибора или при выполнении измерений низкого тока на высоких диапазонах режима амперметра (измерение 2 А при настройке 400 А).

Любое чрезмерное изменение должно быть исследовано, поскольку измерение тока может указывать на то, что на одной из линий существует частичное короткое замыкание, и ток течет на землю.

Расчет тока с использованием закона Ома

Закон Ома гласит, что ток (I) в цепи равен напряжению (V), деленному на сопротивление (R). Чтобы рассчитать ток с помощью закона Ома, используйте формулу:

I=V/R

где

I=ток (в единицах A)

V=напряжение (в единицах V)

R=сопротивление (в единицах Ω)

Пример: Какова сила тока в проводе, если сопротивление провода составляет 5750 Ом, а напряжение составляет 115 В?

I=V/R=115/5750=0.020A=20 mA

При измерении тока в цепи, питающей несколько нагрузок, ток может быть разным на каждой линии. При измерении тока на главном распределительном щите или от электропривода двигателя ток на фазном и нейтральном проводниках однофазной цепи 115 В или 208 В и всех трех фазах цепи 3(ϕ) должен быть в основном одинаковым. См. рисунок 2.

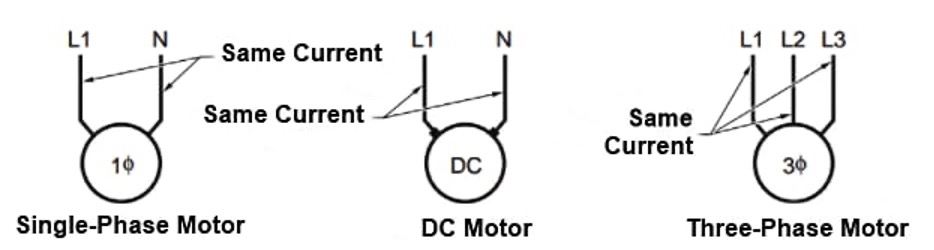

Рисунок 2. Показания тока однофазной и цепи постоянного тока должны быть одинаковыми на питающем и обратном проводах. Показания тока трехфазной цепи должны быть одинаковыми на каждой линии (L1, L2 и L3).

Процедуры измерения токоизмерительных клещей

Токовые клещи измеряют ток в цепи, измеряя силу магнитного поля вокруг одного проводника. Чтобы предотвратить попадание токовых клещей на блуждающие магнитные поля во время тестирования, электрики должны максимально отделить проверяемые проводники от других проводников. Если на измерение могут влиять блуждающие магнитные поля, необходимо провести несколько измерений вдоль проводника в разных местах. См. рисунок 3.

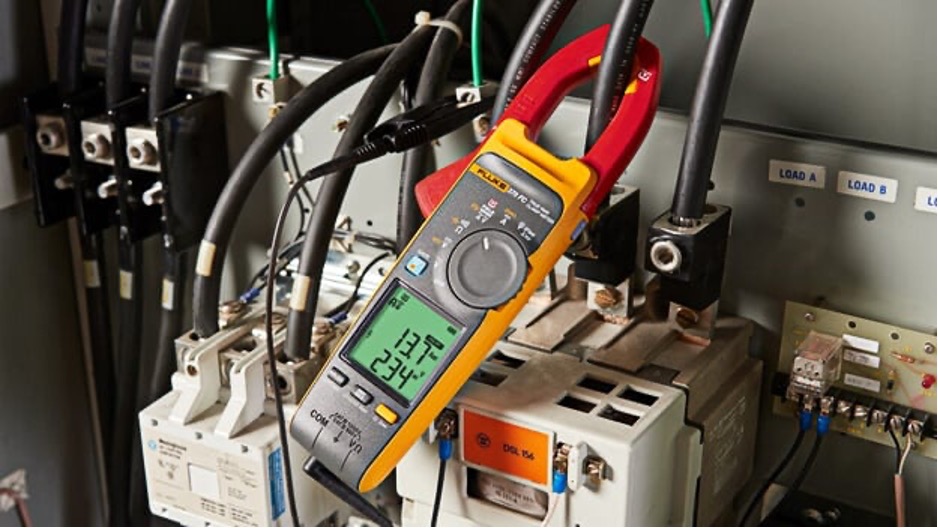

Рисунок 3. Если на измерение могут влиять рассеянные магнитные поля, необходимо провести несколько измерений вдоль проводника в разных местах.

Если вы планируете измерять переменный или постоянный ток с помощью токоизмерительных клещей или мультиметра, к которому подключены токоизмерительные клещи, обязательно следуйте стандартным процедурам.

Перед выполнением любых измерений тока с помощью токоизмерительного клеща убедитесь, что измеритель предназначен для проведения измерений в проверяемой цепи. Обратитесь к руководству по эксплуатации испытательной установки для всех мер предосторожности, ограничений и процедур измерения. Всегда надевайте необходимые средства индивидуальной защиты и соблюдайте все правила безопасности при выполнении измерений. Для проведения измерения тока с помощью токоизмерительного клеща выполните следующие процедуры:

1. Определите, является ли ток в измеряемой цепи переменным или постоянным.

2. Выберите подходящий токоизмерительный клещевой амперметр для измерения тока в цепи (постоянного или переменного тока). Когда требуются измерения как переменного, так и постоянного тока, выберите тот  тип прибора, который может измерять как переменный, так и постоянный ток.

3. Убедитесь, что диапазон тока токоизмерительных клещей достаточно высок для измерения максимального тока, существующего в проверяемой цепи.

4. Установите переключатель функции токоизмерительного клеща на максимальный диапазон тока (600 А, 200 А, 10 А или 400 мА). Выберите настройку, которая будет равна максимально возможному току цепи или будет выше его, если имеется более одной точки тестирования или ток цепи неизвестен.

5. Откройте зажимы измерительного прибора или зажимы зонда, нажав на курок.

6. Поместите один проводник в центр зажимов. Перед выполнением любых измерений тока убедитесь, что зажимы полностью закрыты.

7. Считайте показания тока, отображаемые на токоизмерительных клещах или мультиметре с помощью щупа-зажимов.

8. Отсоедините токоизмерительные клещи или токоизмерительные клещи от цепи.

 Технический совет

Токовые клещи-амперметры обычно используются при напряжении менее 600 В и частоте менее 2 кГц.
