Токовые клещи. Интересные детали. Часть 1
Магазин Gtest(R)
предлагает широкую номенклатуру токоизмерительных клещей по ссылке в самом конце настоящего Раздела, а
также рекомендуемые приборы и статьи
для последующего самообразования
Что это такое, различные типы и их применение
Токовые клещи — это устройства с губками, которые открываются и зажимаются вокруг электрического проводника для измерения тока. Они очень полезны, поскольку позволяют закрепить зонд вокруг существующего проводника без необходимости отсоединения и перенаправления кабелей.
Токовые клещи будут считывать величину постоянного тока (DC) и переменного тока (AC), а также фазовый сдвиг и форму сигнала. В этой статье вы узнаете все о технологии токовых клещей, областях применения и лучших типах токовых клещей для использования в сложных условиях.
Содержание
- Что делают токовые клещи
- Точность токовых клещей
- Для чего используются токовые клещи?
- Как использовать токовые клещи
- Как считывать показания токовых клещей?
- Различные типы токовых клещей
- Токовые клещи с трансформаторным зажимом
- Гибкие токовые клещи
- Токовые клещи с открытым контуром
- Токовые клещи без сердечника
- Измерение постоянного тока с помощью токовых клещей
- Принцип работы токовых клещей без сердечника
- Эффект Холла и почему он используется в токовых
клещах
- Что такое истинное среднеквадратичное значение?

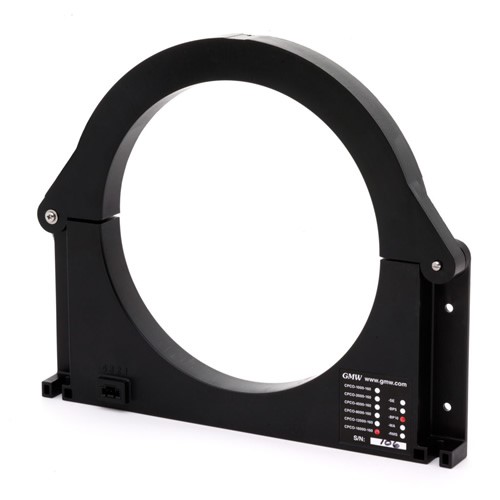

- Токовые клещи GMW Associates
Что делают токовые клещи?
Токовые клещи измеряют электрический ток, протекающий через провод, кабель, шину или другой проводник. Аналоговый выход клещей может быть считан вольтметром, осциллографом, анализатором мощности или DAQ. Это позволяет вам измерять ток в проводнике без необходимости изменять или отсоединять кабель.

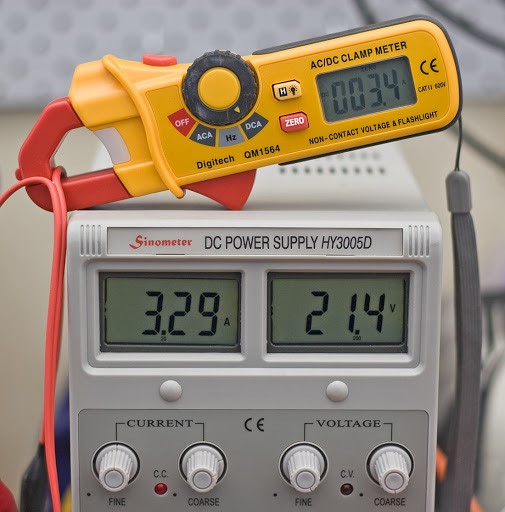

Токовые клещи для измерений переменного и постоянного
токов
Насколько точны токовые клещи?
Токовые клещи сильно
различаются по точности.
Высококачественные
токовые клещи могут обеспечивать точность выше одного процента, в то время как
менее дорогие токовые клещи имеют точность от пяти до десяти процентов.
Для
чего используются токовые клещи?
Токовые
клещи отлично подходят для измерения токов в труднодоступных местах. Их часто
используют для мониторинга и контроля качества, чтобы убедиться, что ток течет
и имеет правильную величину. Вы можете использовать их для тестирования
двигателя, чтобы узнать, какой первичный ток, а также информацию о фазе и форме
сигнала для проверки энерго эффективности. Токовые клещи используются во всех
видах приложений, где вы думаете или знаете, что ток течет, но не можете легко
отключить или добраться до проводника.
Как
пользоваться токовыми клещами?
Токовые клещи имеют
шарнир, который позволяет вам открывать клещи, а затем закрывать их вокруг
того, на чем вы хотите измерить ток. Большую часть времени вы будете измерять
ток, протекающий через провод, шину или какой-либо вывод.
Как считывать показания токовых клещей?
Чаще всего для считывания
показаний токовых клещей используют осциллограф. Однако если вам нужно только
показание постоянного тока или среднеквадратичное значение, можно использовать
цифровой вольтметр. Другие приборы, которые могут считывать выходной сигнал,
включают АЦП (аналого-цифровой преобразователь), регистратор данных или
анализатор мощности.

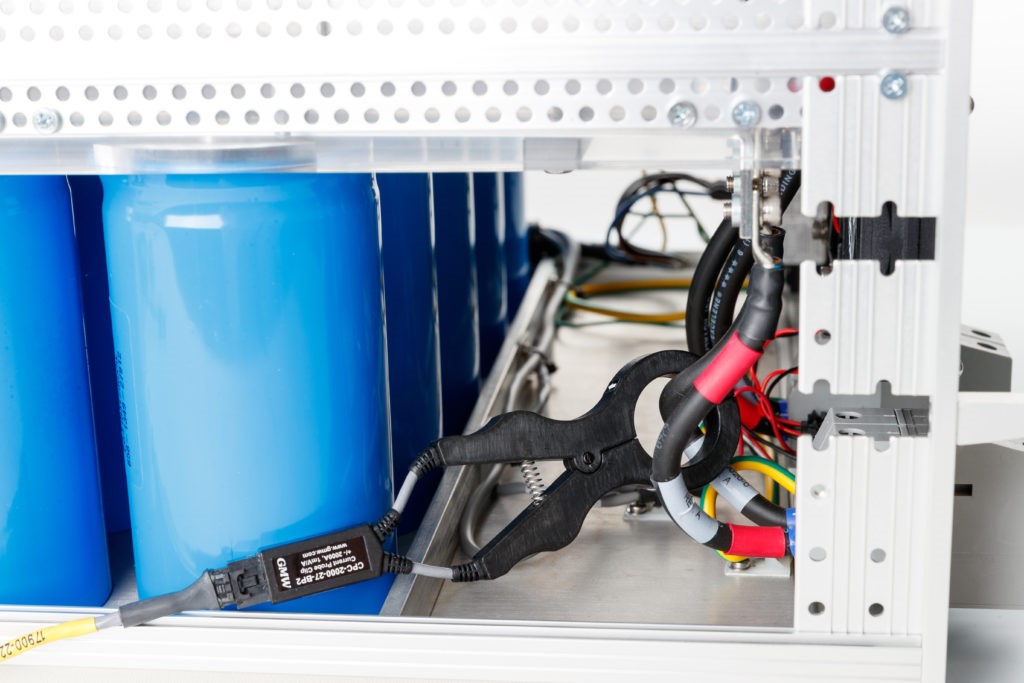

Измерение переменного/постоянного тока с помощью зажима
Какие существуют типы токовых клещей?
Существует несколько основных типов токовых клещей

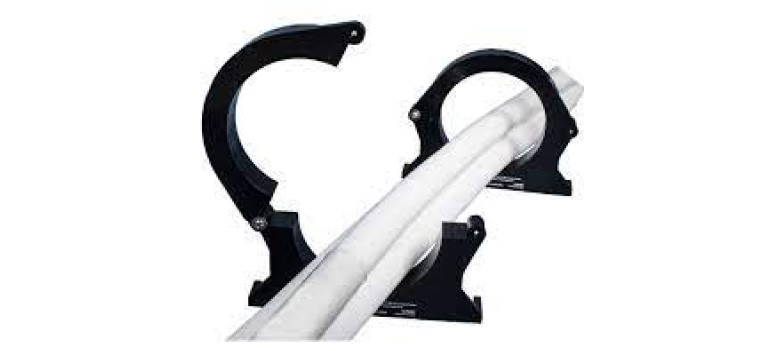

Токовые
клещи трансформатора тока токовые зонды
Эти пассивные трансформаторы обычно используются электриками, чтобы обойти старый метод разрезания провода и вставки измерительных проводов в цепь для измерения тока в линии. Клещи токоизмерительных клещей не должны касаться проводника, чтобы получить показания. Трансформаторы могут измерять только переменный ток и, как правило, являются наименее точными.
Продолжение следует……
Магазин Gtest® - авторизованный поставщик токовых клещей: https://gtest.com.ua/izmeritelnye-pribory/tokovye-kleshchi
