ТОКОВЫЕ КЛЕЩИ И ИХ ПРИМЕНЕНИЕ (ЧАСТЬ 2)

Магазин Gtest(R) предлагает широкую номенклатуру токоизмерительных клещей по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для последующего самообразования

Пробники постоянного тока

Можно ли измерить постоянный ток с помощью токоизмерительных клещей?

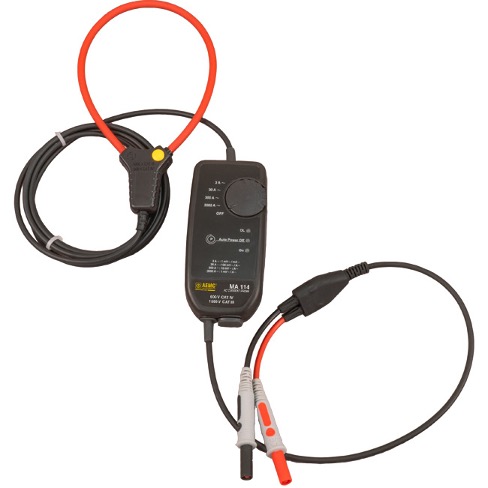

Это будет зависеть от используемой технологии. Если вы используете катушку Роговского или пассивный трансформаторный токовый зонд с зажимами, вы не сможете измерить постоянный ток. Однако, если вы используете технологию эффекта Холла или другой магнитный датчик с откликом на постоянный ток, эти зажимы будут измерять постоянный ток. Если вам нужно измерить постоянный ток, всегда сначала дважды проверяйте спецификацию вашего токового зажима.

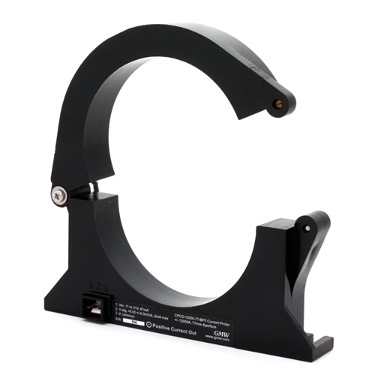

Каков принцип работы токоизмерительного зонда без сердечника?

Клещи тока без сердечника используют множество магнитных датчиков (часто, но не всегда, датчики Холла), распределенных по окружности клещей тока без сердечника. Каждый датчик магнитного поля измеряет поле, создаваемое проводником с током. Общее магнитное поле рассчитывается по отдельным датчикам и, затем, преобразуется в выходной сигнал напряжения. Датчик тока без сердечника не является ни разомкнутым, ни замкнутым контуром — это нечто иное.

Недостатком отсутствия магнитного сердечника является чувствительность при измерении очень малых токов. Преимущества отсутствия магнитного сердечника — меньший вес, более доступная стоимость и невозможность его насыщения. У вас не возникнет проблем с прохождением слишком большого тока через пробник и его повреждением, как это происходит с токоизмерительным зондом с зажимом на магнитном сердечнике.

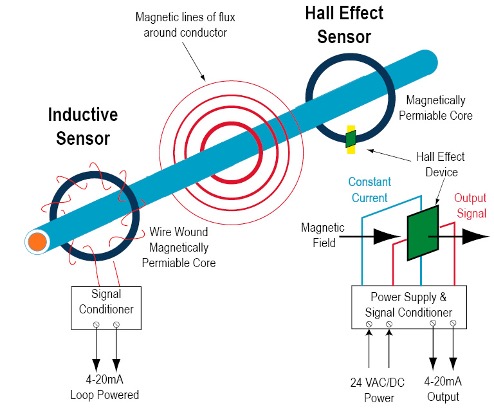

Что такое эффект Холла и почему он используется в токовых датчиках?

Эффект Холла был открыт Эдвином Холлом в 1879 году. Он исследовал детали взаимодействия магнитов и электрического тока. Холл хотел узнать, взаимодействуют ли магнитные поля с проводниками или с самим электрическим током.

Сегодня приборы на эффекте Холла используются миллионами людей в промышленных процессах. Большинство применений приборов на эффекте Холла сосредоточено на измерении магнитного поля. По сути, это бесконтактное измерение магнитного поля. Одним из больших преимуществ измерения тока с помощью технологии эффекта Холла является то, что он может быть частью интегральной схемы. В результате весь прибор очень мал и очень недорог в производстве.

Какой тип токовых клещей использует магнитное поле вокруг проводника с током для измерения тока?

Прибор для измерения постоянного тока без сердечника, - как это описано выше. Главное, что следует помнить об этих типах токовых клещей, — это преимущества конструкции и проектирования для их предполагаемого применения. Они оптимизированы для более высоких токов. С устройством без сердечника вы можете измерить 16 000 ампер с той же площадью, которую вы использовали бы для измерения 200 ампер. Измерение силы тока с помощью магнитного сердечника потребует очень тяжелого устройства, которое может весить 20 фунтов вместо всего нескольких унций.

Что такое токовые клещи True RMS на датчике тока?

Истинное среднеквадратичное значение подразумевает, что измеряется переменный ток. То, что вы ищете, — это значение среднеквадратичного тока. Возьмем, к примеру, частоту питания 60 Гц, что типично для домов. Вы знаете, что частота фиксирована. То, что вы хотите узнать, — это просто ее значение. В конечном итоге вы получите выход постоянного тока для входа переменного тока. Среднеквадратичное значение — это скорее усредненное измерение. Это полезно, если ваша цель — просто узнать, какой ток находится в линии, и вас не волнует фактическое содержание частоты.

Какой прибор используется для измерения как переменного, так и постоянного тока?

Бессердечниковые токовые зонды DC-AC работают как для постоянного, так и для переменного тока. Измеряемая частота обычно составляет десятки килогерц. Вопрос в том, что именно вы ищете? Как мы только что обсудили, среднеквадратичное значение тока дает вам больше усредненного значения, или вы ищете ток в любой мгновенной точке?

Постоянного тока

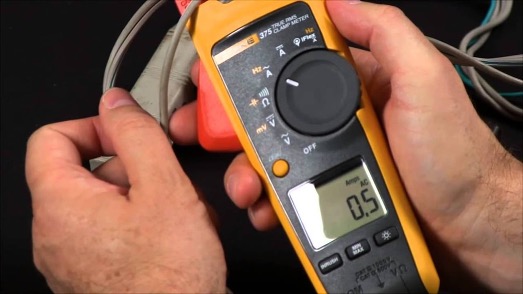

Сколько проводов можно зажать токоизмерительным клещом одновременно?

Короткий ответ: «Столько, сколько поместится!»

Настоящий вопрос заключается в том, почему вы хотите зажать зонд вокруг нескольких проводов. Помните, что зажим будет измерять всё через проушину зажимных зондов. Так что если вы поместите два провода через зажим, он будет измерять сумму обоих. Он не будет различать несколько проводов. Если вы поместите два провода, по которым ток течет в противоположных направлениях, он будет принимать разницу. Например, если у вас есть два провода, которые должны считывать один и тот же ток, но один из них выходит из строя, вы можете увидеть разницу между ними.

С этим немного связано то, что если один провод обернуть вокруг зажима и пропустить через зажим два витка, то он будет измерять оба витка, что удвоит чувствительность.

Допустим, у вас есть пучок кабелей, и вы хотите измерить только один. Вы можете надеть зажимы на этот кабель, оставив все остальные кабели снаружи, и получить измерение этого одного кабеля. Всё, что снаружи, будет отброшено. Таким образом, вы можете различать несколько проводов в пучке, имея возможность поместить достаточно маленький зажим в это пространство между отдельными проводами или вокруг шины в узком месте.

Что следует учитывать при покупке токовых клещей?

Первое, что вам нужно определить, это тип измеряемого тока. Вы измеряете постоянный ток, переменный ток или оба? Насколько велик первичный проводник, который вам нужно обойти? Это жгут кабелей или очень тонкий провод? Если вы измеряете переменный ток, вам нужно определить частоту (или длину импульса, если это не повторяющийся сигнал), которую вам нужно достичь. В доме частота вашего переменного тока будет 50 или 60 Гц. Если вы тестируете двигатели, вам понадобится много гармоник и килогерц частоты. Вам также нужно будет принять во внимание точность и разрешение. Наконец, следует учитывать вес, размер и условия эксплуатации — подумайте о температуре, вибрации, воде и пыли.

Диапазоны измерений и конструкции токовых клещей

Многие токовые клещи имеют апертуру в один дюйм. Эти обычные клещи могут измерять от 10 до нескольких сотен ампер. Существуют также более крупные, менее распространенные токовые клещи, которые имеют апертуру до шести дюймов, сохраняя при этом малый вес. Эти токовые клещи способны измерять от 250 ампер до 20 килоампер.
