Что такое токовые клещи? Выбор подходящего прибора

Магазин Gtest(R) предлагает широкую номенклатуру Токоизмерительных Клещей по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для последующего самообразования

Что такое токовые клещи?

Токоизмерительные клещи — это прибор, который считывает высокие значения тока, которые невозможно измерить с помощью стандартного мультиметра. Они гораздо точнее при измерении больших значений тока и обеспечивают безопасный способ проведения измерений.

Что следует учитывать

При выборе подходящих цифровых токоизмерительных клещей необходимо учитывать ряд факторов, в том числе:

Диапазон измерений

Токоизмерительные клещи имеют минимальный диапазон измерения тока 100 А и могут достигать 3000 А в зависимости от типа токоизмерительных клещей. Эта функция очень важна, когда речь идет о типе приложения, для которого они используются.

Рейтинг категории безопасности установки

Обязательно выберите прибор, соответствующий нужной категории, чтобы убедиться, что устройство выдержит требуемые условия электропитания.

CAT II

Номинальные испытательные приборы охватывают локальный уровень цепей для фиксированных или нефиксированных силовых устройств. Сюда входит большая часть осветительного оборудования, бытовых приборов и оборудования на 120 В или 240 В внутри здания.

CAT III

Номинальные испытательные приборы могут выдерживать диапазон переходного напряжения, встречающийся в большинстве распределительных цепей. Эти приборы используются в основном на фиксированных первичных фидерах или ответвлениях.

CAT IV

Номинальные испытательные приборы предназначены для испытаний на первичном источнике питания, который также включает воздушные или подземные линии напряжением 120 В или 240 В, питающие отдельно стоящие здания, или подземные линии, питающие скважинные насосы.

Разрешение и точность позволяют точно измерить минимальный уровень тока.

Эта функция может быть очень важна, если измерения очень чувствительны к изменению или очень малы по величине. Наличие более высокой точности необходимо для надежных измерений.

Размер челюстей для доступа и максимального размера проводника.

Измерительные клещи имеют зажимы, которые охватывают проводник для выполнения измерения. Для точных измерений важно иметь зажимы с размером, позволяющим легко зажать провод. Размеры зажимов могут быть от 3 см до 12 см для проводов малого сечения (больший размер)

Только переменный ток или переменный и постоянный ток.

Поскольку большинство приложений для токоизмерительных клещей связаны с переменным током, важно, чтобы у токоизмерительных клещей была также функция измерения постоянного тока. Токоизмерительные клещи, работающие на принципе эффекта Холла, способны измерять как переменный, так и постоянный ток.

Простота в использовании

Одним из важнейших факторов, влияющих на выбор прибора, является простота его использования и наличие дополнительных функций в одном корпусе. Лучшим примером этого являются токоизмерительные клещи с функциями цифрового мультиметра.

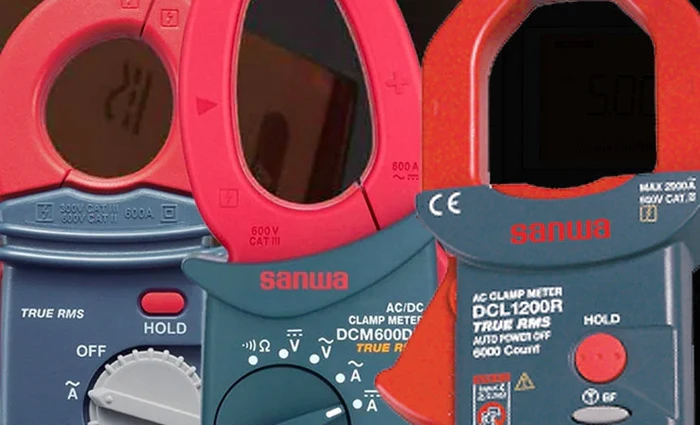

 Типы токоизмерительных клещей

На рынке представлено множество различных типов токоизмерительных клещей, каждый из которых предназначен для определенных областей применения и предлагает различные наборы функций:

Токовые клещи-измерители (только переменный ток)

Эти токоизмерительные клещи предназначены только для измерения переменного тока и подходят для приложений с более высоким напряжением.

Измерительные клещи на эффекте Холла (переменного/постоянного тока)

Как обсуждалось ранее, эти токовые клещи оснащены датчиком Холла, который работает по принципу эффекта Холла — то есть, когда проводник с током или полупроводник помещается в перпендикулярное магнитное поле, можно измерить напряжение под прямым углом к пути тока.

Гибкие клещи (только переменный ток)

Этот токоизмерительный клещ имеет довольно интересную конструкцию. Устройство не имеет жесткого зажима, однако датчик представляет собой гибкую петлю провода, которую можно обернуть вокруг проводника с током для проведения измерений. Одним из самых больших преимуществ этой конструкции является то, что она позволяет пользователям легко проводить измерения в ограниченном пространстве и устраняет необходимость иметь больший размер зажима для проводов меньшего калибра. Sanwa DCL3000R является прекрасным примером такого типа прибора.

Специализированные автомобильные токовые клещи, см. ссылку на: https://gtest.com.ua/DUOYI-DY260-Avtomobilnyy-izmeritel-utechki-toka.html
