Пришло время отвечать на вопросы. Часть 3. Окончание

Магазин Gtest(R) предлагает широкую номенклатуру токоизмерительных клещей по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для последующего самообразования

Какой тип токовых клещей использует магнитное поле вокруг проводника с током для измерения тока?

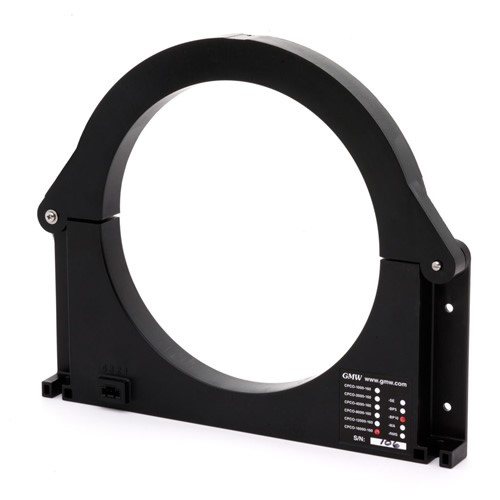

Устройство постоянного тока без сердечника, как описано выше. Главное, что следует помнить об этих типах токовых клещей, — это преимущества конструкции и проектирования для их предполагаемого применения. Они оптимизированы для более высоких токов. С устройством без сердечника вы можете измерить 16 000 ампер с той же площадью, которую вы использовали бы для измерения 200 ампер. Измерение силы тока с помощью магнитного сердечника потребует очень тяжелого устройства, которое может весить 20 фунтов вместо всего нескольких унций.

Истинное среднеквадратичное значение подразумевает, что измеряется переменный ток. То, что вы ищете, — это значение среднеквадратичного тока. Возьмем, к примеру, частоту питания 60 Гц, что типично для домов. Вы знаете, что частота фиксирована. То, что вы хотите узнать, — это просто ее значение. В конечном итоге вы получите выход постоянного тока для входа переменного тока. Среднеквадратичное значение — это скорее усредненное измерение. Это полезно, если ваша цель — просто узнать, какой ток находится в линии, и вас не волнует фактическое содержание частоты.

Какой прибор используется для измерения как переменного, так и постоянного тока?

Бессердечниковые токовые зонды DC-AC работают как для постоянного, так и для переменного тока. Измеряемая частота обычно составляет десятки килогерц. Вопрос в том, что именно вы ищете? Как мы только что обсудили, среднеквадратичное значение тока дает вам больше усредненного значения, или вы ищете ток в любой мгновенной точке?AC

Сколько проводов можно зажать токоизмерительным клещом одновременно?

Короткий ответ: «Столько, сколько поместится!»

Настоящий вопрос заключается в том, почему вы хотите зажать зонд вокруг нескольких проводов. Помните, что зажим будет измерять все через отверстие. Поэтому, если вы поместите два провода в зажим, он измерит сумму обоих. Он не будет различать несколько проводов. Если вы поместите два провода, по которым ток течет в противоположных направлениях, он будет учитывать разницу.

Например, если у вас есть два провода, которые должны считывать один и тот же ток, но один из них неисправен, вы можете увидеть разницу между ними.

Нечто похожее на это — когда один провод оборачивается вокруг зажима, и вы пропускаете два витка через зажим, он измерит оба витка, удваивая чувствительность.

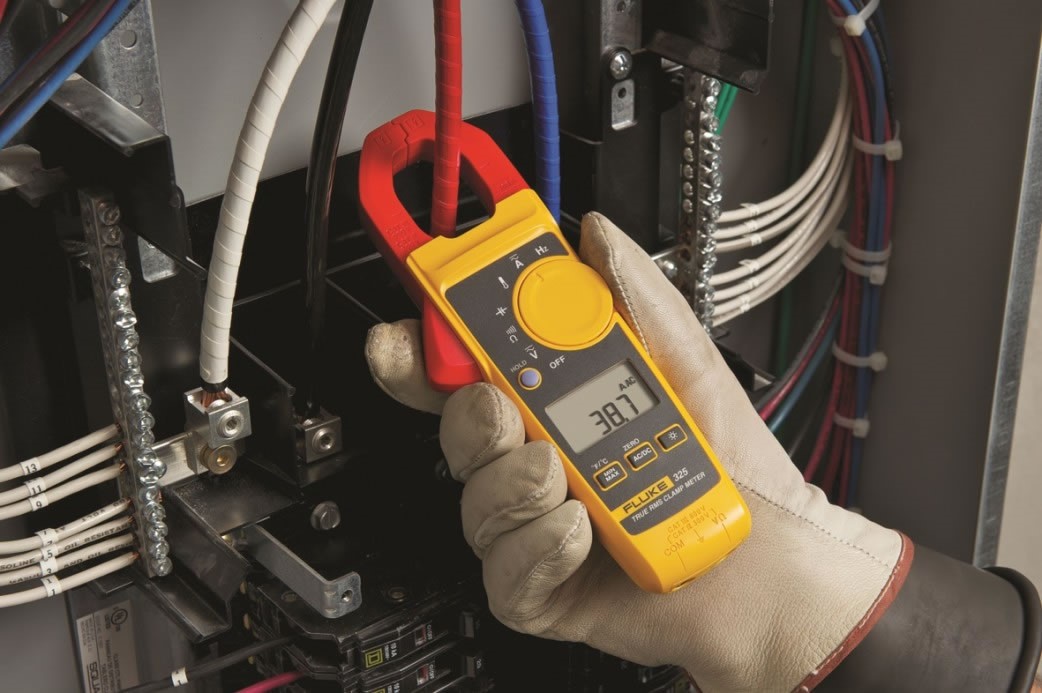

Допустим, у вас есть пучок кабелей, и вы хотите измерить только один. Вы можете надеть зажимы зажима на этот один кабель, оставив все остальные кабели снаружи зажимов, и получить измерение этого одного кабеля. Все, что снаружи, отбрасывается. Таким образом, вы можете различать несколько проводов в жгуте, установив достаточно маленький зажим в пространстве между отдельными проводами или вокруг шины в узком месте.

Что следует учитывать при покупке токовых клещей?

Первое, что вам нужно определить, это тип измеряемого тока. Вы измеряете постоянный ток, переменный ток или оба? Насколько велик первичный проводник, который вам нужно обойти? Это жгут кабелей или очень тонкий провод? Если вы измеряете переменный ток, вам нужно определить частоту (или длину импульса, если это не повторяющийся сигнал), которую вам нужно достичь. В доме частота вашего переменного тока будет 50 или 60 Гц. Если вы тестируете двигатели, вам понадобится много гармоник и килогерц частоты. Вам также нужно будет принять во внимание точность и разрешение. Наконец, следует учитывать вес, размер и условия эксплуатации — подумайте о температуре, вибрации, воде и пыли.

Диапазоны измерений и конструкции токовых клещей

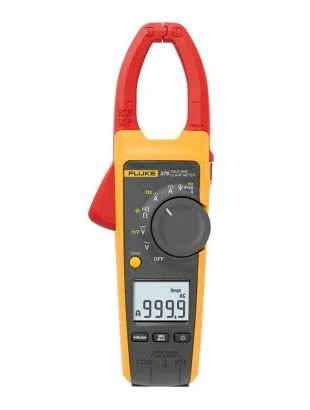

Многие токовые клещи имеют апертуру в один дюйм. Эти обычные клещи могут измерять от 10 до нескольких сотен ампер. Существуют также более крупные, менее распространенные токовые клещи, которые имеют апертуру до шести дюймов, сохраняя при этом малый вес. Эти токовые клещи способны измерять от 250 ампер до 20 килоампер.

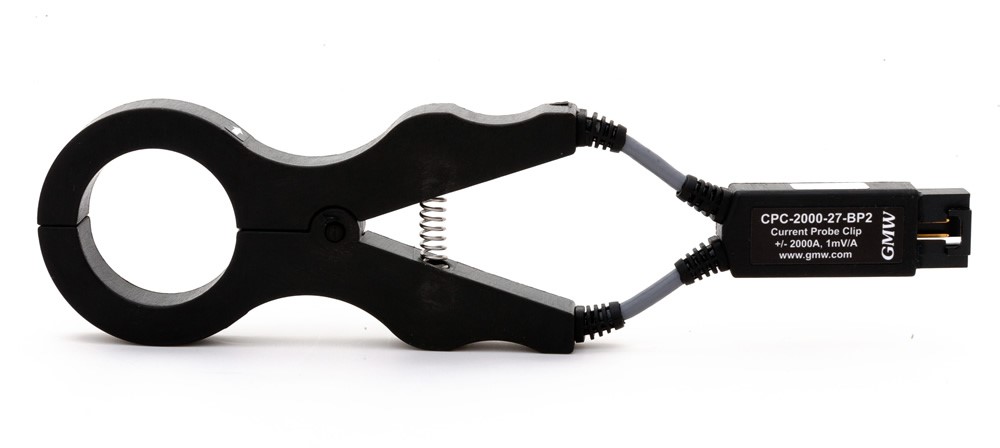

Токовые зажимы GMW Associates

GMW Associates предлагает широкий выбор токовых клещей и датчиков для промышленного и лабораторного применения. Клещи чрезвычайно легкие, устойчивы к вибрации, пыли и брызгам и стоят значительно дешевле альтернативных измерительных приборов, таких как зонды осциллографа.

Например, токовые клещи GMW Associates можно использовать для тестирования электромобилей в различных условиях. Компоненты, защищенные от пыли, вибрации и брызг, а также диапазон температур позволяют проводить последовательные и точные измерения, независимо от того, проводите ли вы испытания в условиях холода или жаркой пустыни.

Токовые клещи GMW Associates появились из-за запросов клиентов на что-то вроде катушки Роговского, которая измеряет постоянный ток, а не только переменный ток. Мы прислушались, и наши токовые клещи могут измерять как постоянный, так и переменный ток.
