Измерительные клещи (токовые клещи, ваттметрические клещи и т. д.) — это мультиметр, в состав которого входит датчик тока в форме клещей, внутрь которого электрик помещает токопроводящий провод, по которому проводятся измерения.

В этой статье:

• Каковы преимущества использования клещей-ваттметров?

• Действительно ли электрику нужны измерительные клещи?

• Как выбрать измерительный зажим

• Токовые зажимы для установщиков фотоэлектрических систем (PV)

• Клещи ваттметра

• Токовые зажимы

• Зажимы для измерения тока утечки

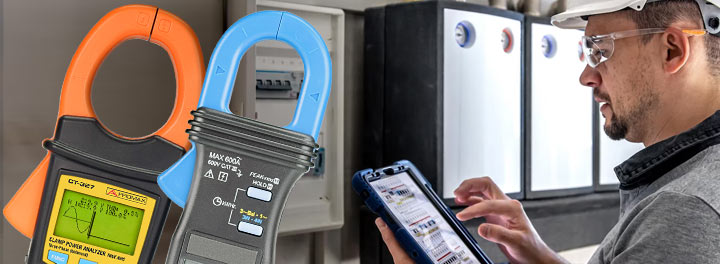

Каковы преимущества использования клещей-ваттметров?

Клещи ваттметра, как и любые измерительные клещи, имеют ряд преимуществ по сравнению с классическими мультиметрами, такими как:

• Они не выходят из строя при измерении высоких значений тока. В отличие от мультиметра, который выдерживает токи в несколько ампер в течение ограниченного времени, прежде чем его схема выйдет из строя, измерительные клещи могут непрерывно измерять значения до нескольких кА и даже могут использоваться для задач непрерывного мониторинга и регистрации данных.

• Повышенная безопасность . Измерение тока производится индукционным способом (бесконтактное измерение), поэтому нет необходимости работать с открытыми частями проводника или электрической цепи.

• Эффективность . Для проведения измерений не требуется отключать электроснабжение, поэтому не только электрик сэкономит время, но и абоненты не будут страдать от неудобств, связанных с отключением электроэнергии.

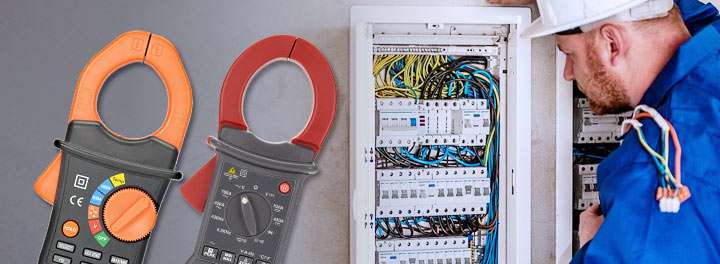

Действительно ли электрику нужны измерительные клещи?

До недавнего времени электрик мог обойтись без использования токовых клещей или клещей ваттметра. Однако в настоящее время устанавливается все больше солнечных панелей, а также зарядных устройств для электромобилей, поэтому спрос на измерение энергии и тока эволюционировал. И это произошло до такой степени, что это выходит за рамки измерительных возможностей цифровых мультиметров .

Поэтому измерительные клещи становятся необходимостью для электриков, становясь одним из основных приборов в их наборах инструментов, независимо от сферы их деятельности.

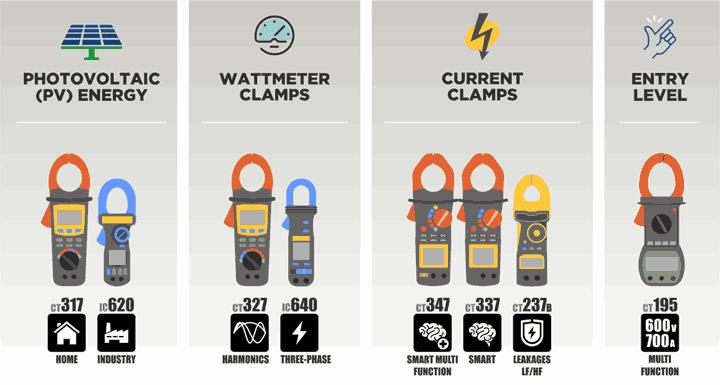

Как выбрать измерительный зажим

Необходимо учитывать две основные переменные, которые тесно связаны между собой: максимальный ток, поддерживаемый зажимом, и ожидаемое применение или сценарий.

Выбор клещей по максимально допустимому току : Как правило, чем больше внутренний диаметр клещей, тем больший ток можно измерить клещами, и, следовательно, прибор можно использовать в бытовых, промышленных, фотоэлектрических и т. д. приложениях.

• Выбор зажима по области применения . Потребности электрика различаются в зависимости от того, включает ли область применения бытовые или промышленные установки, однофазные или трехфазные и т. д.

o Для измерения бытовых установок в домах или помещениях: базовые токовые клещи идеально соответствуют требованиям.

o Для измерения на промышленных установках: необходимо использовать токоизмерительные клещи, способные работать с напряжениями до 1000 В и токами, близкими к 1 кА.

o Для работы с фотоэлектрической энергией : токовые клещи с высокой способностью измерения постоянного тока.

o Измерение качества электроснабжения : На рынке представлены клещи-ваттметры для сбалансированного или несбалансированного трехфазного электроснабжения, в зависимости от необходимости.

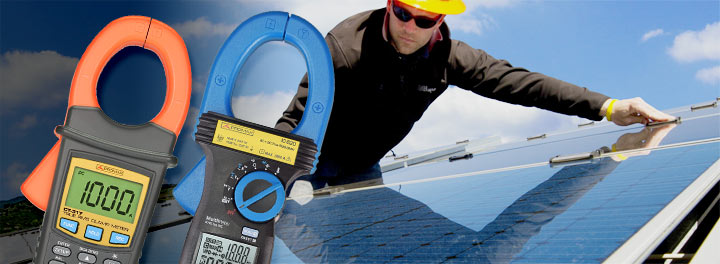

Токовые зажимы для установщиков фотоэлектрических систем (PV)

Как правило, измерительные клещи предназначены для работы в условиях переменного тока (AC). Фотоэлектрические токовые клещи могут измерять более высокие напряжения и токи в постоянном токе (DC), чем обычные измерительные клещи.

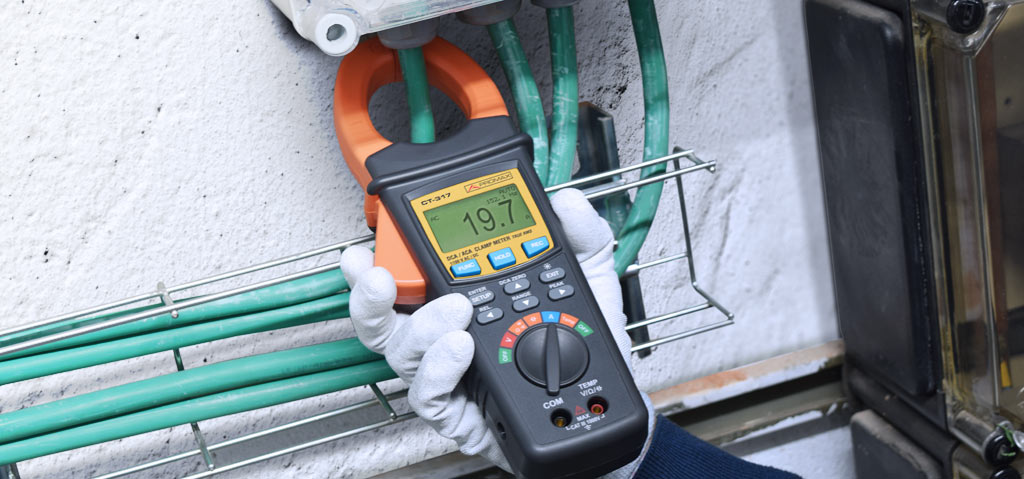

Клещи ваттметра

Для измерения фактического потребления электроэнергии и качества электроснабжения бытовых или промышленных установок необходимо использовать клещи-ваттметры .

Токовые зажимы

Они являются наиболее распространенным инструментом, используемым электриками как в домашних, так и в промышленных условиях. Что делает эти измерительные клещи интересными, так это их способность заменить мультиметр, поскольку в дополнение к измерению напряжения и тока они обладают всеми измерительными возможностями тестера.

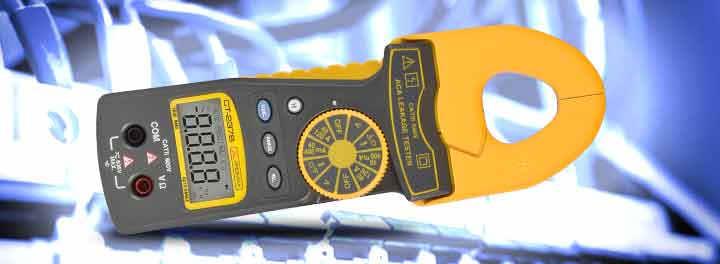

Зажимы для измерения тока утечки

Для обнаружения малых токов утечки, которые могут вызвать срабатывание защитных устройств в электрической цепи, требуется клещи с высокой чувствительностью, способные измерять очень малые токи.
