Токовые Клещи для диагностики автомобилей и применений на СТО

Магазин Gtest(R) предлагает широкую номенклатуру Токоизмерительных Клещей по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для последующего самообразования

Токовые клещи также называются токоизмерительными зондами или амперными клещами, как это принято в Америке. Эти приборы позволяют измерять ток, не разрывая электрическую цепь. Токовые клещи оснащены открывающимися и закрывающимися зажимами, которые можно разместить вокруг провода (проводника), где образуется магнитная петля.

Токовые клещи можно подключить к осциллографу с помощью тестового провода BNC или к мультиметру через соединительный провод типа «банан». Технические характеристики токовых клещей различаются по: номинальным значениям силы тока, функциональности переменного/постоянного тока, размеру клещей и системе отображения. Важно сопоставить технические характеристики прибора с предполагаемым использованием, чтобы обеспечить точное и надежное электрическое тестирование.

Здесь мы рассмотрим и объясним, почему токовые клещи являются важным и универсальным инструментом, который должен быть в ящике с инструментами у каждого автомеханика.

Зачем использовать токовые клещи при диагностике транспортных средств?

Токовые клещи исключают необходимость разрыва электрического соединения, снятия клемм или прокалывания изоляционного проводника для проведения проверки цепи. Это помогает повысить безопасность работы техника и сокращает время, затрачиваемое на проверку электрической цепи. Ток можно измерить в любом месте цепи и подтвердить активность источника питания или заземления. Тестирование с помощью токовых клещей также гарантирует, что компоненты остаются установленными и проверенными в предназначенной для них рабочей среде. Например, проверка топливного насоса зависит от множества различных факторов, которые было бы непрактично создавать, если бы насос был снят и проверен снаружи.

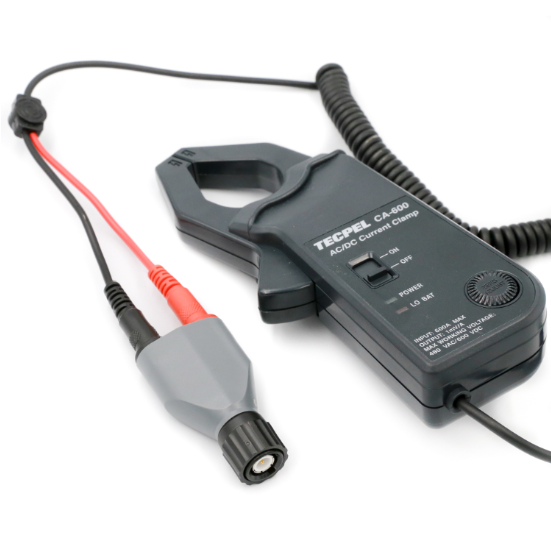

Автомобильный токовый зажим 600A DC (высокий ток)

Автомобильная диагностика основана на точности, и одним из главных навыков при тестировании датчиков и использовании различных инструментов является попытка захватить информацию в наилучшем возможном месте. Если вы измеряете ток в серии событий и измеряете ток один раз, а затем применяете его к разным компонентам, то это сокращает количество перемещений и подключений, экономя время и повышая экономически эффективные методы.

Многие токовые клещи предлагают возможность регулировки чувствительности или затухания клещей для различных диагностических тестов. Два диапазона тока, управляемые селекторным переключателем, улучшают тесты и гарантируют, что техник идентифицирует сигнал, который ему/ей требуется для анализа производительности тестируемого компонента.

Токовые клещи обеспечивают безопасный, экономически эффективный, простой и точный способ измерения тока при диагностике автомобильной электрики.

Автомобильный токовый зажим 60А (низкий ток)

Диагностика транспортных средств с помощью токовых клещей

• Неразрушающие испытания дизельных инжекторов;

• Испытание катушек зажигания;

• Испытание тока пускового двигателя;

• Испытание тока привода турбокомпрессора;

• Профилирование зажигания;

• Испытание топливного насоса;

• Испытание датчика давления Common Rail.

Принадлежности для токовых зажимов и необходимое оборудование

Токовый зажим имеет широкие возможности при использовании для диагностики транспортных средств, однако для его эффективной работы требуется дополнительное оборудование. Выбор цифрового измерительного прибора имеет решающее значение для представления данных и точности проводимых испытаний.

1. Цифровые мультиметры — мультиметры Fluke 87V , DUOYI DY2201D — это любимые приборы для диагностики автомобилей, которые точно отображают четкую и простую числовую информацию. Они эффективно используются для быстрой и надёжной плановой диагностики.

2. Автомобильный осциллограф (Micsig ATO1004) — сложные тесты, такие как профилирование зажигания и проблемы с впрыском топлива, лучше всего выявляются и решаются с помощью портативного или ПК-осциллографа, например MICSIG, Carscope, Picoscope, TiePie, Bosch KTS, Hantek Scope и т. д.

3. Комплект для отсоединения предохранителей — они создают временную и надежную точку доступа к цепи, позволяя подключать токовые клещи и выполнять тесты на цепи с предохранителем. Узнайте больше о удлинителях для отсоединения предохранителей.

4. Провода для отсоединения автомобильных разъемов — ощутите надежные безопасные соединения и избавьтесь от щупов с обратной фиксацией. Узнайте, почему провода для отсоединения Bosch ACS открывают новый путь для диагностики транспортных средств.

5. Тестовые провода BNC — преобразуйте 4-миллиметровые штекеры в соединение BNC для осциллографа с помощью легко идентифицируемых и долговечных тестовых проводов BNC.

6. Адаптер автомобильного штекера на BNC — PJP 7043-IEC — это необходимый инструментарий, который часто используется техническими специалистами для преобразования соединительных проводов из стандартных разъемов типа «банан» в интерфейсы BNC.
