Цифровые токовые клещи – это прибор для бесконтактного измерения электрического тока. Встроенные зажимы токовых клещей зажимаются вокруг провода, кабеля или токоведущего проводника, чтобы обнаружить магнитное поле, создаваемое протекающим по нему током. Это позволяет токовыжимателям измерять силу тока. Главное преимущество токовых клещей заключается в том, что они позволяют измерять силу тока, не размыкая цепь, что делает это безопасно, быстро и экономично.

Какие существуют типы токоизмерительных клещей?

Обычно существует два типа токовых клещей. Один из них называется токовые клещи с трансформатором тока, у которых зажимы изготовлены из железа и покрыты медной обмоткой для облегчения снятия показаний. Однако большинство цифровых токовых клещей известны как токовые клещи с эффектом Холла.

Токовые клещи Холла могут измерять как переменный, так и постоянный ток. Их принцип работы заключается в смыкании зажимов вокруг проводника, что позволяет удерживать концентрирующее магнитное поле, создаваемое протекающим по нему током.

Что такое смещение постоянного тока?

Когда зажимы токоизмерительных клещей Холла концентрируют магнитное поле, создаваемое проводником, оно фокусируется в одном или нескольких зазорах в сердечнике после того, как зажимы зажимают провод или проводник. Магнитное поле должно перепрыгнуть через этот зазор, и поскольку зазор между зажимами очень мал, магнитное поле остаётся сконцентрированным. Это похоже на магнит, постоянно прилипающий к куску железа.

Такие токоизмерительные клещи называются «магниточувствительными» из-за датчика Холла в зажимах, который обнаруживает это магнитное поле. Это означает, что клещи могут улавливать постоянное магнитное поле, направленное к земле, а также, возможно, другие магнитные поля, которые могут присутствовать поблизости во время измерения. Это называется смещением постоянного тока и фактически означает наличие «других» магнитных полей, не испускаемых проверяемым проводником, которые токоизмерительные клещи могут уловить, и, следовательно, исказить результаты, давая неточные показания.

Как избежать смещения постоянного тока?

Традиционным способом избежать смещения постоянного тока является прикосновение к проводнику кончиком зажимов токоизмерительных клещей, когда они выключены, но большинство современных цифровых токоизмерительных клещей, имеют кнопку обнуления, которая автоматически очищает/удаляет/обнуляет смещение постоянного тока из любых последующих показаний.

Таким образом, нажатие кнопки «Ноль» и включение этой функции — перед измерением тока, когда циферблат установлен в положение измерения постоянного тока — позволяет избежать ошибок, возникающих из-за магнитного поля Земли или других магнитных полей. По сути, использование функции «Ноль» обеспечивает более точное измерение постоянного тока, поскольку смещение постоянной составляющей устраняется. В некотором смысле функция «Ноль» представляет собой способ самокалибровки токоизмерительных клещей перед каждым измерением постоянного тока.

Показания постоянного тока часто снимаются в условиях сильных электромагнитных полей, которые могут искажать показания, поэтому использование функции обнуления на цифровых токоизмерительных клещах является важным шагом для обеспечения точности показаний и, следовательно, для выработки основных рекомендаций по безопасности.

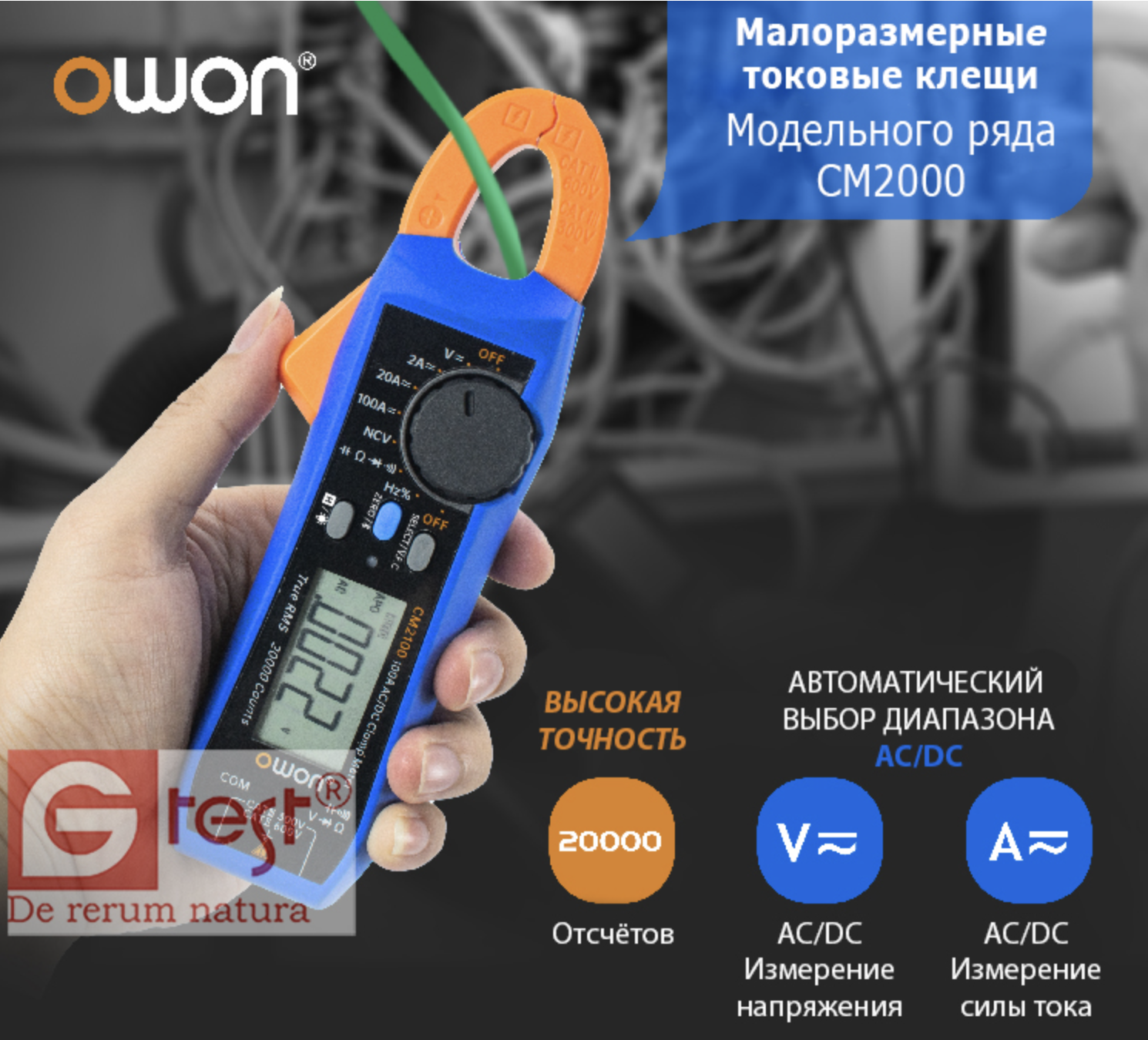

Ниже представлен один из наших популярных высокоточных токовых клещей CM2100B.
