Принципы измерения токовых клещей

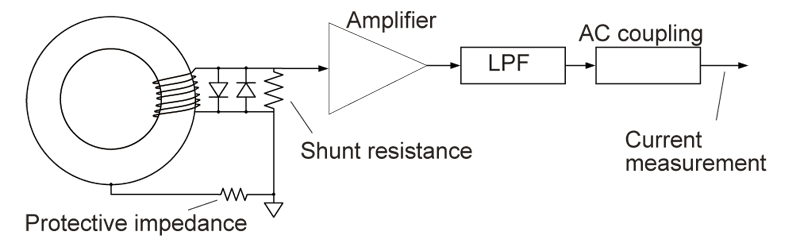

Принципы измерения токовых клещей: метод КТ
Токовые клещи измеряют ток, используя датчик для обнаружения магнитного поля, создаваемого протекающим током, и последующего преобразования результата для получения тока. Метод измерения и принцип работы токовых клещей типа CT описаны ниже.
Конструкция:
Катушка, намотанная на магнитный сердечник.
Принцип действия:
В этом варианте применения принципа трансформатора первичная сторона состоит из одной обмотки (провод, на который наложен зажим), а вторая сторона состоит из N витков (провод, намотанный на магнитный сердечник). Такая схема используется для измерения тока. В связи с применяемым принципом необходимо соблюдать осторожность, если ток протекает по первичной стороне, когда вторичная сторона находится в разомкнутом состоянии, так как на разомкнутом выводе может возникнуть высокое напряжение из-за тенденции тока к возникновению на вторичной стороне устройства в таких условиях.
Преимущества:
Линейность и широкий диапазон измерений.
Недостатки:
Невозможность обнаружения постоянного тока.

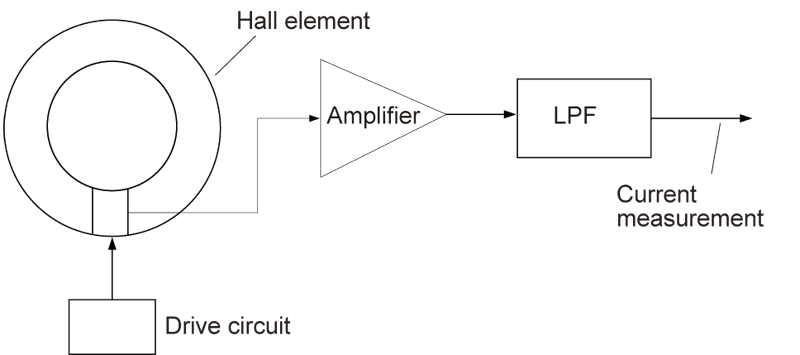

Принципы измерения токоизмерительных клещей: метод элемента Холла
Токовые клещи измеряют ток, используя датчик для обнаружения магнитного поля, создаваемого протекающим током, и последующего преобразования результата для получения тока. Принцип измерения, используемый в методе Холла, описан ниже.
Конструкция:
Элемент Холла, встроенный в магнитный сердечник.
Принцип действия:
Магнитное поле, создаваемое проводом, вокруг которого наложен зажим, преобразуется элементом Холла в напряжение, которое, в свою очередь, преобразуется в ток.
Преимущества:
Возможность измерения как постоянного, так и переменного тока.
Недостатки:
Значительное влияние конструкции корпуса датчика, магнитной цепи и магнитного сердечника на характеристики прибора.

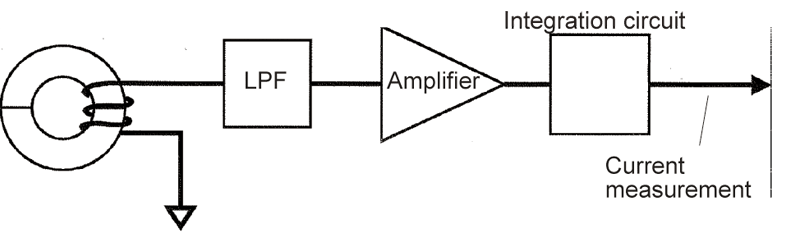

Принципы измерения с помощью токоизмерительных клещей: метод Роговского
Токовые клещи измеряют ток, используя датчик для обнаружения магнитного поля, создаваемого протекающим током, и последующего преобразования результата измерения для получения тока. Принцип измерения, используемый в токовых клещах Роговского, описан ниже.
Конструкция:
Катушка Роговского, намотанная на немагнитный материал без сердечника.
Принцип действия:
На обоих концах катушки выводятся дифференцированные сигналы напряжения в зависимости от силы тока. Эти сигналы суммируются для расчета силы тока.
Преимущества:
Гибкость благодаря отсутствию сердечника, широкий диапазон частот.
Недостатки:
Ограничено измерением переменного тока.
