Что такое токоизмерительные клещи на эффекте Холла (переменного и постоянного тока)?
Токовые клещи Холла могут измерять как переменный, так и постоянный ток вплоть до диапазона килогерц (1000 Гц). Как и трансформаторы тока, токовые клещи Холла используют жесткие железные зажимы для концентрации магнитного поля, которое окружает измеряемый проводник.
В отличие от токовых клещей трансформатора тока, зажимы не обернуты медными проводами. Вместо этого магнитное поле, создаваемое проводником, фокусируется на одном или нескольких зазорах в сердечнике после того, как зажимы зажимаются вокруг проводника.

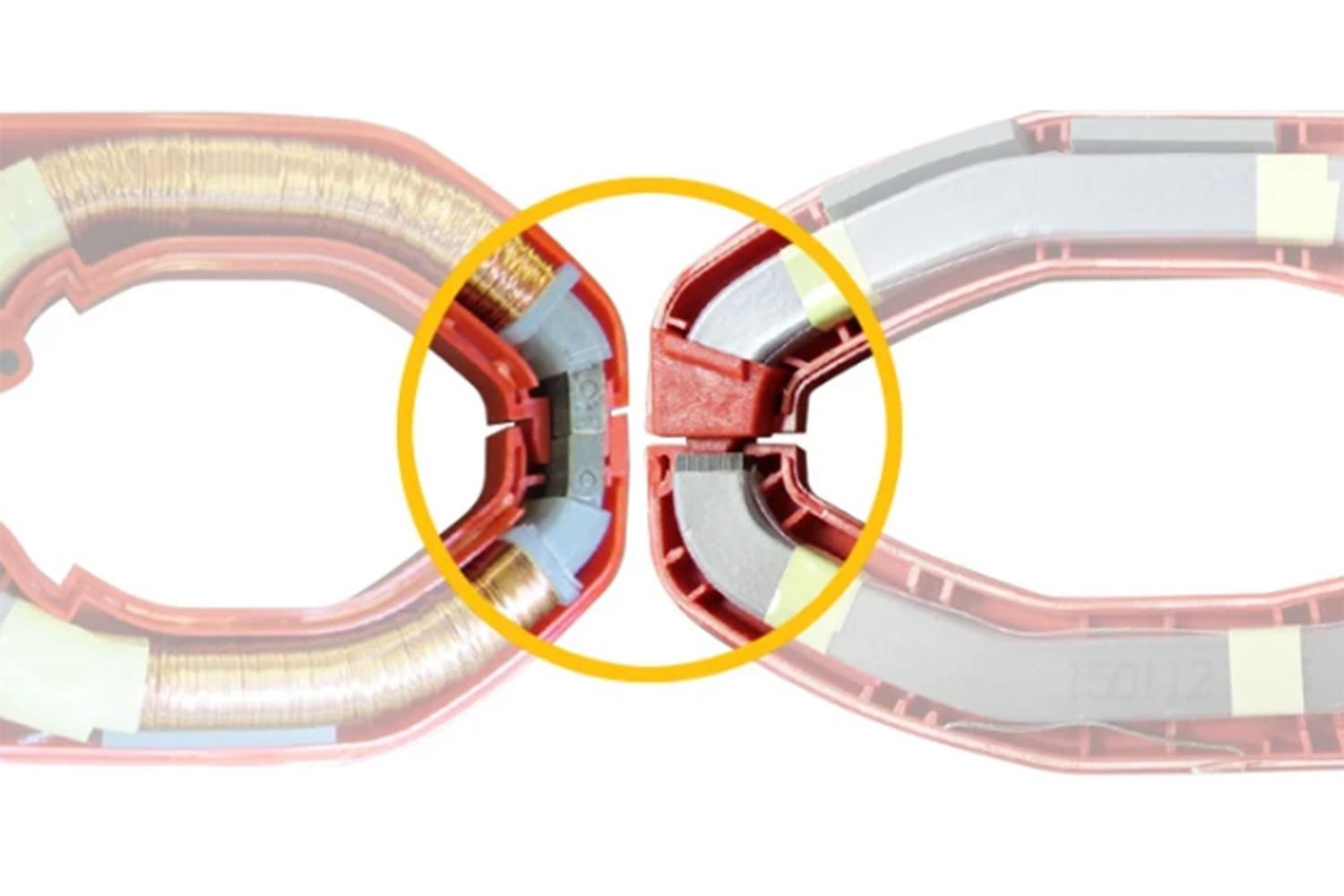

Обратите внимание на точку, где встречаются кончики зажимов токовых клещей Холла.
Зазор существует там, где встречаются кончики зажимов токоизмерительного клеща с эффектом Холла, создавая воздушный карман, через который должно пройти магнитное поле (иначе называемое магнитным потоком). Этот зазор ограничивает магнитный поток, так что сердечник не может насытиться.
Напротив, зажимы токоизмерительного клеща только переменного тока находятся заподлицо в закрытом состоянии. При открытии кончики зажимов показывают голые металлические поверхности сердечника.
В этом зазоре, покрытом тонким пластиковым молдингом, находится полупроводник, известный как датчик Холла — преобразователь, который изменяет свое выходное напряжение при реагировании на магнитные поля, в данном случае магнитное поле измеряемого проводника или провода. Его цель — напрямую измерять магнитный поток. Затем выходное напряжение датчика усиливается и масштабируется для представления тока, протекающего через проводник, который находится внутри зажимов.
Как работают токоизмерительные клещи на эффекте Холла
Когда ток протекает через измеряемый проводник, железный сердечник, образованный зажимами клещей Холла, позволяет магнитному полю легко проходить сквозь него — на самом деле, легче, чем по воздуху.
Когда магнитное поле (поток) достигает этого небольшого воздушного зазора в кончиках зажимов, поле должно перепрыгнуть через этот зазор. Поскольку зазор мал, поле остается сконцентрированным поперек зазора, а датчик Холла, который находится в зазоре, создает напряжение, пропорциональное магнитному потоку в зазоре, которое зажим преобразует в показания тока.
В устройствах с эффектом Холла постоянные магнитные поля также концентрируются через сердечник, как постоянный магнит, прилипающий к железу. Из-за постоянного магнитного поля Земли и возможности наличия других магнитных полей вблизи места измерения эти зажимы требуют «обнуления» показаний перед выполнением измерения, чтобы исключить смещения.
Американскому физику Эдвину Холлу (1855-1938) приписывают открытие эффекта Холла в 1879 году.
