Это поможет вам при измерениях. Часть 2

Магазин Gtest(R) предлагает широкую номенклатуру токоизмерительных клещей по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для последующего самообразования

Гибкие токовые зонды

Эти зажимы измеряют только переменный ток. Гибкие и легкие измерительные головки используют принцип Роговского и позволяют легко устанавливать их в труднодоступных местах. Токовый зажим Роговского представляет собой катушку без магнитного сердечника. Магнитное поле, создаваемое проводником, индуцирует напряжение, пропорциональное скорости изменения тока. Затем напряжение интегрируется в аналоговую схему для получения напряжения, пропорционального величине тока, что подходит для мультиметров, осциллографов и регистраторов.

Токовый зажим с открытым контуром

Большинство датчиков тока с открытым контуром измеряют как постоянный, так и переменный ток до 1000 герц.

Подобно трансформатору тока, токовые клещи с открытым контуром имеют магнитный сердечник, но вместо того, чтобы быть непрерывным, в сердечнике есть небольшой зазор или «щель». Магнитное поле, создаваемое проводником, концентрируется поперек зазора в сердечнике. Когда магнитное поле (поток) достигает этого небольшого воздушного зазора в сердечнике, небольшой датчик магнитного поля (часто датчик Холла), находящийся в зазоре, создает напряжение, пропорциональное магнитному потоку в зазоре, и преобразует его в показания тока. Поскольку в магнитном сердечнике датчика есть зазор, его иногда называют датчиком тока с зазором в сердечнике.

Токовый зажим с замкнутым контуром

Хотя менее распространенный с токовыми клещами, другой тип датчика тока называется Closed Loop (Замкнутый Контур). Они более распространены с датчиками тока, которые имеют фиксированную апертуру и не открываются.

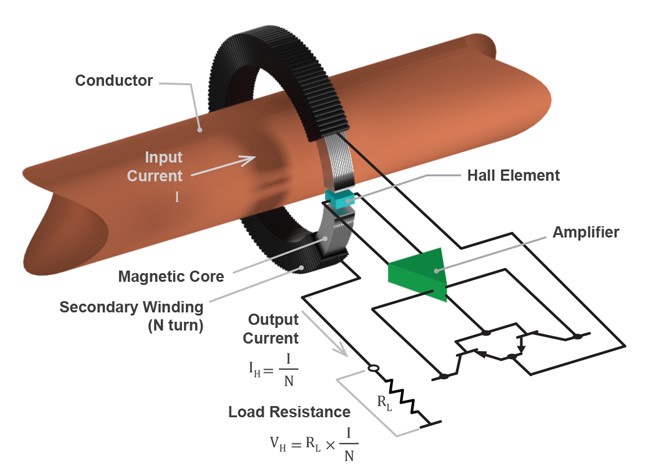

Датчик тока с замкнутым контуром имеет вторичную обмотку обратной связи, намотанную вокруг магнитного сердечника. Эта обмотка обратной связи использует измерение магнитного потока внутри сердечника, иногда с помощью датчика Холла, а часто и других типов датчиков, чтобы компенсировать магнитный поток от первичного проводника, поэтому магнитный поток в сердечнике равен нулю. Датчики тока с замкнутым контуром часто имеют более высокую стабильность, более высокую линейность и более высокую точность по сравнению с датчиками тока с разомкнутым контуром.

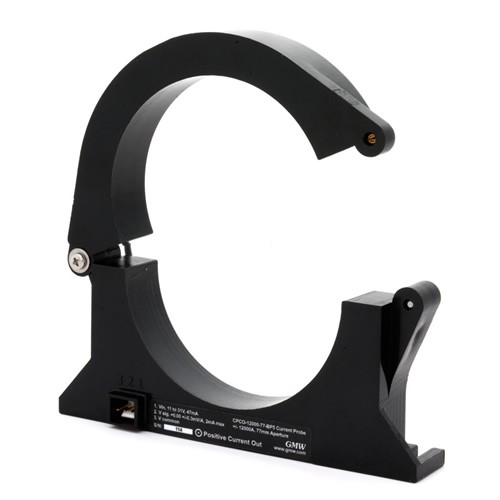

Токовые клещи без сердечника

Датчики тока без сердечника, подобные гибкой катушке Роговского, упомянутой выше, вообще не используют сердечник. Вместо этого массив датчиков в токовом зажиме измеряет магнитное поле, создаваемое током, проходящим через проводник в различных точках, вычисляет общее поле и выдает сигнал, пропорциональный току. Поскольку они не имеют сердечника, токовые зажимы без сердечника обладают многими преимуществами гибкой катушки Роговского, включая гораздо меньший вес, меньшее поперечное сечение, мгновенное восстановление после перегрузки, отсутствие магнитного гистерезиса и устойчивость к суровым условиям.

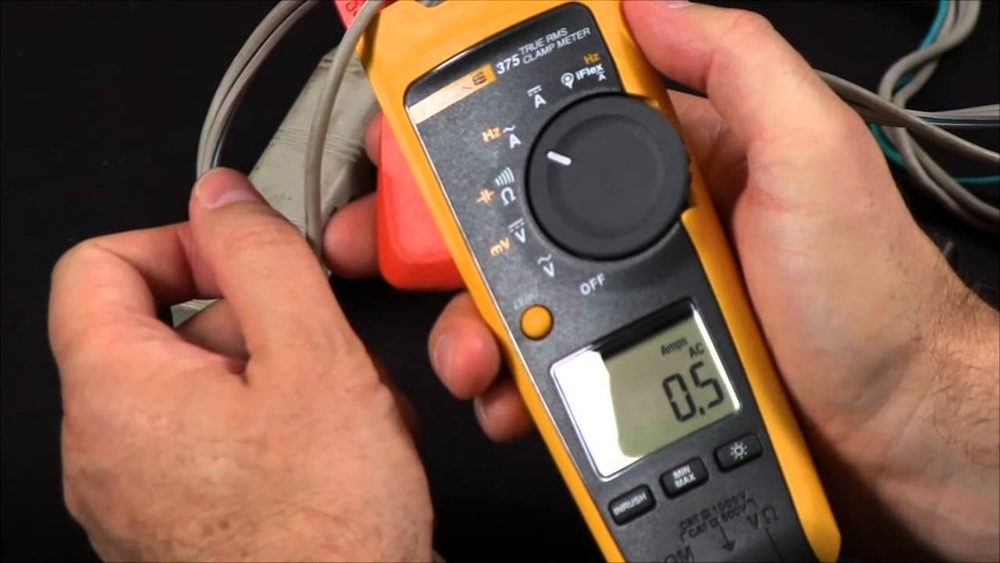

Щупы переменного тока CLIP AROUND (Круговой Охват)

Могу ли я измерять Постоянный Ток Щупами Переменного Тока?

Это будет зависеть от используемой технологии. Если вы используете катушку Роговского или пассивный трансформаторный токовый зонд с зажимами, вы не сможете измерить постоянный ток. Однако, если вы используете технологию эффекта Холла или другой магнитный датчик с откликом на постоянный ток, эти зажимы будут измерять постоянный ток. Если вам нужно измерить постоянный ток, всегда сначала дважды проверяйте спецификацию вашего токового зажима.

Каков принцип работы токоизмерительного зонда без сердечника?

Датчики тока без сердечника используют множество магнитных датчиков (часто, но не всегда, устройств на эффекте Холла), распределенных по окружности датчика тока без сердечника. Каждый датчик магнитного поля измеряет поле, создаваемое проводником с током. Общее магнитное поле рассчитывается по отдельным датчикам и оттуда преобразуется в выходной сигнал напряжения. Датчик тока без сердечника не является ни разомкнутым, ни замкнутым контуром — это нечто другое.

Недостатком отсутствия магнитного сердечника является чувствительность при измерении очень малых токов. Преимуществами отсутствия магнитного сердечника являются меньший вес, более доступная стоимость и невозможность его насыщения. У вас не возникнет проблем с прохождением слишком большого тока через датчик и его повреждением, как это происходит с токовыводящим датчиком с магнитным сердечником.

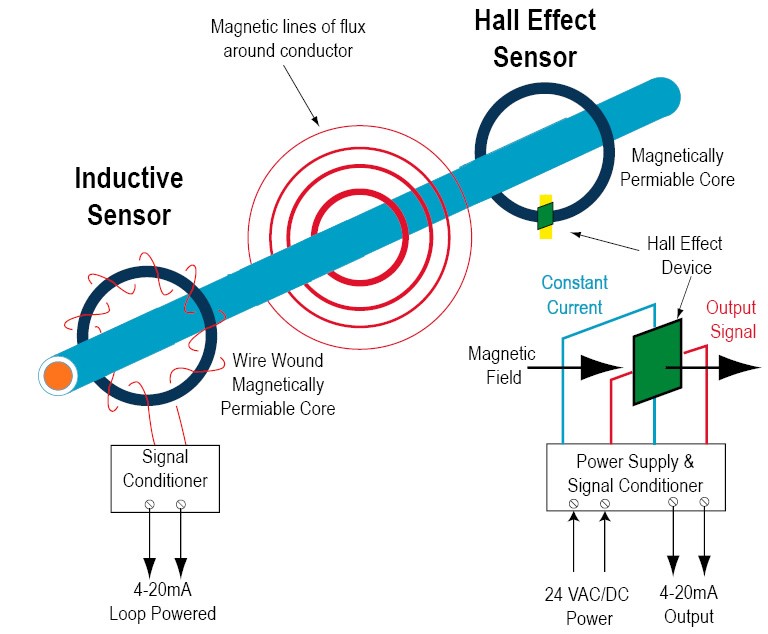

Что такое эффект Холла и почему он используется в токовых датчиках?

Эффект Холла был открыт Эдвином Холлом в 1879 году. Он исследовал детали взаимодействия магнитов и электрического тока. Холл хотел узнать, взаимодействуют ли магнитные поля с проводниками или с самим электрическим током.

Сегодня устройства на эффекте Холла используются многими миллионами в промышленных процессах. Большинство применений устройств на эффекте Холла сосредоточены на измерении магнитного поля. По сути, это бесконтактное измерение магнитного поля.

Одним из больших преимуществ измерения тока с помощью технологии эффекта Холла является то, что он может быть частью интегральной схемы. В результате он очень мал и очень недорог в производстве.

Продолжение следует……
