Введение в использование токовых клещей

Амперметр — это прибор, используемый для измерения тока в цепях переменного и постоянного тока. На принципиальной схеме амперметр обозначается символом «Кружок А». Значение тока измеряется в амперах.

Амперметр основан на воздействии силы магнитного поля на находящийся под напряжением проводник в магнитном поле. Внутри амперметра находится постоянный магнит, создающий магнитное поле между полюсами. В магнитном поле находится катушка с проволочной пружиной на каждом конце, которая соединена с клеммой амперметра. Пружина соединена с катушкой валом, и на валу находится стрелка, расположенная относительно переднего конца амперметра. Когда через катушку проходит ток, он проходит через магнитное поле вдоль пружины и вала и пересекает линию магнитной индукции. Следовательно, под действием силы магнитного поля катушка отклоняется, приводя в движение вал и стрелку. Поскольку величина силы магнитного поля увеличивается с увеличением тока, величину тока можно наблюдать по степени отклонения стрелки, что называется магнитоэлектрическим амперметром.

Амперметр с токовыми клещами — это тип амперметра, используемый для измерения значения тока в цепи, сокращенно называемый токовыми клещами.

В электротехнике и электронике токовые клещи (или токовые пробники) — это два зажимных щупа, которые можно разжать, чтобы зажать электрические проводники вокруг электрооборудования, и при этом щупы не должны соприкасаться с проводящими частями оборудования, то есть не нужно отсоединять провода оборудования для введения щупа, чтобы измерить свойства тока в проводниках. Токовые клещи обычно используются для измерения синусоидального тока (переменного тока (AC)). В сочетании с более совершенными измерительными приборами они также могут измерять фазу и форму волны. В целом, очень высокие значения переменного тока (выше 1000 А) легко измерить, в то время как постоянный ток и очень низкие значения переменного тока (уровень миллиампер) трудно измерить точно. Обычно при измерении тока обычным амперметром необходимо отключать цепь перед подключением амперметра к измерению, что очень неудобно. Иногда в нормально работающих двигателях это делать не разрешается. В этом случае использование клещевого амперметра становится гораздо удобнее, поскольку он позволяет измерять ток без отключения цепи.

Проверяемый провод цепи, проходящий через железный сердечник, становится первичной обмоткой трансформатора тока, и через него в вторичной обмотке индуцируется ток. Таким образом, амперметр, подключенный к вторичной обмотке, имеет индикацию – измерение тока в проверяемой цепи. Клещевой амперметр можно переключать между различными диапазонами, переставляя рычаг переключателя. Однако работать с электричеством при переключении рычагов нельзя.

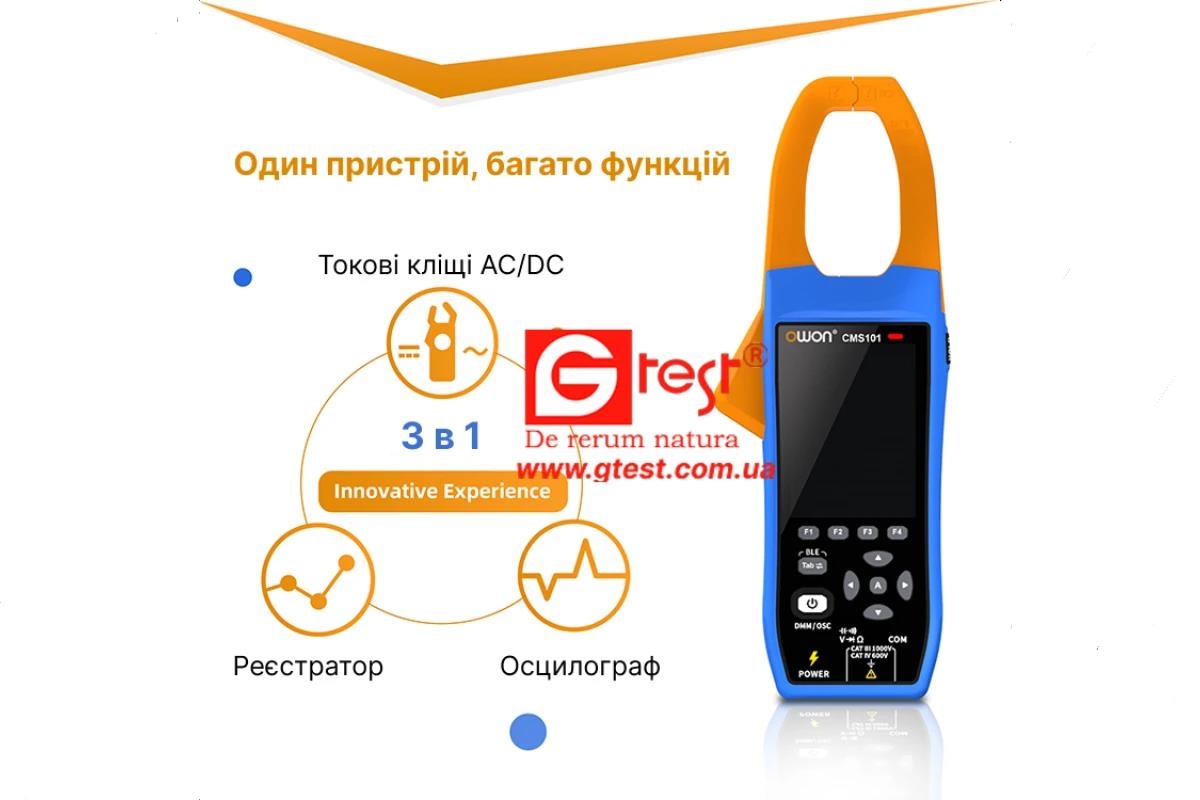

CMS101 Токовые клещи 1000A/600A DCV/A, ACV/A

Клещевой измеритель или токовый щуп: что лучше использовать?

Введение

Когда речь заходит об измерении электрического тока, среди профессионалов и любителей часто обсуждаются два распространенных инструмента: клещевые амперметры и токовые щупы. Оба инструмента служат схожей цели, но предлагают разные функции и преимущества в зависимости от области применения. Понимание различий между этими двумя приборами поможет вам решить, какой из них лучше всего подходит для ваших задач. В этой статье будет представлено подробное сравнение, которое поможет вам в процессе принятия решения.

Что такое клещевой амперметр?

Клещевой амперметр — это универсальный инструмент для измерения электрического тока, который сочетает в себе базовый цифровой мультиметр и датчик тока. Отличительной чертой его конструкции является шарнирный зажим, который позволяет пользователю зажимать зажимы вокруг провода, кабеля или другого проводника под напряжением для измерения протекающего через него тока без необходимости отключать цепь. Это бесконтактное измерение тока является одним из основных преимуществ использования клещевого амперметра.

Преимущества клещевых амперметров

1. **Простота использования**: Клещевые амперметры удобны в использовании и позволяют быстро проводить измерения без необходимости отключать или изменять цепь. Эта особенность делает их особенно полезными в ситуациях, когда размыкание цепи неудобно или невозможно.

2. **Безопасность**: Поскольку клещевые амперметры не требуют физического контакта с проводами под напряжением, они предлагают более безопасную альтернативу для измерения тока, минимизируя риск поражения электрическим током.

3. **Универсальность**: Многие современные клещевые амперметры обладают дополнительными функциями, такими как возможность измерения напряжения, сопротивления, целостности цепи и даже частоты, что делает их многофункциональным инструментом в арсенале.

Ограничения клещевых амперметров

1. **Точность**: Хотя клещевые амперметры, как правило, точны для большинства применений, они могут не обеспечивать точность, необходимую для высокочувствительных электронных измерений.

2. **Ограничения по размеру**: Механизм зажима ограничивает диаметр измеряемых проводников, что может быть ограничением в некоторых промышленных условиях.

Понимание работы токовых пробников

Токовые пробники, часто используемые в сочетании с осциллографами, — это устройства, специально разработанные для измерения электрического тока и визуального представления формы тока. Они широко используются в лабораторных условиях для углубленного анализа электрических систем.

Преимущества токовых пробников

1. **Точность**: Токовые пробники известны своей высокой точностью и прецизионностью, что делает их идеальными для детальных электронных измерений и анализа.

2. **Анализ формы сигнала**: При использовании с осциллографом токовые пробники позволяют пользователям наблюдать форму сигнала тока, предоставляя ценную информацию о работе и поведении электрической системы.

3. **Широкий частотный диапазон**: Токовые пробники могут измерять широкий диапазон частот, что особенно полезно для приложений, связанных со сложными сигналами.

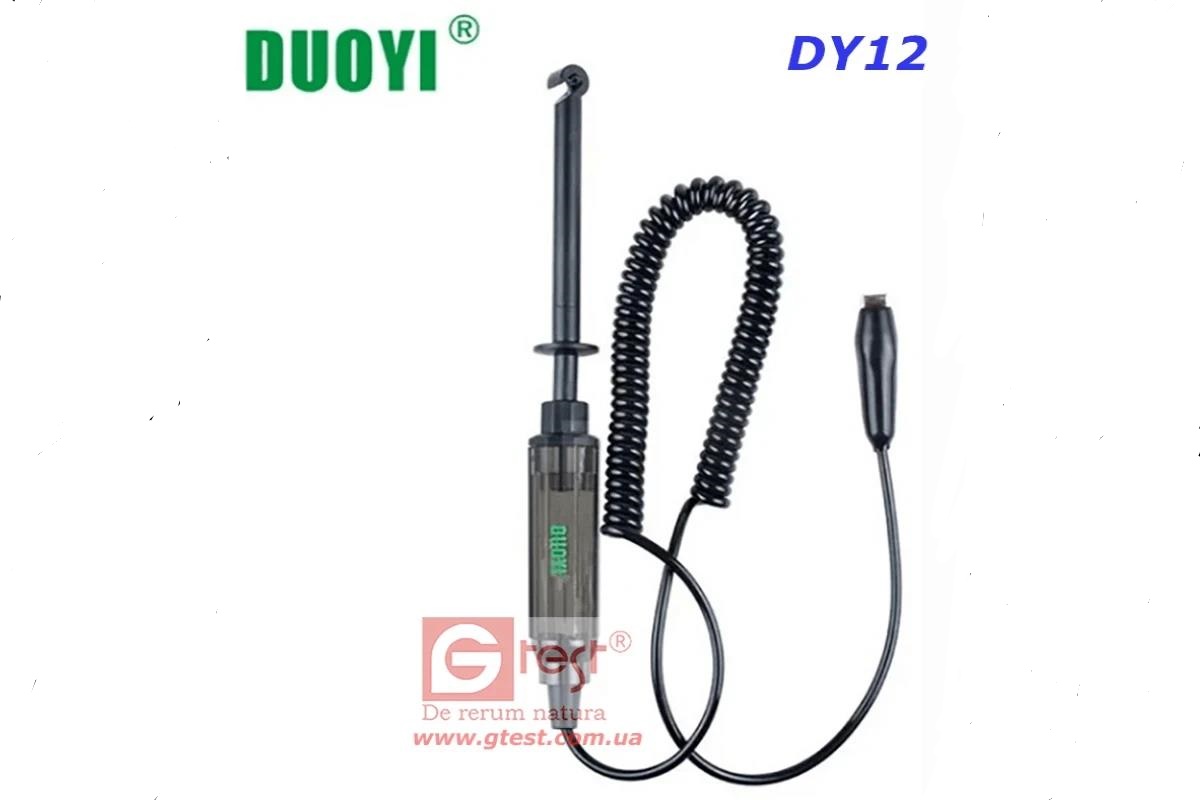

DUOYI DY12 (6В-12В-24В) Автомобильный аккумуляторный токоизмерительный крючок-карандаш

Недостатки токовых пробников

1. **Сложность**: Для эффективной работы с токовыми пробниками требуется более сложная настройка и опыт, что может быть неприемлемо для тех, кто ищет простое и быстрое решение для измерения.

2. **Стоимость**: Как правило, токовые пробники дороже клещевых, что может быть важным фактором для пользователей с ограниченным бюджетом.

Выбор подходящего инструмента для ваших нужд

Выбор между клещевым амперметром и токовым пробником во многом зависит от конкретных требований вашего применения. Если вам нужен инструмент для быстрых, безопасных и универсальных измерений, особенно в полевых условиях или при техническом обслуживании, то клещевой пробник, вероятно, будет лучшим выбором. Простота использования и многофункциональность делают его практичным вариантом для электриков и техников.

С другой стороны, если ваша работа требует высокой точности, детального анализа формы сигнала и сложной обработки сигналов, особенно в лабораторных или исследовательских условиях, токовый пробник будет более подходящим вариантом. Несмотря на более высокую стоимость и сложность, точность и глубина анализа, предлагаемые токовыми пробниками, не имеют себе равных.

Заключение

В заключение, как клещевые, так и токовые пробники имеют свои уникальные преимущества и ограничения. Понимание этих различий имеет решающее значение при выборе подходящего инструмента для ваших конкретных нужд. Учитывая такие факторы, как простота использования, точность, стоимость и характер ваших электрических измерений, вы можете принять обоснованное решение, которое расширит ваши возможности в области электрического тестирования и анализа. Независимо от того, выберете ли вы клещевой измеритель или токовый пробник, наличие подходящего инструмента в вашем арсенале, несомненно, приведет к более эффективной и результативной работе.
