ГОТОВЫ УЧИТЬСЯ ИЛИ, ХОТЯ БЫ, УЗНАТЬ ТОЛИКУ НОВОГО В ОТНОШЕНИИ ТОКОИЗМЕРИТЕЛЬНЫХ КЛЕЩЕЙ? (ЧАСТЬ 1)

Магазин Gtest(R) предлагает широкую номенклатуру Токоизмерительных Клещей по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для последующего самообразования

Советы по использованию токоизмерительных клещей, меры предосторожности и многое другое

Обзор

Для измерения таких параметров, как ток и напряжение, вам понадобится специальный прибор, самые распространённые из которых аналоговые мультиметры и цифровые мультиметры, которые часто используются для измерения тока, но они требуют, чтобы цепь была разорвана, соответственно, чтобы измерительные провода прибора (пробники / зонды / щупы – кому как нравится) можно было вставить в цепь последовательно. Во многих случаях это невозможно или непрактично. Разрыв цепи также несет риски, например, удара током. И не только. Потерю мощности никто не отменял.

В таких ситуациях удобным выбором являются токоизмерительные клещи. На этой странице подробно объясняется, как использовать токоизмерительные клещи, а также меры предосторожности.

Что такое токоизмерительные клещи?

Токовые клещи — это прибор в форме «прищепки», который можно зажать вокруг провода под напряжением, чтобы измерить протекающий ток. Принцип измерения токовых клещей заключается в обнаружении магнитного поля, генерируемого током, протекающим по проводу, что влечёт за собой измерения параметров тока.

В отличие от таких приборов, как мультиметры, эта конструкция имеет преимущество в том, что позволяет измерять ток без необходимости разрыва измеряемой цепи (!). Что и являет собой краеугольный камень преимуществ этого типа электроизмерительных приборов.

В общем, не тратя лишних слов и избытка букв, можно резюмировать, что существует два типа токоизмерительных клещей:

Модели, предназначенные для измерения тока нагрузки
Модели, предназначенные для измерения тока утечки

Эти инструменты можно дополнительно классифицировать и на основе других различий, например, измеряют ли они постоянный ток (DC) или переменный ток (AC), и используют ли они расчёты среднего значения или метод RMS / TRMS (среднеквадратические / истинно среднеквадратические значения, суть которых более-менее подробно описывалось в статье ранее).

Модели для измерения тока нагрузки используются для измерения обычных цепей переменного тока. Некоторые последние модели токоизмерительных клещей могут измерять как ток нагрузки, так и ток утечки.

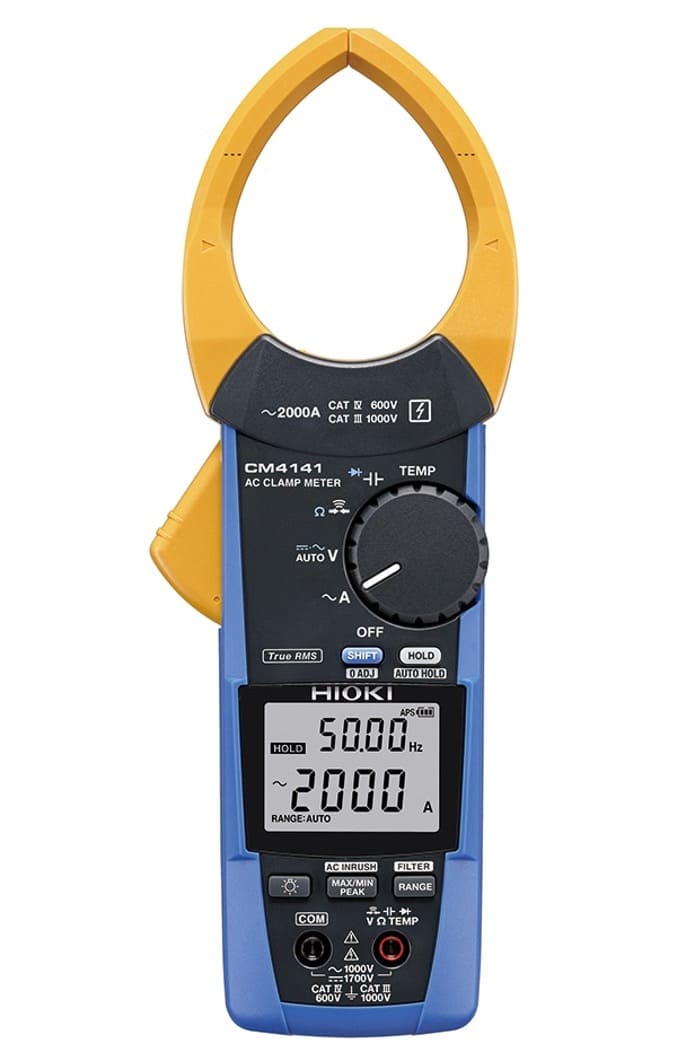

Вот такой красавец бренда HIOKI, но UNI-Trend и OWON ничем не хуже. Хотя, о вкусах не спорят

Основной метод использования токоизмерительных клещей

В этом эссе сделана посильная попытка представить простой и понятный вводный курс как использовать токовые клещи для измерения тока нагрузки и тока утечки.

Информация, которая применима к обоим типам токовых клещей

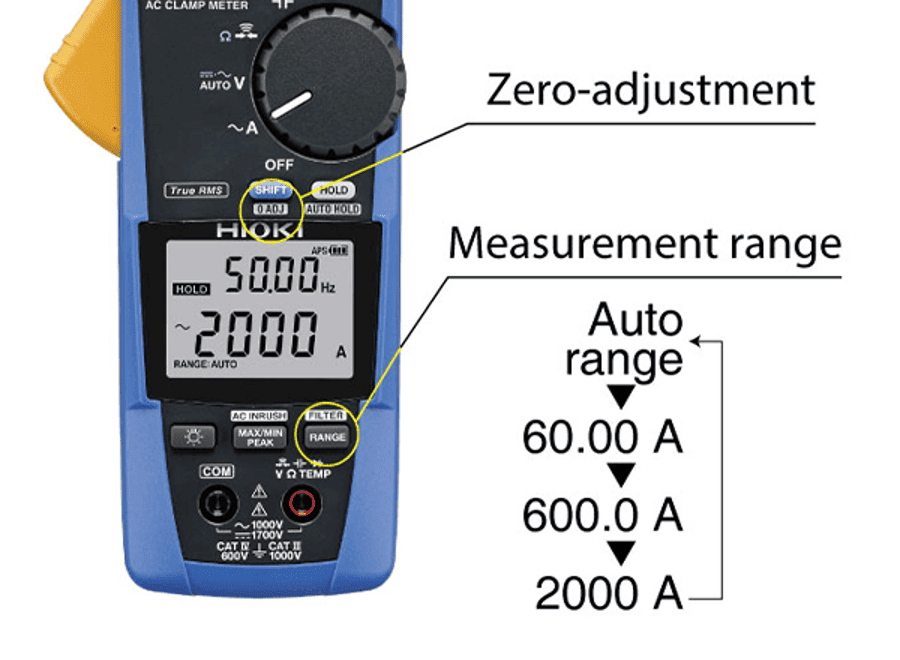

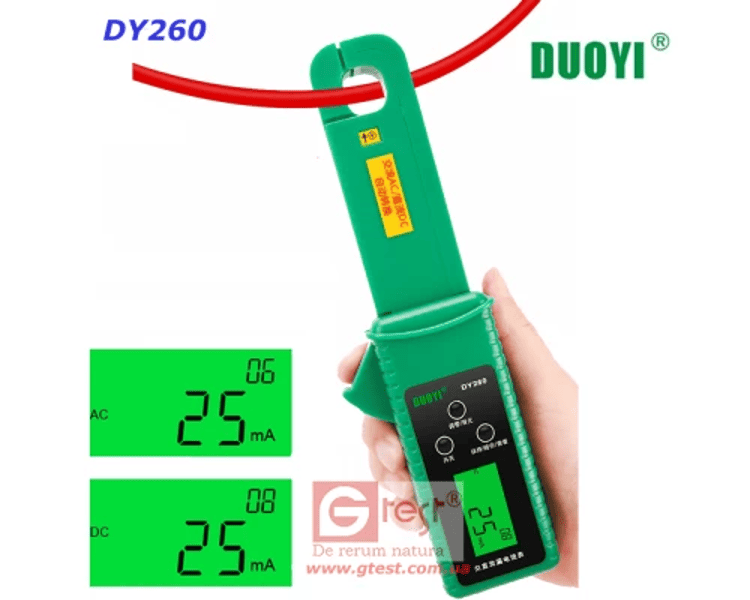

В общем, токовые клещи для измерения тока нагрузки и тока утечки (DUOYI DY260) используются одним и тем же базовым образом. Во-первых, если ваши токовые клещи позволяют вам выбирать постоянный или переменный ток, выберите тип тока, подходящий для цепи, которую вы хотите измерить (хотя имеют место модели, измеряющие и то и то, как то: UT204+, UT208B, CM2100b и иные версии приборов, что пока не присутствующие на складе Магазина Gtest®, потому о них не упоминаем). Затем установите диапазон измерения на основе величины тока, который вы будете измерять. При измерении постоянного тока не забудьте выполнить регулировку нуля.

Когда будете готовы, после этого откройте зажимы токоизмерительных клещей и зажмите их вокруг провода, который вы хотите измерить. Расположите провод в центре зажима для максимальной точности измерения.

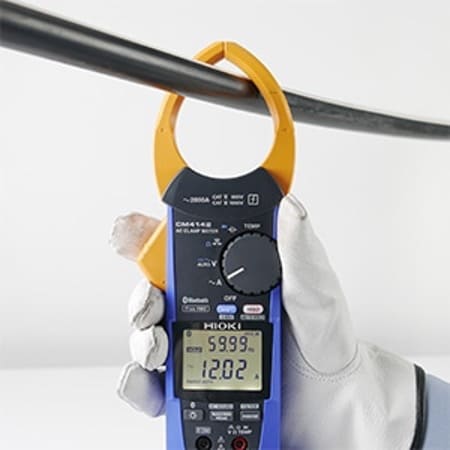

Расположение провода — в центре зажима (рекомендуется)

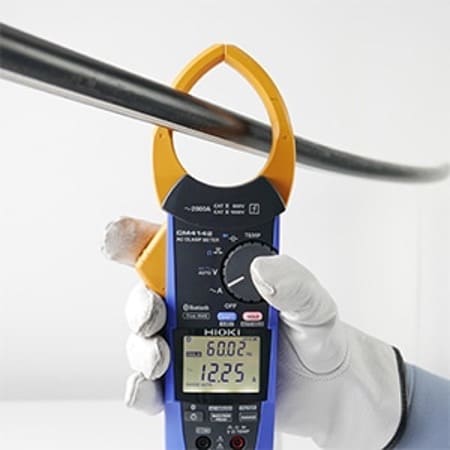

Расположение провода вне центра зажима (не рекомендуется)

Использование токовых клещей для измерения нагрузки

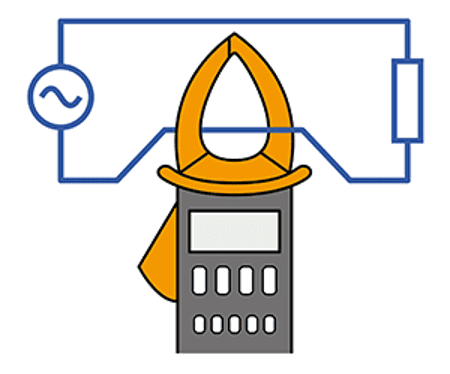

Измерительные клещи, предназначенные для измерения токов нагрузки, можно зажимать только вокруг одного провода (можно охватить и несколько проводов, но тогда финальное показание будет состоять их суммы параметров этих проводов – и, поди разберись, что есть что). Поэтому, будьте внимательны, чтобы не зажимать прибор вокруг нескольких проводов одновременно, так как это помешает правильному интересующему вас измерению.

Использование токоизмерительных клещей для измерения тока утечки

Токоизмерительные клещи, предназначенные для измерения токов утечки, требуют немного большей осторожности. Провода заземления следует измерять отдельно. При измерении цепи переменного тока зажимайте прибор вокруг всех проводов (два для однофазных; три для трехфазных).

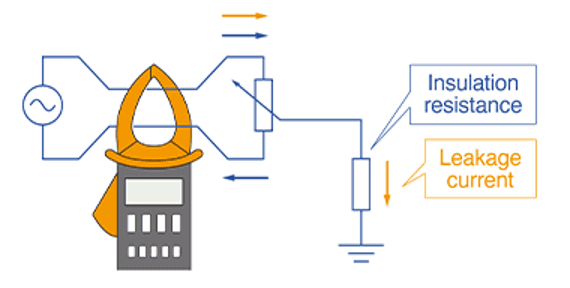

При измерении тока утечки допускается одновременное зажатие двух проводов.

Ток утечки — это ток, который течет на землю через сопротивление изоляции нагрузки и может составлять несколько десятков мкА, если подключено много нагрузок. Используя токоизмерительные клещи, можно обнаружить небольшую разницу, протекающую в обоих направлениях, и идентифицировать её как ток утечки.
