В этом руководстве мы подробно рассмотрим токоизмерительные клещи. Что такое токоизмерительные клещи? Как их использовать и как они работают? Мы также рассмотрим основные типы токоизмерительных клещей, их применение и функции.

Итак, давайте начнем и рассмотрим тему более подробно.

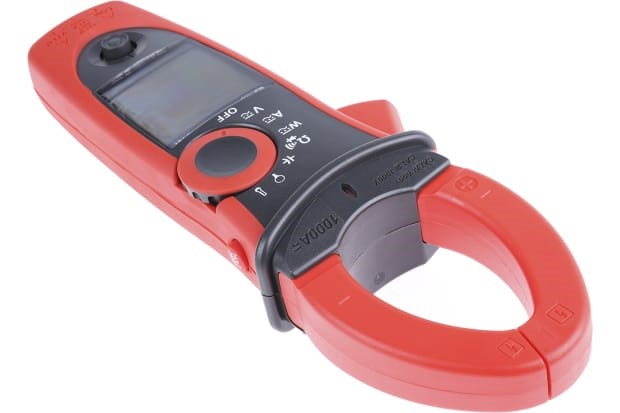

Что такое токоизмерительные клещи?

Токоизмерительные клещи — это электрические испытательные приборы, используемые для измерения тока без подключения к последовательной цепи. Их можно легко использовать и эксплуатировать для измерения токоведущих проводников без повреждения или потери мощности. Короче говоря, это устройства, используемые для безопасного и удобного измерения тока.

Клещевые измерители иногда также называют клещевыми тестерами. Они сочетают в себе функциональность базового цифрового мультиметра с функцией датчика тока. Главное отличие — добавление шарнирной губки, которая позволяет производить бесконтактное измерение напряжения и тока.

Зажим может быть зажат вокруг проводов, кабелей или других проводников в любой точке электрической системы для обнаружения тока, протекающего через проводник. Магнитное поле генерируется, когда ток протекает через проводник. Эти устройства помогают обнаруживать магнитное поле, позволяя предоставлять соответствующие показания тока. Измерительные клещи высокоэффективны для безопасного и быстрого измерения тока, без прерывания тока или использования измерительных проводов.

Зажимы измеряют ток, например переменный ток, переменное и постоянное напряжение, сопротивление и непрерывность. Некоторые модели также могут измерять постоянный ток, емкость, температуру и частоту. Зажимы утечки на землю идеально подходят, когда вам нужно измерить слабый ток ниже 5 мА.

Хотя это базовый принцип, некоторые современные устройства также обладают дополнительной функциональностью. Это включает в себя повышенные меры безопасности, функции, которые упрощают анализ и устранение неполадок, а также функции, которые позволяют измерять различные величины.

Токоизмерительные клещи — это универсальные приборы, являющиеся неотъемлемым дополнением к инструментарию электрика.

Зачем вам нужны токоизмерительные клещи?

Есть несколько основных причин, по которым вам могут понадобиться токоизмерительные клещи. Их преимущества включают:

1. Гибкость  — токоизмерительные клещи обеспечивают простоту измерения тока в цепях под напряжением, при этом часто включают в себя общие функции мультиметра.
2. Повышенная  безопасность  — нет необходимости прикасаться к клеммам под напряжением.
3. Выявление  проблем — простое выявление проблем при возникновении установок.
4. Удобство  использования
5. Экономическая эффективность  — для постоянных требований к испытаниям, обслуживанию и ремонту

Использование и функции цифровых клещей

Использование и функции цифровых токоизмерительных клещей следующие:

• В отличие от мультиметров они позволяют измерять ток без необходимости разрыва цепи.
• Некоторые модели можно использовать для измерения мощности путем измерения напряжения и тока.
• С помощью некоторых моделей также можно осуществлять мониторинг энергопотребления.
• Многие приборы также включают в себя другие основные функции мультиметра, такие как измерение напряжения, сопротивления и целостности цепи, а также измерение температуры.
• Некоторые типы предназначены для определенной области применения , например, для систем отопления, вентиляции и кондиционирования воздуха.
• Они обычно предназначены для использования в цепях с более высоким током (более 1 А), хотя некоторые модели также доступны для слаботочных приложений, например, 4-20 мА контуров. Однако стоит отметить, что токи выше 10 А не могут измеряться более 30 секунд без повреждения счетчика

Токоизмерительные клещи широко используются как в коммерческих, так и в промышленных условиях. Распространенные области применения включают:

• Коммерческие, промышленные, жилые электрические цепи и системы отопления, вентиляции и кондиционирования воздуха
• Проведение ремонтных работ на доступных системах
• Устранение неполадок в работе электроприборов
• Различные технические и инженерные задачи, такие как выполнение последних испытаний цепи.
• Руководство начинающими электриками при установке электроприборов
• Он также используется для руководства начинающим электриком при установке электроприборов.
• Как плановое, так и аварийное обслуживание

Как работают токоизмерительные клещи?

Токоизмерительные клещи предлагают бесконтактный способ измерения переменного тока с использованием принципа магнитной индукции. Как и в случае с любым проводником, в результате прохождения через него тока создается магнитное поле. Это магнитное поле обнаруживается датчиком Холла, поскольку на датчике создается меньшее напряжение.

Также важно помнить, что токовые клещи работают только тогда, когда через них пропущен один проводник.

Измерительные клещи состоят из нескольких частей. Большинство современных приборов будут иметь:

• Челюсти – Определите магнитное поле, создаваемое в результате протекания тока.
• Триггер открытия челюстей – используется для открытия и закрытия челюстей.
• Выключатель питания – кнопка, используемая для включения и выключения токоизмерительных клещей.
• Кнопка подсветки — при нажатии включает подсветку ЖК-дисплея, позволяя читать информацию на дисплее в темноте.
• Кнопка удержания – удерживает отображаемое значение при нажатии.
• Отрицательный/заземляющий входной разъем – отрицательный/заземляющий разъем кабеля счетчика присоединен к этой крышке.
• Положительный входной терминал – к этой крышке присоединен положительный разъем кабеля счетчика.
• ЖК-дисплей – панель дисплея, используемая для отображения измерений.
• Функциональный поворотный переключатель — позволяет пользователям выбирать различные режимы измерения.

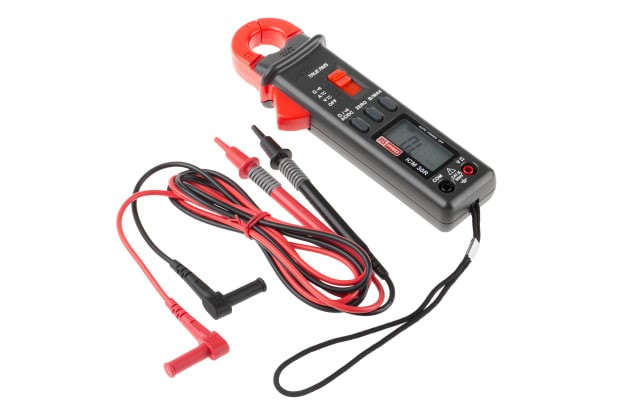

Как использовать цифровые клещи

Научиться пользоваться токоизмерительными клещами просто. Однако важно понимать, как работают токоизмерительные клещи, и как лучше всего их использовать в той или иной среде.

Обратите внимание, что приведенные ниже шаги применимы только для измерений с помощью цифровых токоизмерительных клещей.

1. Включите счетчик и, если подключены, отсоедините щупы.
2. Используя циферблат, выберите функцию переменного или постоянного тока.
3. Откройте зажимы и поместите в них проводник, который вы хотите измерить. Помните, что вы должны измерять только правильно изолированные проводники и в целях безопасности никогда не измеряйте вокруг проводов под напряжением
4. Закройте зажимы и отрегулируйте проводник так, чтобы он был выровнен и совмещен с центром зажима.
5. Текущие показания отобразятся на дисплее.

Процесс будет немного отличаться, если вы используете токоизмерительные клещи с гибким зондом. Они идеально подходят для измерения напряжения и тока проводников в узких или труднодоступных местах, где непрактично использовать клещи.

В этом случае вам нужно будет прикрепить конец зонда к токоизмерительному клещу, прежде чем продолжить. Затем можно выполнить тот же процесс. Единственное исключение — убедиться, что зонд правильно намотан и подключен к счетчику. Убедитесь, что вы выбрали правильную функцию, и измерение отобразится на дисплее.

Советы по измерению с помощью токоизмерительных клещей

Вот несколько полезных советов, которые могут вам помочь:

• Всегда надевайте правильные СИЗ при работе с токоизмерительными клещами.  Электрозащитные перчатки  имеют важное значение
• Никогда не зажимайте более одного проводника одновременно. Ток будет нейтрализован, если он течет в противоположных направлениях
• Рекомендуется использовать функцию нуля при измерении постоянного тока для получения более точных результатов. Это связано с тем, что эта функция удаляет смещение постоянного тока из измерения
• При измерении тока с помощью клещей убедитесь, что вы заранее отключили щупы.
• Если ваши показания кажутся неточными, первым шагом всегда должна быть проверка того, выбрана ли правильная функция.

Что означает стрелка на зажимном устройстве?

Это указывает на ориентацию, в которой зажим должен быть приложен к проводнику, т. е. стрелка указывает на нагрузку. Это гарантирует, что полярность, указанная на клещах, является правильной для измерения постоянного тока. Для измерения мощности переменного тока это также гарантирует, что указана правильная полярность мощности.

Различные типы цифровых токоизмерительных клещей

Существует два основных типа токоизмерительных клещей:

1. Измерительные клещи на эффекте Холла
2. Измерительные клещи трансформатора тока

Некоторые модели измеряют только переменный ток, а другие также постоянный ток. Например, токоизмерительные клещи с эффектом Холла измеряют оба типа. Кроме того, доступны различные типы зажимов — жесткие или гибкие.  Гибкие типы  идеально подходят для измерений вокруг труднодоступных проводников.

Измерительные клещи на эффекте Холла

Сигналы переменного и постоянного тока можно измерять с помощью токоизмерительных клещей с эффектом Холла. Когда зажимы смыкаются вокруг проводника, они содержат концентрирующее магнитное поле, созданное в результате протекания через него тока.

Измерительные клещи для трансформаторов тока

Измерение трансформатора тока использует два зажима, изготовленных из ферритового железа. Они по отдельности покрыты медными катушками. Они образуют магнитный сердечник, когда они объединены, и измерения проводятся на его поверхности.

Категории измерений

Существуют различные категории измерений для токоизмерительных клещей, и важно выбрать правильную категорию для вашего применения.

Что следует учитывать при выборе токоизмерительных клещей?

Ниже приведены факторы, которые следует учитывать при выборе токоизмерительных клещей:

• Размер зажима является ключевым фактором. Слишком маленький — и он не поместится вокруг проводников, которые вы хотите измерить. Слишком большой — и вы можете не попасть в область, в которой находятся проводники. Гибкие токовые зонды могут быть хорошим вариантом, особенно если вы хотите измерить более высокие токи, например, 2500 А
• Номинальный ток и хотите ли вы измерять постоянный ток
• Если вы будете измерять несинусоидальные формы волн, такие как приводы с переменной скоростью, схемы HVAC или другие твердотельные среды. Если это так, то истинное измерение RMS предпочтительнее для обеспечения более точных измерений
• Рейтинг категории схем
• Любые дополнительные функции, которые вам могут потребоваться, такие как измерение мощности, частоты, непрерывности, сопротивления, емкости или регистрация данных для целей мониторинга энергии.
• Возможность передачи результатов по Bluetooth в приложение телефона для анализа или отправки коллегам для проверки
