Токовые клещи AC / DC

В электрических испытаниях мы используем токоизмерительные клещи для безопасного тестирования тока под напряжением через токопроводящие цепи и проводники, обычно в виде проводов и кабелей. Токоизмерительные клещи работают, используя встроенные шарнирные зажимы для обнаружения магнитного поля, создаваемого текущим током, измерение которого затем мгновенно отображается на ЖК-дисплее. Некоторые специализированные токоизмерительные клещи измеряют только переменный ток, в то время как другие фактически являются мультиметрами, которые могут измерять как переменный, так и постоянный ток, а также выполнять тесты сопротивления, целостности и частоты. Токоизмерительные клещи, которые измеряют как переменный, так и постоянный ток, также известны как токоизмерительные клещи с эффектом Холла и названы в честь метода обнаружения переменного и постоянного тока. Зажимы некоторых токоизмерительных клещей обернуты медной проволокой, например, токоизмерительные клещи с трансформатором тока, но токоизмерительные клещи переменного/постоянного тока отличаются. Магнитное поле, создаваемое проводником, фокусируется через небольшие зазоры в сердечнике после того, как зажимы зажимаются вокруг провода или кабеля, т. е. есть небольшие зазоры, когда зажимы полностью закрыты, и зажимы не закрываются заподлицо.

Как работают клещи переменного/постоянного тока?

Понимание того, как работают клещи переменного/постоянного тока, связано с пониманием принципа «эффекта Холла». Зазор в закрытых зажимах создает воздушный карман, который затем должен преодолеть магнитное поле. Этот зазор создает ограничение магнитного потока и означает, что сердечник не может насытиться. В клещах переменного тока зажимы находятся на одном уровне, когда они закрыты, а когда они открыты, кончики зажимов представляют собой голый металл, но в клещах переменного/постоянного тока с «эффектом Холла» зажимы вокруг зазора покрыты пластиковой формовкой, в которой находится полупроводник, известный как датчик «эффекта Холла». Датчик Холла изменяет выходное напряжение в ответ на присутствующие магнитные поля — в данном случае измеряемый проводник или провод — для того, чтобы он мог напрямую измерять магнитный поток. Когда это происходит, выходное напряжение усиливается и масштабируется для представления тока, протекающего через проводник внутри зажимов. И поскольку зазор небольшой, это гарантирует, что магнитное поле остается сконцентрированным по всему этому зазору. Использование этого метода тестирования переменного/постоянного тока является самым безопасным из имеющихся, поскольку он быстрый, простой и бесконтактный, что означает, что электрический тестер может работать эффективно, при этом создавая минимальное нарушение рабочего процесса.

Как выглядят клещи переменного/постоянного тока?

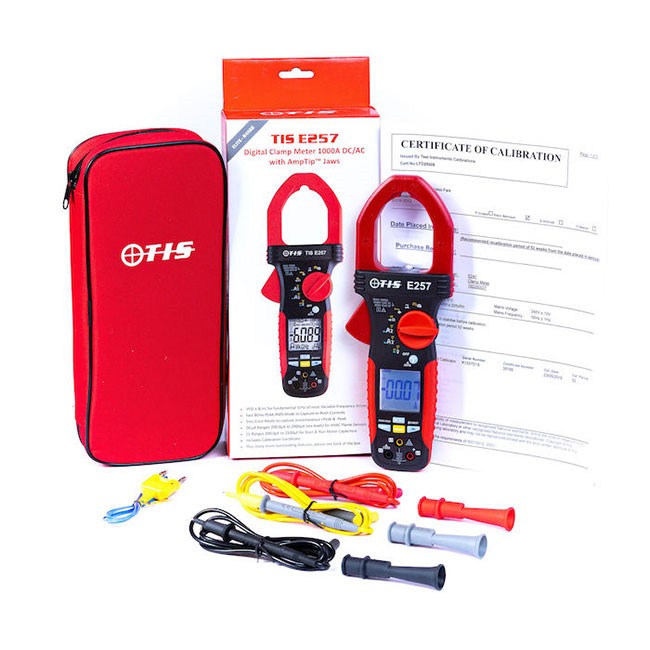

Ключевой особенностью токовых клещей переменного/постоянного тока является то, что это портативный прибор, поэтому он легкий, портативный и простой в использовании. Он имеет пару шарнирных зажимов, триггер для управления зажимами, выключатель питания, кнопки управления и большой ЖК-экран для просмотра результатов. Специальный токовый клещ переменного/постоянного тока, такой как TIS 257, характеризуется большим поворотным диском на передней панели, который используется для выбора различных режимов измерения. Существуют и другие токовые клещи, поставляемые

Test Instrument Solutions, которые предназначены для тестирования солнечных фотоэлектрических систем и, в частности, для измерения утечки на землю, в то время как другие модели устанавливаются с TRMS для максимальной точности. Этот прибор широко используется инженерами по электромонтажу, а также используется при обслуживании и строительстве зданий. Он обычно используется для установки, тестирования и обслуживания телефонных линий.
