Как использовать токовые клещи для измерения пускового тока?

Магазин Gtest® - авторизованный поставщик токовых клещей в Украине:
https://gtest.com.ua/izmeritelnye-pribory/tokovye-kleshchi

ПУСКОВОЙ ТОК В АВТОМОБИЛЯХ

Эффект пускового тока — распространённое явление в электродвигателях. Иногда, в случае неправильно спроектированной электропроводки, включение двигателя может привести к срабатыванию предохранителя. Это вызвано пусковым током — при запуске двигателя он потребляет ток, значительно превышающий обычный рабочий ток или ток двигателя, находящегося в стабильном режиме работы. Эффект довольно кратковременный. Например, для трёхфазного двигателя он длится от 75 до 150 мс, но ток увеличивается на 500–1200%, что может вызвать серьёзные проблемы и неисправности. Кроме того, измерение пускового тока необходимо при техническом обслуживании электродвигателей.

ПУСКОВОЙ ТОК В ИМПУЛЬСНЫХ ИСТОЧНИКАХ ПИТАНИЯ

Эффект пускового тока возникает также в источниках питания на основе импульсных преобразователей. В таких устройствах на входе расположены элементы первостепенной важности, а именно выпрямители и фильтры на основе конденсаторов. При включении источника питания разряженные конденсаторы на входе имеют малое сопротивление, что вызывает кратковременную перегрузку – скачок протекающего тока. Время зарядки конденсаторов короткое, но ток, протекающий за это время, может достигать пиковых значений в несколько десятков ампер.

В линию питания часто добавляют дополнительный терморезистор NTC . Благодаря своему начальному сопротивлению он может уменьшить пусковой ток. Во время работы источника питания терморезистор нагревается, и его сопротивление уменьшается, ограничивая потери мощности.

К сожалению, многие производители считают терморезисторы NTC ненужными и не включают их в свои устройства, чтобы снизить стоимость. При выборе блока питания целесообразно выяснить, есть ли в выбранной вами модели встроенный терморезистор.

КЛЕЩЕВОЙ ИЗМЕРИТЕЛЬ – КАК ОН РАБОТАЕТ И КАК ИМ ПОЛЬЗОВАТЬСЯ?

Клещевой измеритель — это устройство с металлическим кольцом, которое зажимается вокруг двух катушек. Первая (первичная цепь) — это провод, по которому течет ток. Вторая (вторичная цепь) находится внутри измерителя. Вторичная цепь состоит из гораздо большего числа витков катушки, поэтому протекающий ток уменьшается, и его можно легко и безопасно измерить. Современные клещевые измерители также могут использоваться для измерения постоянного тока. Это возможно благодаря эффекту Холла, который позволяет измерять напряженность магнитного поля.

Многие клещевые амперметры можно использовать не только для измерения тока, но и в качестве традиционных мультиметров. Благодаря дополнительным разъемам для измерительных проводов, можно, например, проверить целостность цепи или провести проверку диодов.

Измерение тока с помощью клещевого амперметра очень простое. Щуп амперметра необходимо закрепить вокруг провода проверяемой цепи, а ручку регулировки следует установить в соответствии с типом тока: переменный или постоянный. В случае искаженной формы сигнала тока целесообразно выяснить, имеет ли амперметр функцию измерения истинного эффективного значения (True RMS). Эта функция обеспечивает гораздо более надежные результаты при искаженных сигналах.

ПРЕИМУЩЕСТВА ИЗМЕРЕНИЙ, ПРОВОДИМЫХ С ПОМОЩЬЮ КЛЕЩЕВЫХ АМПЕРМЕТРОВ.

Главное преимущество использования клещевого амперметра — неинвазивность процедуры. Измерение можно проводить даже на работающем оборудовании, и не требуется вмешательство в цепь питания. Это очень удобная функция, особенно в случае производственных линий, которые не следует прерывать без веской причины.

Кроме того, важным аспектом является безопасность. Благодаря неинвазивному характеру измерения оператор не подвергается прямому воздействию электрического тока.

ПОПУЛЯРНЫЕ ТОКОВЫЕ КЛЕЩИ В НАШЕМ МАГАЗИНЕ

Рассмотрим два популярных токовых клеща, которые подходят для измерения тока и других электрических параметров.

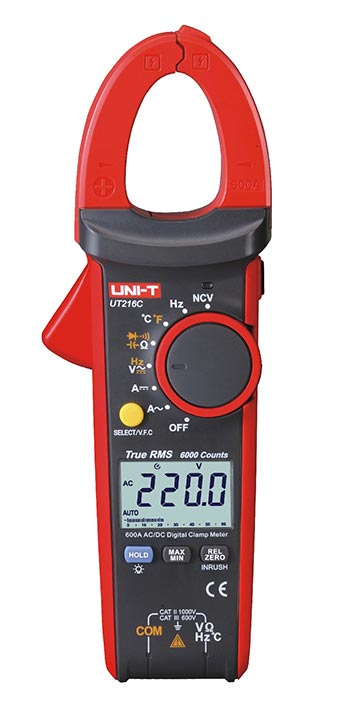

Токовые клещи UT216C

UT216C — один из приборов компании UNI-T. Это классический клещевой измеритель, позволяющий измерять переменное/постоянное напряжение, переменный/постоянный ток, сопротивление, емкость, частоту, температуру и пусковой ток.
Кроме того, UT216C обладает рядом дополнительных функций, которые делают его еще более удобным в использовании. К ним относятся:

Автоматическое изменение диапазона измерения (автовыбор диапазона).
Функции проверки диодов и проверки целостности цепи.
Режим относительного измерения (относительный режим),
ЖК-дисплей с подсветкой,
Функция измерения истинного эффективного значения (истинного среднеквадратичного отклонения),
Функция удержания данных – сохранение последнего результата измерения.
Автоматическое отключение через 15 минут.
Индикатор низкого заряда батареи (≤3,6 В).
Бесконтактное измерение напряжения (БНН) – функция бесконтактного обнаружения напряжения.
Встроенный фонарик.

Устройство питается от трех батареек LR03 (AAA) 1,5 В. Все измерения соответствуют стандартам EN61010 1000 В CAT II и EN61010 600 В CAT III.

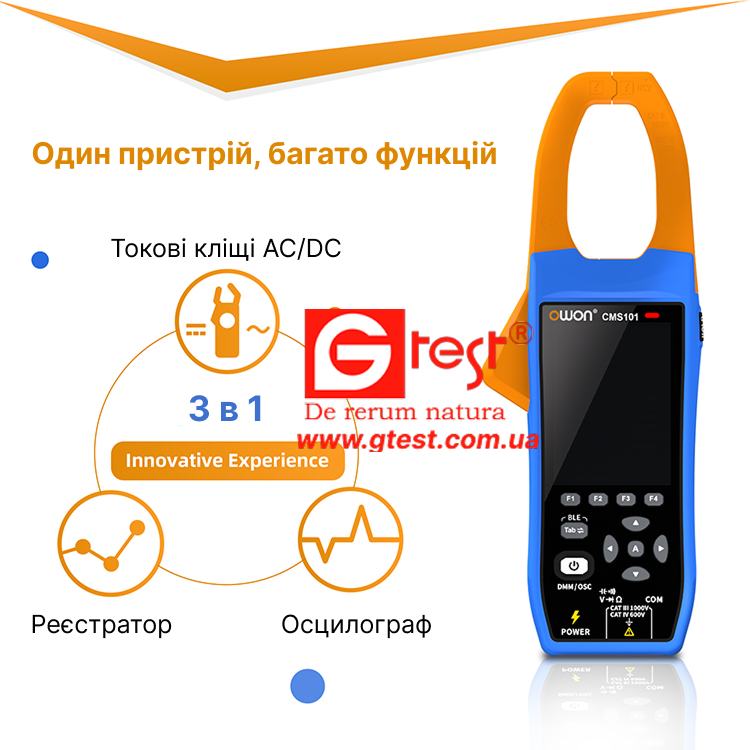

Токовые клещи CMS101

CMS101 — это компактные токовые клещи, предназначенные для измерения переменного и постоянного тока. Прибор позволяет выполнять измерения без разрыва электрической цепи, что делает его удобным для диагностики и технического обслуживания электрооборудования.

Кроме измерения тока, CMS101 может использоваться для измерения других электрических параметров и выполнения основных проверок. Компактные размеры и удобная конструкция делают прибор практичным решением как для профессионального использования, так и для повседневных измерений.

К основным функциям CMS101 относятся:
