Что такое токовые клещи и как выбрать наиболее подходящие?

Магазин Gtest(R) предлагает широкую номенклатуру токоизмерительных клещей по ссылке в самом конце настоящего Раздела, а также рекомендуемые приборы и статьи для последующего самообразования

Измерительные клещи (токовые клещи, ваттметрические клещи и т. д.) — это мультиметр, в состав которого входит датчик тока в форме клещей, внутрь которого электрик помещает провод, по которому проводятся измерения.

В этой статье:

1. Каковы преимущества использования клещей-ваттметров?
2. Действительно ли электрику нужны измерительные клещи?
3. Как выбрать измерительный зажим
4. Токовые зажимы для установщиков фотоэлектрических систем (PV)
5. Клещи ваттметра
6. Токовые зажимы
7. Зажимы для измерения тока утечки

Каковы преимущества использования клещей-ваттметров?

Клещи ваттметра, как и любые измерительные клещи, имеют ряд преимуществ по сравнению с классическими мультиметрами, такими как:

• Они не выходят из строя при измерении высоких значений тока. В отличие от мультиметра, который выдерживает токи в несколько ампер в течение ограниченного времени, прежде чем его схема выйдет из строя, измерительные клещи могут непрерывно измерять значения до нескольких кА и даже могут использоваться для задач непрерывного мониторинга и регистрации данных.
• Повышенная безопасность. Измерение тока производится индукционным способом (бесконтактное измерение), поэтому нет необходимости работать с открытыми частями проводника или электрической цепи.
• Эффективность. Для проведения измерений не требуется отключать электроснабжение, поэтому не только электрик сэкономит время, но и абоненты не будут страдать от неудобств, связанных с отключением электроэнергии.

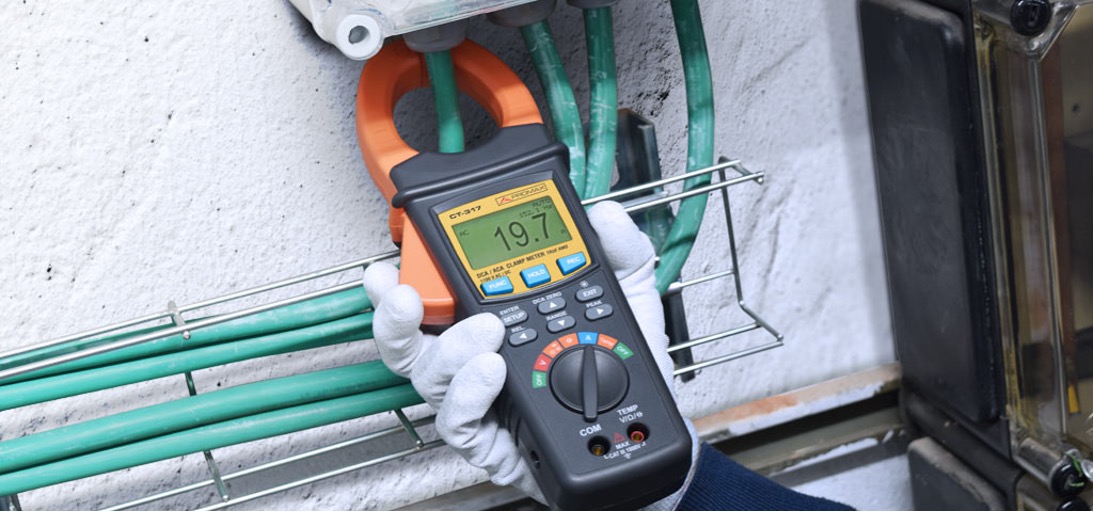

Использование клещей-ваттметров CT-317

Действительно ли электрику нужны измерительные клещи?

До недавнего времени электрик мог обойтись без использования токовых клещей или ваттметров. Однако в настоящее время устанавливается все больше солнечных панелей, а также зарядных устройств для электромобилей, поэтому спрос на измерение энергии и тока эволюционировал. И это произошло до такой степени, что это выходит за рамки измерительных возможностей цифровых мультиметров.

Поэтому измерительные клещи становятся необходимостью для электриков, становясь одним из основных инструментов в их наборах инструментов, независимо от сферы их деятельности.

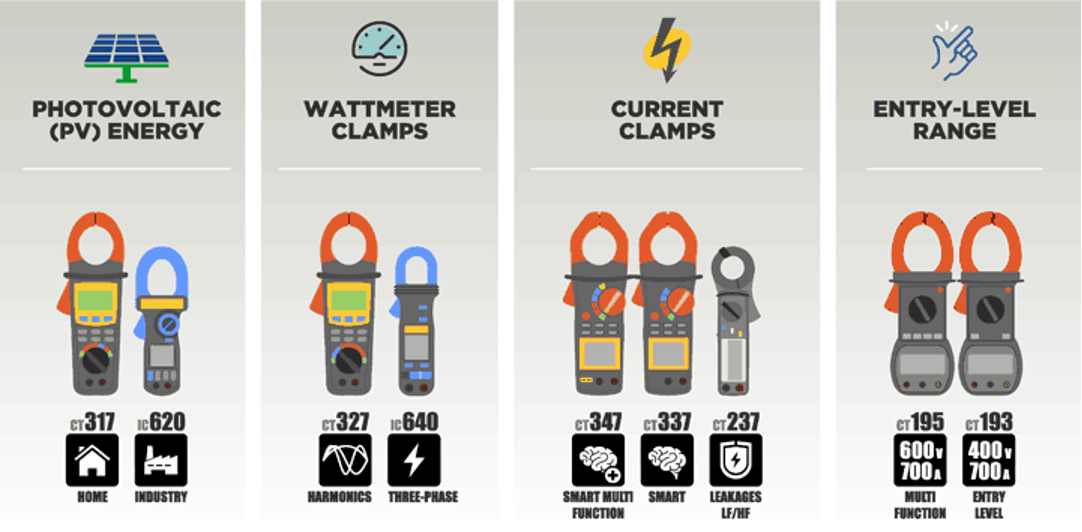

Как выбрать измерительный зажим

Необходимо учитывать две основные переменные, которые тесно связаны между собой: максимальный ток, поддерживаемый зажимом, и ожидаемое применение или сценарий.

• Выбор клещей по максимально допустимому току: Как правило, чем больше внутренний диаметр клещей, тем больший ток можно измерить клещами, и, следовательно, прибор можно использовать в бытовых, промышленных, фотоэлектрических и т. д. приложениях.
• Выбор зажима по области применения. Потребности электрика различаются в зависимости от того, включает ли область применения бытовые или промышленные установки, однофазные или трехфазные и т. д.
• Для измерения бытовых установок в домах или помещениях: базовые токовые клещи идеально соответствуют требованиям.
• Для измерения на промышленных установках: необходимо использовать токоизмерительные клещи, способные работать с напряжениями до 1000 В и токами, близкими к 1 кА.
• Для работы с фотоэлектрической энергией: токовые клещи с высокой способностью измерения постоянного тока.
• Измерение качества электроснабжения: На рынке представлены клещи-ваттметры для сбалансированного или несбалансированного трехфазного электроснабжения, в зависимости от необходимости.

Токовые зажимы для установщиков фотоэлектрических систем (PV)

Как правило, измерительные клещи предназначены для работы в условиях переменного тока (AC). Фотоэлектрические токовые клещи могут измерять более высокие напряжения и токи в постоянном токе (DC), чем обычные измерительные клещи.

Токовые клещи для автономных бытовых фотоэлектрических установок . Могут достигать значений до 1000 В постоянного тока (DC).

Зажимы для промышленных фотоэлектрических установок с расширенными возможностями измерения до 1500 В и повышенными требованиями к безопасности.

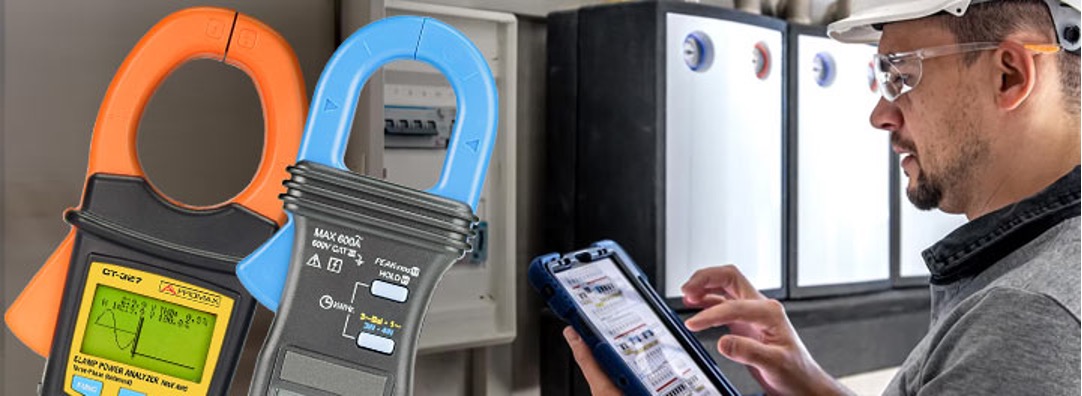

Клещи ваттметра

Для измерения фактического потребления электроэнергии и качества электроснабжения бытовых или промышленных установок необходимо использовать клещи-ваттметры.

Клещи ваттметра для сбалансированных трехфазных систем (с разделением фаз 120º), а также для однофазных. Эта модель включает измерение гармоник , что является основным для оценки качества электроснабжения в тех сценариях, где ожидается большое возмущение формы волны из-за большого количества машин, частотно-регулируемых приводов, балластов, источников питания и т. д.

Клещи ваттметра для неуравновешенных трехфазных систем.

Примечание:

Магазин Gtest® предлагает токовые клещи-ваттметр. Описание на страничке: https://gtest.com.ua/izmeritelnye-pribory/tokovye-kleshchi/UNI-T-UT233.html

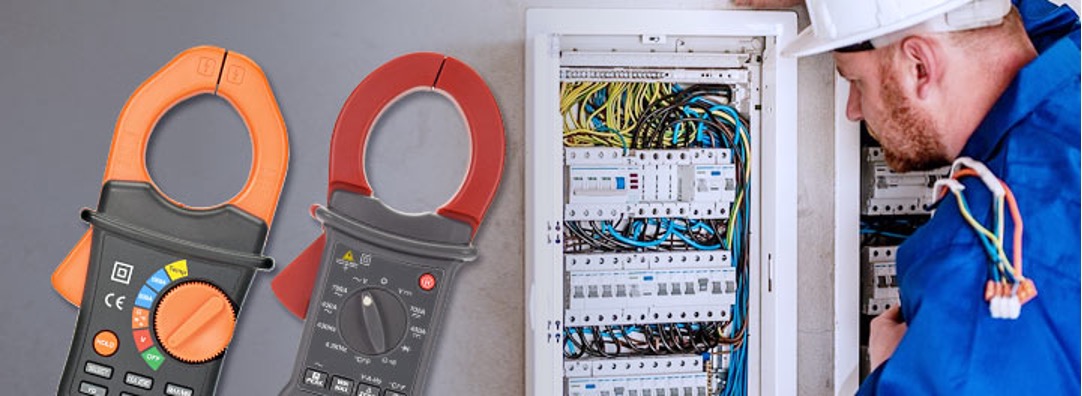

Токовые клещи

Они являются наиболее распространенным инструментом, используемым электриками как в домашних, так и в промышленных условиях. Что делает эти измерительные клещи интересными, так это их способность заменить мультиметр, поскольку в дополнение к измерению напряжения и тока они обладают всеми измерительными возможностями тестера.
