Чтобы ничто не мешало току протекать

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой Мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Тестер целостности цепи (токовые клещи, мультиметр)— это прибор, который проверяет целостность пути прохождения тока.

Например, замкнутый переключатель, который работает правильно, имеет непрерывность. Разомкнутый переключатель не имеет непрерывности (см. Рисунок 1 ). Некоторые контрольно-измерительные приборы проверяют непрерывность, используя режим проверки непрерывности.

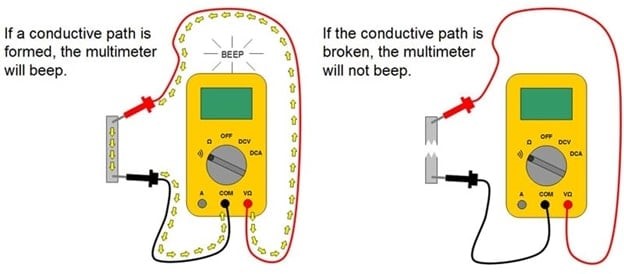

Рисунок 1. Прибор для проверки целостности цепи — это простой испытательный прибор, который проверяет обесточенные цепи или компоненты на предмет целостности пути прохождения тока.

Режим проверки целостности цепи обычно используется для проверки таких компонентов, как переключатели, предохранители, электрические соединения и отдельные проводники. Прибор для проверки издает звуковой сигнал (бип), когда есть полный путь. Индикация полного пути может использоваться для определения состояния компонента как открытого или закрытого. Например, хороший предохранитель должен иметь непрерывность, тогда как плохой предохранитель не имеет непрерывности.

Преимущества/недостатки тестера непрерывности

Одним из преимуществ режима проверки непрерывности испытательного прибора является его звуковой отклик, который иногда более желателен, чем считывание показаний сопротивления. Звуковой отклик позволяет электрику сосредоточиться на процедурах тестирования, не глядя на дисплей.

Основным недостатком использования тестера непрерывности является то, что тестеры непрерывности показывают непрерывность только по звуку на цепи или компоненте. Тестеры непрерывности работают только с цепями, которые имеют очень низкое сопротивление (обычно 40 Ом или ниже) и не будут показывать фактическое измерение сопротивления цепи или компонента, которые проверяются.

Применение тестера непрерывности

Тестеры непрерывности используются для проверки полного пути потока в любом обесточенном устройстве с низким сопротивлением. Тестер непрерывности является распространенным испытательным инструментом для использования при тестировании однополюсных, 3- и 4-позиционных переключателей (см. Рисунок 2 ). Например, 3-позиционный переключатель имеет одну клемму, которая является «общей». В зависимости от производителя общая клемма может быть расположена в любом положении на 3-позиционном переключателе. Общая клемма часто обозначается на 3-позиционном переключателе другим цветом.

На специальных переключателях, таких как автомобильные переключатели, общая клемма не обозначается. Тестеры непрерывности используются для определения общей клеммы и правильной работы переключателя.

Рисунок 2. Однополюсные переключатели (SPST) имеют непрерывность (жужжание) в замкнутом состоянии (ВКЛ) и не имеют непрерывности (гудения) в разомкнутом состоянии (ВЫКЛ).

Предупреждение

Тестер непрерывности должен использоваться только на обесточенных цепях или компонентах. Любое напряжение, приложенное к тестеру непрерывности, может повредить испытательный прибор и/или нанести вред электрику. Всегда проверяйте цепь на наличие напряжения перед выполнением теста непрерывности.

Процедуры измерения непрерывности тестера

Непрерывность проверяется с помощью тестера, установленного в режим проверки непрерывности (см. Рисунок 3 ). Перед выполнением любых измерений непрерывности с помощью тестера непрерывности убедитесь, что измеритель предназначен для проведения измерений в проверяемой цепи. Для всех мер предосторожности, ограничений и процедур измерения обратитесь к руководству по эксплуатации тестера. Всегда надевайте необходимые средства индивидуальной защиты и соблюдайте все правила безопасности при выполнении измерений.

Рисунок 3. Полярность испытательных проводов во время проверки целостности цепи произвольна.

 Для проведения измерений непрерывности цепи с помощью тестера непрерывности цепи выполните следующие процедуры:

1. Установите переключатель функций тестера непрерывности в режим проверки непрерывности, как требуется. Большинство тестовых приборов имеют режим проверки непрерывности и режим сопротивления, которые используют одно и то же положение переключателя функций.

2. Подключите щупы к проверяемому компоненту после того, как цепь обесточена. Щупы располагаются произвольно.

3. При наличии полного пути (непрерывности) тестер непрерывности подает звуковой сигнал. При отсутствии непрерывности (разомкнутой цепи) тестер непрерывности не подает звуковой сигнал.

4. После завершения всех проверок целостности цепи отсоедините тестер целостности цепи от проверяемой цепи или компонента и выключите прибор, чтобы предотвратить разрядку батареи.

Технический совет

Тестеры непрерывности печатных плат проверяют пути печатных плат, прикасаясь кончиками тестера к компонентам на печатной плате. Звуковой сигнал подтверждает непрерывность определенной цепи. Тестеры непрерывности печатных плат используют низкое напряжение, которое не смещает полупроводниковые приборы в сторону проводимости и не повреждает чувствительные компоненты на печатной плате.
