Недорогие цифровые мультиметры – краткий обзор и экскурс в «матчасть». Часть 2

Ссылка на страничку сайта Магазина Gtest(R) с номенклатурой мультиметров, а также рекомендуемые приборы и статьи для дальнейшего самообразования - в самом конце этого Раздела

Вот сравнительный обзор трех измерителей:



Все эти измерители выполняют больше, чем три основных измерения напряжения, тока и сопротивления. Вы можете получить сводку из таблицы выше. И Owon, и Mastech измеряют температуру и включают термопару. Все эти измерители измеряют емкость и hFE. CSI имеет гнездо для вывода транзистора на передней панели, в то время как другие измерители включают вставной адаптер с гнездом транзистора. Адаптер Mastech также используется для подключения температурного датчика, и оба адаптера Mastech и Owon могут использоваться для прямого подключения выводов конденсатора, чтобы избежать добавления паразитной емкости измерительных проводов к измерению для конденсаторов с малым значением.

Все измерители имеют кнопку Hold для фиксации дисплея, что удобно, когда вы хотите записать измерение, а Owon и Mastech имеют кнопку для включения подсветки дисплея. Owon предлагает несколько функций относительного измерения, которые могут быть полезны. Одна фиксирует максимальное и минимальное значение изменяющегося измерения, другая устанавливает измеренное значение в качестве эталонного и отображает разницу между ним и другим измерением. Я использовал это для согласования пары резисторов.

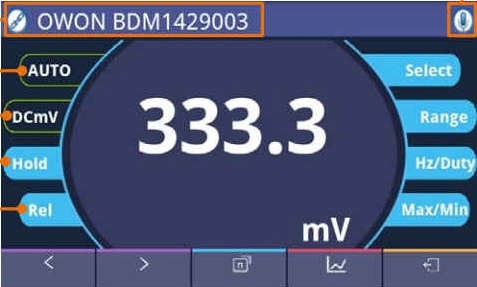

Owon имеет уникальную функцию удаленного дисплея Bluetooth и дистанционного управления. Это заслуживает отдельного обзора, поэтому я буду краток. Сопряжение мультиметра со специальным приложением Android или iOS позволяет вам считывать показания и управлять прибором удаленно.

Помимо предоставления удаленного дисплея, он может использовать функцию преобразования текста в речь вашего мобильного устройства, чтобы читать отображаемое значение для вас, регистрировать показания с выбранными интервалами времени и строить графики показаний относительно времени. А если у вас два мультиметра, то вы можете отображать оба вместе, например, для измерения напряжения одним и тока другим.

В применении

Здесь я тестирую устройство, измеряю параметры, которые, по моему мнению, важно знать, но которых нет в опубликованных спецификациях, проверяю точность и в целом комментирую простоту использования, внешний вид и ощущения. У меня нет средств для измерения напряжения и сопротивления со значительно большей точностью, чем у любого из этих измерителей, поэтому нет смысла придираться к разнице в один или два отсчета в младшей значащей цифре. Это настольные приборы, а не лабораторные приборы, хотя их можно использовать в лабораторных измерениях с некоторой осторожностью.

 Два самых больших различия между рассматриваемыми здесь цифровыми мультиметрами заключаются в их элементах управления и максимальном количестве отображаемых отсчетов. У измерителей CSI и Mastech есть поворотный переключатель, который выбирает как функцию измерения (Ом, DCV, ACV и т. д.), так и значение полной шкалы. Оба являются настоящими 3½-разрядными дисплеями (2000 отсчетов) и оба отображают только одну цифру 1, указывающую на то, что входной сигнал вышел за пределы диапазона и что вам нужно переключиться на следующий более высокий диапазон. Я не пытался проверить их на прочность, подавая 400 вольт при настройке на диапазон 2 вольта, но ни один из счетчиков не взорвался, когда подавали напряжение, значительно превышающее диапазон.
